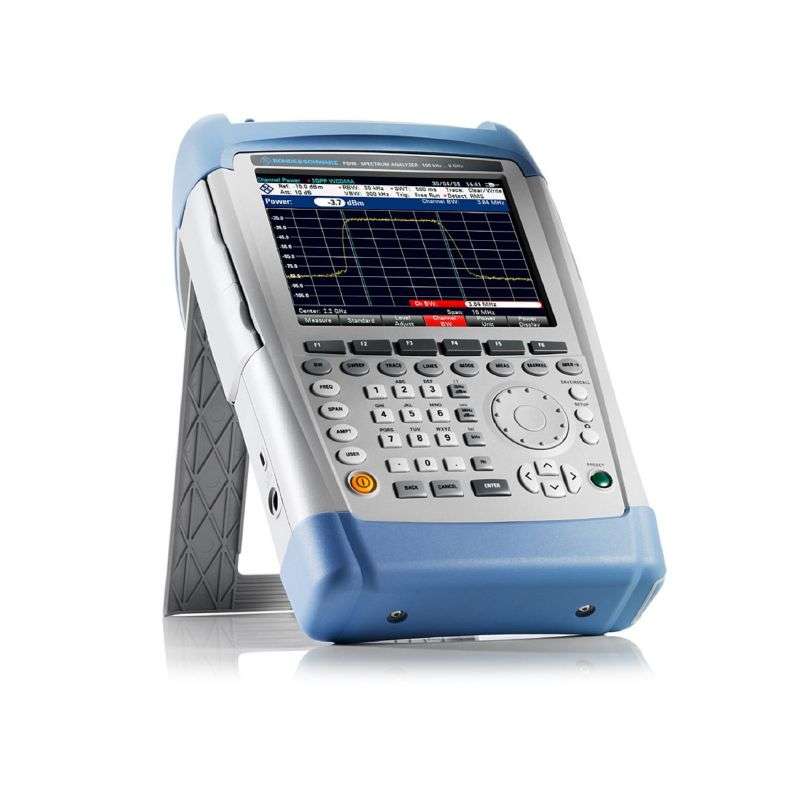

Анализатор спектра R&S FSH18

Дополнительные опции

• FSH-K10 Анализ базовых станций 3GPP GSM, EDGE
• FSH-K14 Режим спектрограммы («водопад»)
• FSH-K15 Анализатор помех
• FSH-K16 Географическая привязка измерений к карте
• FSH-K17 Измерения внутри помещений
• FSH-K40 Дистанционное управление
• FSH-K41 Измерение расстояния до места повреждения
• FSH-K42 Двухпортовый векторный анализатор цепей
• FSH-K43 Режим измерительного приёмника
• FSH-K44 Анализ базовых станций 3GPP WCDMA
• FSH-K44E Расширенный анализ сигналов базовых станций 3GPP WCDMA
• FSH-K45 Векторный вольтметр
• FSH-K50 Анализ нисходящих сигналов LTE FDD
• FSH-K50E Расширенный анализ нисходящих сигналов LTE FDD
• FSH-K56 Измерения NB-IoT
• FSH-K105 Измерения электромагнитного поля

FSH18 – это удобный и прочный прибор. Он предназначен для работы в полевых условиях. В числе его отличительных особенностей – большой набор измерительных возможностей, простота и понятность управления, малый вес. Все это делает анализатор незаменимым инструментом для тех специалистов и любителей, которые нуждаются в эффективном средстве измерения для наружных работ.

FSH18 функционирует в частотном диапазоне от 10 МГц до 18ГГц. Он обладает высокой чувствительностью. Полоса его разрешения составляет от одного герца до двадцати мегагерц. Максимальная полоса демодуляции измеряется двадцатью мегагерцами. Прибор отличается малой погрешностью измерений, менее одного децибела. Предусмотрены измерительные опции для всех основных задач по вводу и обслуживанию передающих систем. Для простого документирования итогов измерений имеется специальное программное обеспечение. Доступен следящий генератор и КСВН-мост с внутренним инжектором питания исследуемого оборудования по коаксиальной линии. Устройство оснащено двухпортовым анализатором цепей. Прибор способен работать от легко заменяемой литиево-ионной батареи в течение 4,5 часов. Корпус анализатора оличается прочностью и имеет защиту от брызг и влаги. Простота работы с FSH18 достигается благодаря его легкости и доступности функциональных клавиш. Полученные результаты измерений могут быть сохранены на SD-карте. Дистанционное управление и перенос измеренных данных осуществляется при посредстве сетевого интерфейса и интерфейса USB.

Анализатор FSH18 позволяет проводить измерение показателей электромагнитного поля, а именно напряженности поля при помощи направленной/ненаправленной антенны, осуществлять предварительное тестирование на ЭМС и решать задачи радио-мониторинга в режиме измерительного приемника. Кроме того, он предназначен для диагностики при разработке и обслуживании, в том числе устройство осуществляет общий спектральный анализ, работает в режиме временных спектрограмм, определяет проблемы ЭМС. Прибор используется во время монтажа и эксплуатации объектов беспроводной связи: измеряет мощность импульсных сигналов, мощность в канале, расстояния до места повреждения, анализирует цепи скалярным методом, проводит двухпортовый векторный анализ цепей, измеряет потери в кабеле, мощность в диапазоне до восемнадцати гигагерц, направленно определяет мощность в диапазоне до четырех гигагерц.

Удобство в работе с FSH18 обеспечивается быстрым выбором функций при помощи клавиш и поворотной ручки, оптимальным считыванием итогов измерений в любом положении, установкой частоты при посредстве таблиц каналов, легкодоступными хорошо защищенными разъемами.
