* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

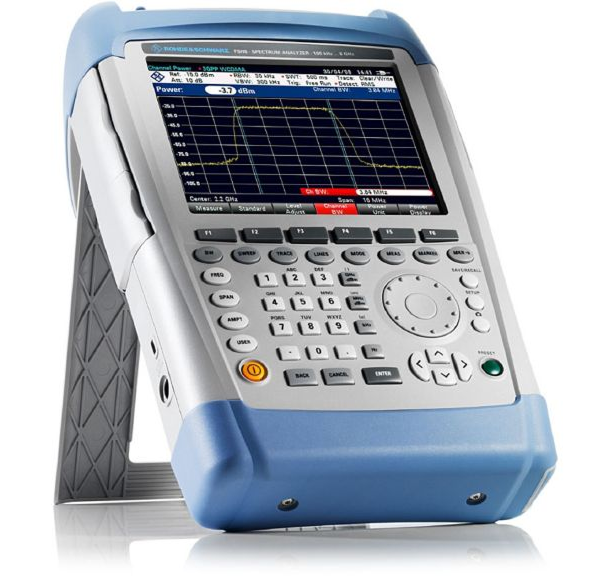

Анализатор спектра Rohde & Schwarz FSH20 (FSH20.20) с предусилителем - это высококачественный прибор для измерения и анализа электромагнитных сигналов в широком диапазоне частот. Он идеально подходит для использования в научных исследованиях, инженерных разработках, производстве электроники и других областях, где требуется точное и надежное измерение спектральных характеристик сигналов.
Прибор имеет уникальный номер записи в ГосРеестре СИ - 57849-20, что гарантирует его соответствие всем необходимым стандартам и нормам. Он способен работать в диапазоне частот от 9 кГц до 20 ГГц, что позволяет ему охватывать большинство современных приложений, связанных с радиочастотными сигналами.
Одним из ключевых достоинств анализатора спектра FSH20 является его высококачественный 6,5-дюймовый цветной ЖК-дисплей с разрешением VGA. Дисплей обеспечивает четкое и удобное отображение спектральных данных, а также позволяет оперативно настраивать параметры прибора. Кроме того, FSH20 оснащен удобным интерфейсом, включающим USB и LAN, что облегчает подключение и обмен данными с другими устройствами.
Качество измерений, проводимых прибором, гарантируется его превосходными характеристиками. Так, например, гармонические искажения составляют всего -60 дБн/Гц, а фазовый шум достигает значения -105 дБн/Гц. Это означает, что FSH20 может проводить измерения с высокой точностью и чувствительностью, даже при наличии слабых или помещенных сигналов.
Для дальнейшего расширения возможностей анализатора спектра, он может быть укомплектован предусилителем. Предусилитель позволяет увеличить чувствительность прибора и измерять более слабые сигналы, что особенно важно в случаях, когда требуется провести измерения на больших расстояниях или в условиях сильного шума.
В целом, анализатор спектра Rohde & Schwarz FSH20 (FSH20.20) с предусилителем является надежным и функциональным инструментом для проведения точных и высококачественных измерений спектральных характеристик сигналов. Его широкий диапазон частот, высокое качество дисплея, удобный интерфейс и превосходные характеристики делают его идеальным выбором для различных приложений в области радиочастотных сигналов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
57849-20 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
20 |
|
Гармонические искажения
|
-60 дБн |
|
Фазовый шум
|
-105 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
640 х 480 |
|
Гарантия, (мес)
|
1 |
- Анализатор спектра;
- Руководство по эксплуатации.
- FSH-K10 Анализ базовых станций 3GPP GSM, EDGE
- FSH-K14 Режим спектрограммы («водопад»)
- FSH-K15 Анализатор помех
- FSH-K16 Географическая привязка измерений к карте
- FSH-K17 Измерения внутри помещений
- FSH-K29 Импульсные измерения с датчиком мощности (необходимы датчики R&S NRP-Z81 или -Z85 или -Z86)
- FSH-K40 Дистанционное управление через LAN или USB-интерфейсы
- FSH-K41 Измерение расстояния до места повреждения (DTF) (только для моделей 23/ 24/ 28 и 30, требуется кабель FSH-Z320/Z321 и комбинированный калибровочный набор FSH-Z28/ -Z29)
- FSH-K42 Векторный анализатор цепей (только для моделей 24/ 28, стандартно для моделей 23/ 30)
- FSH-K43 Режим измерительного приёмника/Сканер каналов
- FSH-K44 3GPP WCDMA BTS/NodeB Pilot Channel и EVM
- FSH-K45 Векторный вольтметр (только для моделей 23/ 24/ 28/ 30)
- FSH-K44E Расширенный анализ сигналов базовых станций 3GPP WCDMA
- FSH-K46 CDMA2000® BTS Pilot Channel и EVM
- FSH-K46E CDMA2000® BTS мощность в кодовой области (нужно К46)
- FSH-K47 1xEV-DO BTS Pilot Channel и EVM
- FSH-K47E 1xEV-DO BTS PN сканирование и временная область (нужно К47)
- FSH-K48 3GPP TD-SCDMA BTS мощность и P-CCPCH EVM
- FSH-K48E 3GPP TD-SCDMA/HSDPA BTS кодовая область и EVM (нужно К48)
- FSH-K50 Анализ нисходящих сигналов LTE FDD
- FSH-K50E Расширенный анализ нисходящих сигналов LTE FDD
- FSH-K51 LTE TDD Downlink Pilot Channel и EVM
- FSH-K51E LTE TDD Downlink расширенные каналы и модуляция (нужно К51)
- FSH-K56 Измерения NB-IoT
- FSH-K105 Измерения электромагнитного поля
| Модификация | Диапазон частот | Предусилитель | Следящий генератор | КСВН мост | Инжектор питания | |
| FSH4 | модель.04 | 9 кГц – 3,6 ГГц | ✔ | - | - | - |
| модель.14 | 9 кГц – 3,6 ГГц | ✔ | ✔ | - | - | |
| модель.24 | 100 кГц – 3,6 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH8 | модель.08 | 9 кГц – 8 ГГц | ✔ | - | - | - |
| модель.18 | 9 кГц – 8 ГГц | ✔ | ✔ | - | - | |
| модель.28 | 100 кГц – 8 ГГц | ✔ | ✔ | ✔ | ✔ | |
| FSH13 | модель.13 | 9 кГц – 13,6 ГГц | ✔ | - | - | - |
| модель.23 | 9 кГц – 13,6 ГГц | ✔ | ✔ | ✔ | - | |
| FSH20 | модель.20 | 9 кГц – 20 ГГц | ✔ | - | - | - |
| модель.30 | 9 кГц – 20 ГГц | ✔ | ✔ | ✔ | - | |
| Диапазон частот | от 9 кГц до 20 ГГц | |
| Точность воспроизведения частоты |
2,5 × 10-6 5 × 10-8 с GSP приемником HA-Z240 5 × 10-9 с источником опорной частоты FSH-Z114 |
|
| Полосы разрешения |
От 1 Гц до 3 МГц Фильтры ЭМП (опция FSH-K43): 200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
| Точность воспроизведения частоты |
2,5 х 10-6 5 х 10-8 с GSP приемником HA-Z240 5 х 10-9 с источником опорной частоты FSH-Z114 |
|
| Максимальная полоса демодуляции |
До 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) |
|
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) | |
| на частоте 3,6 ГГц | <–138 дБмВт, –143 дБмВт (тип.) | |
| на частоте 8 ГГц | <–136 дБмВт, –141 дБмВт (тип.) | |
| на частоте 13,6 ГГц | ||
| на частоте 20 ГГц | < –130 дБмВт, –135 дБмВт (тип) | |
| с предусилителем, полоса разрешения = 1 Гц (нормиров.) | ||
| на частоте 3,6 ГГц | <–155 дБмВт, –159 дБмВт (тип.) | |
| на частоте 8 ГГц | <–147 дБмВт, –150 дБмВт (тип.) | |
| на частоте 13,6 ГГц | <–158 дБмВт, –162 дБмВт (тип.) | |
| на частоте 20 ГГц | <–150 дБмВт, –155 дБмВт (тип.) | |
| Точка пересечения третьего порядка | от 300 МГц до 3,6 ГГц | >10 дБмВт, ном. +15 дБмВт |
| от 3,6 ГГц до 8 ГГц | >3 дБмВт, ном. +10 дБмВт | |
| от 3,6 ГГц до 13,6 ГГц | >3 дБмВт, ном. +15 дБмВт | |
| от 13,6 ГГц до 20 ГГц | >3 дБмВт, ном + 10 дБмВт | |
| Фазовый шум | на частоте 500 МГц | – |
| при отстройке 30 кГц | < -95 дБн (1 Гц), ном. -105 дБн (1 Гц) | |
| при отстройке 100 кГц | < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) | |
| при отстройке 1 ГГц | < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) | |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) | |
| Погрешность измерения уровня | 10 МГц < f ≤ 3,6 ГГц | <1 дБ, ном. 0,5 дБ |
| 3,6 МГц < f ≤ 8 ГГц | <1,5 дБ, ном. 1 дБ | |
| 3,6 ГГц< f ≤ 13,6 ГГц | < 1,5 дБ, ном. 0,5 дБ | |
| 13,6 ГГц< f ≤ 20 ГГц | ||
| Дисплей | 6,5" цветной ЖК-дисплей с VGA-разрешением | |
| Время работы от батарей | HA-Z204, 4 A*ч | до 3 ч |
| (без следящего генератора) | HA-Z206, 6 A*ч | до 4,5 ч |
| Габаритные размеры(Ш × В × Г), мм | 194 х 300 х 69 | |
| Масса, кг | 3 | |
