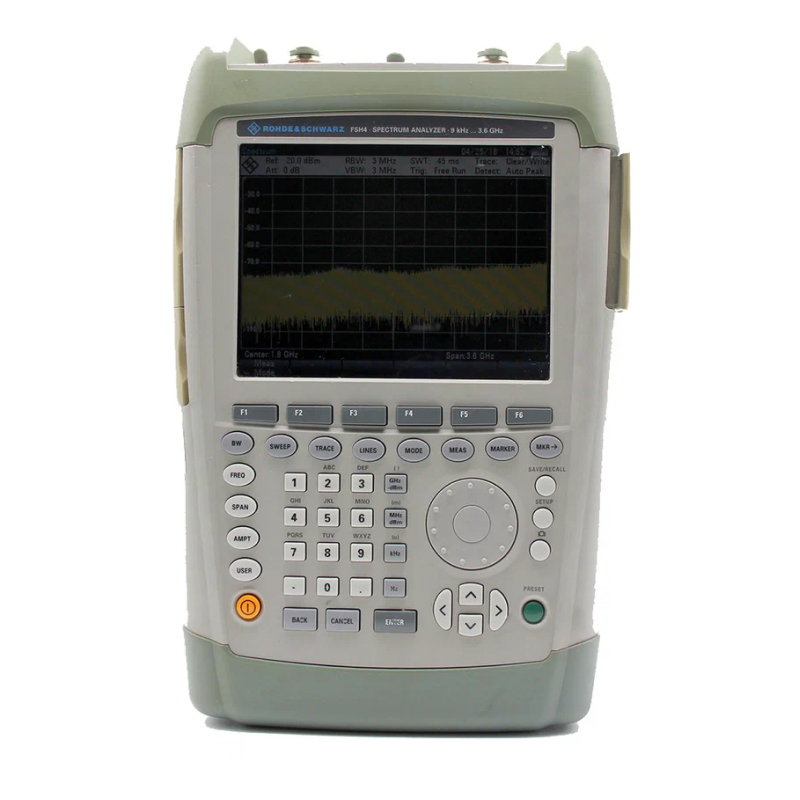

Анализатор спектра FSH4 представляет собой удобный и прочный прибор, предназначенный для работы в полевых условиях. Малый вес, простое и понятное управление, а также большой набор измерительных функций превращают его в незаменимый инструмент для всех, кто нуждается в эффективном средстве измерений для наружных работ.
FSH4 – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пуско-наладочные работы или регламентные работы по техническому обслуживанию. Например, его можно использовать для технического обслуживания или установки передающих систем, проверки кабелей и антенн, оценки качества сигнала в вещательных и радиокоммуникационных сетях, для измерения напряженности электрического поля или для решения простых лабораторных задач. FSH4 может выполнять эти работы быстро, надежно и с высокой точностью.
Особенности:
- Измерение мощности импульсных сигналов;
- Измерение мощности в канале;
- Анализ передаваемых 3GPP WCDMA сигналов;
- Измерение расстояния до места повреждения;
- Двухпортовый векторный анализ цепей;
- Скалярный анализ цепей;
- Однопортовое измерение потерь в кабеле;
- Функция векторного вольтметра;
- Измерение мощности в диапазоне до 18 ГГц;
- Направленное измерение мощности в диапазоне до 4 ГГц.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
0.1 |
|
Макс. частота (ГГц)
|
3.6 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-105 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра
- Аккумуляторная литиево-ионная батарея (4,5 А*ч)
- USB-кабель
- LAN- кабель
- Адаптер для сети переменного тока
- CD-ROM с ПО R&S®FSH4View и документацией
- Краткое руководство по эксплуатации
| Диапазон частот | от 100 кГц до 3.6 ГГц | |
| Точность воспроизведения частоты | 2,5 х 10-6 | |
| 5 х 10-8 с GSP приемником HA-Z240 | ||
| 5 х 10-9 с источником опорной частоты FSH-Z114 | ||
| Максимальная полоса демодуляции | 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) | |
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) | |
| на частоте 3.6 ГГц | <-138 дБмВт, –143 дБмВт (тип.) | |
| на частоте 8 ГГц | - | |
| на частоте 13.6 ГГц | - | |
| на частоте 20 ГГц | - | |
| с предусилителем, полоса разрешения = 1 Гц (нормиров.) | ||
| на частоте 3.6 ГГц | <-159 дБмВт, –163 дБмВт (тип.) | |
| на частоте 8 ГГц | - | |
| на частоте 13.6 ГГц | - | |
| на частоте 20 ГГц | - | |
| Точка пересечения третьего порядка | от 300 МГц до 3,6 ГГц | >10 дБмВт, ном + 15 дБмВт |
| от 3,6 ГГц до 8 ГГц | - | |
| от 3,6 ГГц до 13,6 ГГц | - | |
| от 13,6 ГГц до 20 ГГц | - | |
| Фазовый шум | на частоте 500 МГц | - |
| при отстройке 30 кГц | < -95 дБн (1 Гц), ном. -105 дБн (1 Гц) | |
| при отстройке 100 кГц | < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) | |
| при отстройке 1 МГц | < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) | |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) | |
| Погрешность измерения уровня | 10 МГц< f ≤ 3,6 ГГц | < 1 дБ, ном. 0,5 дБ |
| 3,6 ГГц < f ≤ 8 ГГц | - | |
| 3,6 ГГц < f ≤ 13,6 ГГц | - | |
| 13,6 ГГц < f ≤ 20 ГГц | - | |
| Дисплей | 6,5” цветной ЖК-дисплей с VGA-разрешением | |
| Время работы от батарей | HA-Z204, 4 Ah | до 3 ч |
| (без следящего генератора) | HA-Z206, 6 Ah | до 4,5 ч |
| Габаритные размеры (Ш×В×Г) | 194 мм × 300 мм × 69 мм (144 мм)) | |
| Масса | 3 кг | |
