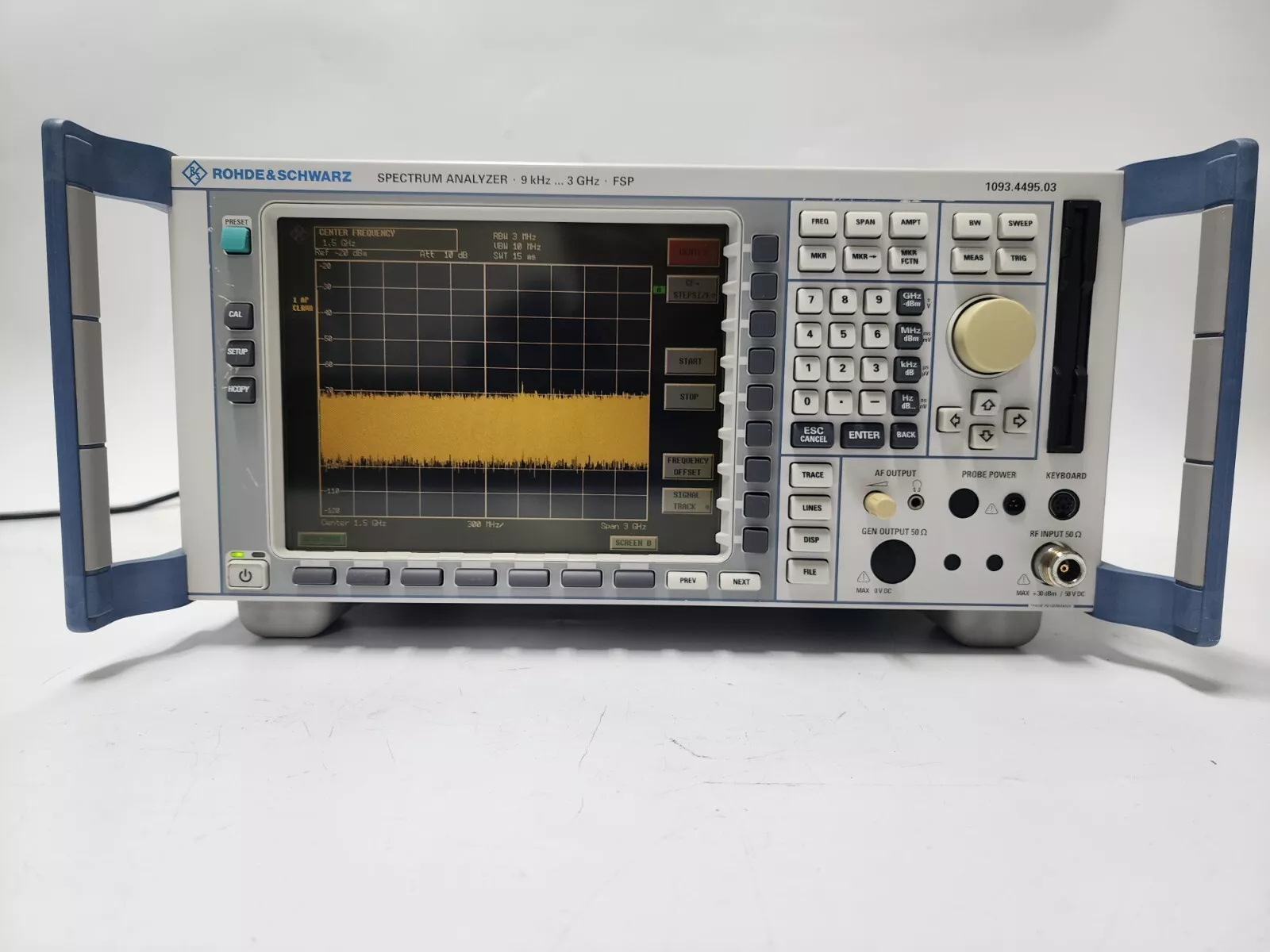

Анализатор спектра Rohde & Schwarz FSP3 — это высококачественный прибор, предназначенный для измерения и анализа электромагнитных сигналов в широком диапазоне частот. Он идеально подходит для различных применений, таких как разработка, производство и обслуживание радиоэлектронной аппаратуры, а также для исследовательских целей.
FSP3 оснащен высокопроизводительным цифровым процессором, который обеспечивает превосходную точность и быстродействие измерений. Минимальная частота, которую может анализировать этот прибор, составляет 9 кГц, а максимальная — 3 ГГц. Это означает, что FSP3 способен обрабатывать сигналы от очень низких до очень высоких частот, что делает его универсальным инструментом для различных приложений.
Одним из ключевых параметров анализатора спектра является уровень гармонических искажений. FSP3 демонстрирует исключительную точность с показателем -90 дБн/Гц, что гарантирует надежные и точные измерения даже при наличии небольших искажений в сигнале.
Фазовый шум — еще один важный параметр, который FSP3 измеряет с превосходной точностью, составляющей -106 дБн/Гц. Это позволяет получить подробную информацию о стабильности фазы сигнала, что крайне важно для многих приложений, таких как радиосвязь и навигация.
FSP3 имеет впечатляющую чувствительность, способную измерять уровни сигнала до +30 дБм. Благодаря этому анализатор может работать с широким диапазоном сигналов, от очень слабых до очень сильных.
Для обеспечения высокой точности измерений FSP3 использует опорный кварцевый генератор с номинальным значением частоты 10 МГц. Это гарантирует стабильность и надежность результатов измерений.
Удобство использования FSP3 обеспечивается его большим дисплеем с диагональю 8,4 дюйма. Он предоставляет пользователям четкое и легко читаемое отображение данных, что существенно облегчает работу с прибором.
Для гибкой интеграции с другими устройствами и системами FSP3 оснащен различными интерфейсами, включая USB, RS-232 и GPIB. Это позволяет подключать анализатор к компьютерам, другим приборам и системам управления, обеспечивая широкие возможности для автоматизации и интеграции в существующую инфраструктуру.
Средний уровень собственных шумов FSP3 при полосе пропускания 10 Гц на частоте 1 МГц не превышает минус 120 дБмВт. Это значит, что прибор сам по себе практически не создает фоновых шумов, что крайне важно для точных измерений слабых сигналов.
FSP3 оснащен разъемом СВЧ входа типа N-тип «розетка». Это позволяет подключать анализатор к различным СВЧ-приборам и системам, обеспечивая гибкость в работе с разными типами сигналов.
В заключение, Rohde & Schwarz FSP3 — это высококачественный анализатор спектра, который сочетает в себе исключительную точность, широкий диапазон частот и удобство использования. Благодаря своим выдающимся характеристикам и возможностям, FSP3 является идеальным инструментом для различных приложений в области радиоэлектроники и исследований.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Номер записи в ГосРеестре СИ
|
26744-09 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
3 |
Гармонические искажения
|
-90 дБн/Гц |
Фазовый шум
|
-106 дБн/Гц |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±1×10-6 |
Диагональ дисплея, дюйм
|
8,4" |
Интерфейс
|
USB, RS-232, GPIB |
Питание
|
100-240 В |
Тип дисплея
|
Цветной ЖК |
Разрешение дисплея
|
640 х 480 |
Гарантия, (мес)
|
1 |
- Прибор;
- Руководство по эксплуатации.
- K7 Измерительный ЧМ/АМ/ФМ-демодулятор общего назначения
- K9 Измерения мощности с использованием измерительных головок
- K30 Измерение коэффициента шума и усиления
- K40 Измерение фазового шума
Диапазон частот: | |||
R&S FSP3 | 20 Гц1/ 9 кГц - 3 ГГц | ||
R&S FSP7 | 20 Гц1/ 9 кГц - 7 ГГц | ||
R&S FSP13 | 20 Гц1/ 9 кГц - 13,6 ГГц | ||
R&S FSP30 | 20 Гц1/9 кГц-30 ГГц | ||
R&S FSP40 | 20 Гц1/ 9 кГц - 40 ГГц | ||
Номинальное значение частоты опорного кварцевого генератора | 10 МГц | ||
Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп | ± 1 × 10-6 | ||
с опцией термостатированного генератора опорной частоты R&S FSP-B4 | ± 1 × 10-7 | ||
Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур | ± 1 × 10-6 | ||
с опцией R&S FSP-B4 | ± 1 × 10-8 | ||
Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(δоп × Fизм + R) | ||
Разрешение частотомера, R | 0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц | ||
Диапазон полос обзора | 0 Гц; 10 Гц - полный диапазон частот | ||
Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1% | ||
Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более |
1 кГц 10 кГц 100 кГц 1 МГц |
минус 100 дБн/Гц минус 106 дБн/Гц минус 110 дБн/Гц минус 120 дБн/Гц |
|
Диапазон перестройки фильтров полосы пропускания ПЧ, RBW |
10 Гц - 10 МГц (с шагом 1-3) 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС) |
||
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
±3 % ±10 % от -30 % до 10 % |
|
Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW | 200 Гц, 9кГц, 120 кГц | ±3 % | |
Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более: |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
5:1 15:1 7:1 |
|
1 Опция расширения диапазона частот R&S FSP-B29 2 При температуре (25 ± 5) °С |
|||
Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 5:1 | ||
Диапазон перестройки полос видеофильтра | 1 Гц -10 МГц (с шагом 1-3) | ||
Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт | ||
Средний уровень собственных шумов при полосе пропускания 10 Гц, не более: | |||
на частоте 9 кГц | минус 95 дБмВт | ||
на частоте 100 кГц | минус 100 дБмВт | ||
на частоте 1 МГц | минус 120 дБмВт | ||
в диапазоне частот от 10 МГц до 1 ГГц |
минус 142 дБмВт (для R&S FSP3) минус 140 дБмВт (для R&S FSP7/13/30/40) |
||
в диапазоне частот от 1 ГГц до 3 ГГц |
минус 140 дБмВт (для R&S FSP3) минус 138 дБмВт (для R&S FSP7/13/30/40) |
||
в диапазоне частот от 3 ГГц до 7 ГГц |
минус 138 дБмВт (для R&S FSP7) минус 135 дБмВт (для R&S FSP13/30/40) |
||
в диапазоне частот от 7 ГГц до 13,6 ГГц | минус 132 дБмВт | ||
в диапазоне частот от 13,6 ГГц до 22 ГГц | минус 120 дБмВт (для R&S FSP30) | ||
в диапазоне частот от 22 ГГц до 30 ГГц | минус 115 дБмВт (для R&S FSP30) | ||
в диапазоне частот от 13,6 ГГц до 30 ГГц | минус 120 дБмВт (для R&S FSP40) | ||
в диапазоне частот 30 ГГц до 40 ГГц | минус 112 дБмВт (для R&S FSP40) | ||
в диапазоне частот от 10 МГц до 2 ГГц | с опцией предварительного усилителя R&S FSP-B25 | минус 152 дБмВт | |
в диапазоне частот от 2 ГГц до 7 ГГц | минус 150 дБмВт | ||
на частоте 20 Гц | с опцией R&S FSP-B29 | минус 58 дБмВт | |
на частоте 100 Гц | минус 75 дБмВт | ||
на частоте 1 кГц | минус 85 дБмВт | ||
Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц | опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц | ±0,2 дБ | |
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более от 9 кГц до 50 кГц от 50 кГц до 3 ГГц от 3 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 30 ГГц от 30 ГГц до 40 ГГц до 9 кГц от 10 МГц до 3 ГГц от 3 ГГц до 7 ГГц |
+0,5/ минус 1,0 дБ ±0,5 дБ ±2,0 дБ ±2,5 дБ ±3 дБ ±4 дБ |
||
с опцией R&S FSP-B29 | ±1,0 дБ | ||
с включенным предварительным усилителем (опция R&S FSP-B25) |
±1,0 дБ ±2,0 дБ |
||
Диапазон установки опорного уровня | (от минус 130 до +30) дБмВт с шагом 0,1 дБ | ||
Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ± 0,2 дБ | ||
Диапазон и шаг перестройки аттенюатора СВЧ | от 0 дБ до 70 дБ через 10 дБ | ||
с опцией R&S FSP-B25 | от 0 дБ до 75 дБ через 5 дБ | ||
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц) | ± 0,2 дБ | ||
Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW |
10 Гц -100 кГц 300 кГц-10 МГц 1 Гц - 3 кГц (фильтры БПФ) |
±0,1 дБ ±0,2 дБ ±0,2 дБ |
|
Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) |
при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ в диапазоне от минус 70 дБ до минус 90 дБ при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ в диапазоне от минус 50 до минус 70 дБ |
± 0,2 дБ ± 0,5 дБ ± 0,2 дБ ± 0,5 дБ |
|
Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц | в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц | ± 0,5 дБ | |
Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более |
20 МГц - 200 МГц 200 МГц - 3 ГГц 3 ГГц-7 ГГц 7 ГГц-13,6 ГГц |
минус 70 дБн минус 74 дБн минус 80 дБн минус 80 дБн | |
13,6 ГГц-30 ГГц | FSP30 | минус 76 дБн | |
FSP40 | минус 80 дБн | ||
30 ГГц - 40 ГГц | FSP40 | минус 80 дБн | |
Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более |
до 100 МГц 100 МГц - 1,5 ГГц свыше 1,5 ГГц |
минус 35 дБн минус 45 дБн минус 90 дБн | |
Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более |
до 7 ГГц 7 ГГц - 13,6 ГГц 13,6 ГГц - 30 ГГц |
минус 70 дБн минус 64 дБн минус 56 дБн | |
Уровень сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБмВт | |
Входное сопротивление анализатора | 50 Ом | ||
КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более |
до 3 ГГц 3 ГГц - 7 ГГц 7 ГГц-13 Гц 1 3 ГГц - 40 ГГц |
1,5 2,0 2,5 3,0 |
|
Разъем СВЧ входа: R&S FSP3/7/13 R&S FSP30 R&S FSP40 |
N-тип «розетка» N-тип и 3,5 мм «розетки» N-тип и 2,92 мм «розетки» |
||
Характеристики следящего генератора (опция R&S FSP-B9) | |||
Диапазон частот сигнала | от 9 кГц до 3,0 ГГц | ||
Диапазон уровней сигнала | от минус 30 дБмВт до 0 дБмВт | ||
Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц | ± 1,0 дБ | ||
Неравномерность амплитудно-частотной характеристики относительно уровня, не более | уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц | ± 1,0 дБ | |
уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц | ± 3,0 дБ | ||
Разъем СВЧ выхода: | N-тип «розетка» | ||
Условия эксплуатации и массогабаритные характеристики | |||
Рабочие условия эксплуатации |
Температура (+5 ..... +40) °С Относительная влажность воздуха (40 - 95) % |
||
Условия хранения и транспортирования |
Температура (- 40 ..... +70)°С Относительная влажность воздуха не более 95% |
||
Масса, не более | R&S FSP3 | 10,5 кг | |
R&S FSP7 | 11,3 кг | ||
R&S FSP13/30/40 | 12 кг | ||
Габаритные размеры (ширинахвысотахглубина) | 412 мм х 197 мм х 417 мм | ||
Питание от сети переменного тока | (100 - 240) В; (50 - 400) Гц | ||
Потребляемая мощность | R&S FSP3 | 70 Вт | |
R&S FSP7 | 120 Вт | ||
R&S FSP13/30/40 | 150 Вт | ||
Питание от напряжения постоянного тока | опция R&S FSP-B30 | (10-28) В | |
Время прогрева | 15 мин |
