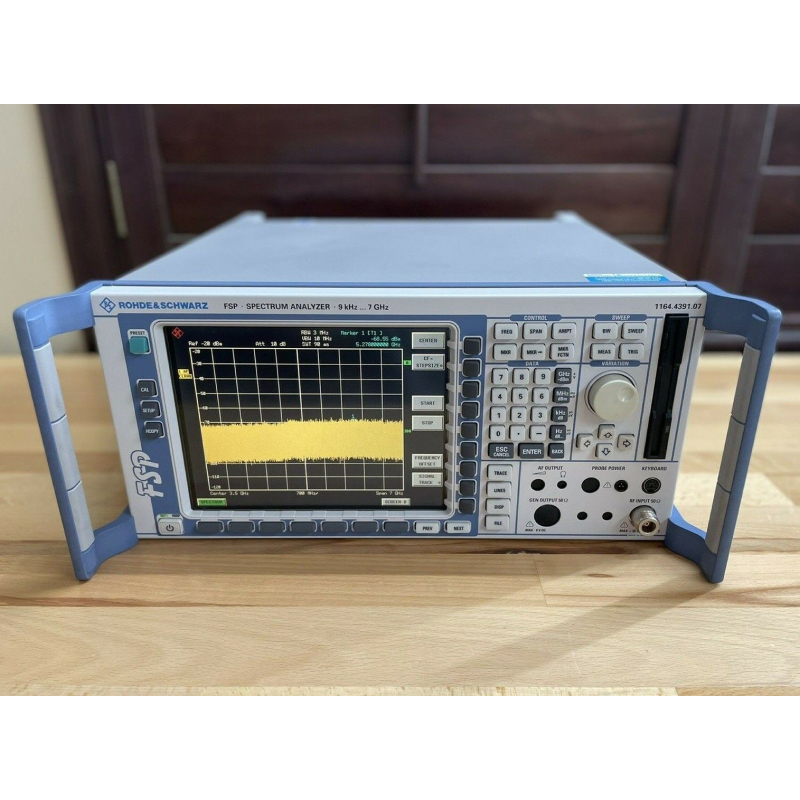

R&S FSP7 считается идеальным анализатором спектра для разработчиков и производителей. Он имеет самую маленькую погрешность уровня в своем классе. Устройство обладает отличными высокочастотными характеристиками, отличается совершенно новыми измерительными возможностями. В оборудовании были использованы проверенные технологии в комплексе с абсолютно новой аппаратной концепцией. Это позволило достигнуть революционной производительности, простоты и надежности обслуживания.
Частотный диапазон R&S FSP7 составляет от девяти килогерц до семи гигагерц. Разрешение по частоте равно одной сотой герца. Отображение частоты ведется при помощи маркера или частотомера. Разрешение последнего при этом выбираемое и может измеряться в пределах от одной десятой герца до десяти килогерц. Полоса обзора имеет показатель от десяти герц до семи гигагерц. Максимальная погрешность полосы обзора составляет одну десятую процента.
Анализатор спектра R&S FSP7 обладает как широким набором классических функций, так и новейшими измерительными методами. В нем предусмотрен полный комплекс детекторов, а именно максимально- и минимально-пиковый, автопиковый, квазипиковый, среднеквадратического и среднего значений, отсчетов. Прибор позволяет измерять мощность в канале и соседнем канале, в том числе с выбором настроек для большого количества стандартов, а также для сигналов с несколькими несущими, с несколькими несущими при различном разносе между ними. Устройство поддерживает до двенадцати соседних каналов. Оно снабжено функцией удержания максимума. Доступны автоматические процедуры, обеспечивающие измерение фазового шума, коэффициента амплитудной модуляции и др. Имеется возможность измерения гармонических искажений. Предусмотрены редактируемые предельные линии с отображением их соблюдения.
Что касается фильтров разрешения, то они представлены цифровыми и аналоговыми фильтрами, тридцатью девятью канальными фильтрами, RRC-фильтрами, стандартными фильтрами электромагнитных помех, БПФ-фильтрами.
R&S FSP7 оборудован аттенюатором с шагом настройки десять децибел. В наличии функция стробируемого запуска. Прибор имеет полный набор возможностей маркера. Встроенный генератор следящего типа способен поддерживать развертку по мощности. Доступно руководство внешним генератором (обратная развертка). Расширение частотного диапазона ведется при помощи внешних смесителей с поддержкой смещения регулировки в ходе отображения измерительной кривой. Оборудование может работать в режиме работы по списку, обеспечивающем быструю работу по шине GPIB.
Анализатор оснащен цветным жидкокристаллическим 21-сантиметровым дисплеем типа SVGA с режимом разделенного экрана. Функционирование устройства ведется под управлением ОС Embedded XP, которая предусматривает удаленное управление рабочим столом, совместимость с другим оборудованием (драйверы принтеров, сеть), простое документирование измерений. Интерфейсы R&S FSP7 представлены GPIB, RS-232-C, USB и опционально доступным LAN. Прибор поддерживает стандарт дистанционного управления VXI-11. Имеется расширенный комплекс внутреннего прикладного программного обеспечения, в том числе определение параметров мощности в кодовой сфере для стандартов связи 3 GPP.
- Диапазон частот от 20 Гц до 7 ГГц
- Разрешающая способность по частоте от 1 Гц до 10 МГц
- Средний уровень собственных шумов (DANL) -155 дБмВт (1 Гц)
- Фазовый шум -113 дБн (1 Гц) при отстройке 10 кГц
- Дополнительные фильтры:
- Канальные фильтры с полосой от 100 Гц до 5 МГц и фильтры RRC
- БПФ-фильтры с полосой от 1 Гц до 30 кГц
- Полосовые ЭМП-фильтры и квазипиковый детектор
- Суммарная погрешность измерения 0,5 дБ
- Прикладное встроенное ПО для анализа сигналов GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA, CDMA2000/1xEV-DV/1xEV-DO, WLAN, …
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
7 |
|
Гармонические искажения
|
-90 дБн/Гц |
|
Фазовый шум
|
-106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, RS-232, GPIB |
|
Питание
|
100-240 В |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
| Диапазон частот: | 20 Гц1/ 9 кГц - 7 ГГц | |
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп | ± 1 × 10-6 | |
| с опцией термостатированного генератора опорной частоты R&S FSP-B4 | ± 1 × 10-7 | |
| Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур | ± 1 × 10-6 | |
| с опцией R&S FSP-B4 | ± 1 × 10-8 | |
| Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(δоп × Fизм + R) | |
| Разрешение частотомера, R | 0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц | |
| Диапазон полос обзора | 0 Гц; 10 Гц - полный диапазон частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1% | |
| Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более | 1 кГц | минус 100 дБн/Гц |
| 10 кГц | минус 106 дБн/Гц | |
| 100 кГц | минус 110 дБн/Гц | |
| 1 МГц | минус 120 дБн/Гц | |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW | 10 Гц - 10 МГц (с шагом 1-3) | |
| 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ | ||
| 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС) | ||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW | 10 Гц - 100 кГц | ±3 % |
| 300 кГц - 3 МГц | ±10 % | |
| 10 МГц | от -30 % до 10 % | |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW | 200 Гц, 9кГц, 120 кГц | ±3 % |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более: | 10 Гц - 100 кГц | 5:1 |
| 300 кГц - 3 МГц | 15:1 | |
| 10 МГц | 7:01 | |
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 5:01 | |
| Диапазон перестройки полос видеофильтра | 1 Гц -10 МГц (с шагом 1-3) | |
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт | |
| Средний уровень собственных шумов при полосе пропускания 10 Гц, не более: | ||
| на частоте 9 кГц | минус 95 дБмВт | |
| на частоте 100 кГц | минус 100 дБмВт | |
| на частоте 1 МГц | минус 120 дБмВт | |
| в диапазоне частот от 10 МГц до 1 ГГц | минус 142 дБмВт | |
| в диапазоне частот от 1 ГГц до 3 ГГц | минус 140 дБмВт | |
| в диапазоне частот от 7 ГГц до 13,6 ГГц | минус 132 дБмВт | |
| в диапазоне частот от 10 МГц до 2 ГГц | с опцией предварительного усилителя R&S FSP-B25 | минус 152 дБмВт |
| в диапазоне частот от 2 ГГц до 7 ГГц | минус 150 дБмВт | |
| на частоте 20 Гц | с опцией R&S FSP-B29 | минус 58 дБмВт |
| на частоте 100 Гц | минус 75 дБмВт | |
| на частоте 1 кГц | минус 85 дБмВт | |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц | опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц | ±0,2 дБ |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более | ||
| от 9 кГц до 50 кГц | +0,5/ минус 1,0 дБ | |
| от 50 кГц до 3 ГГц | ±0,5 дБ | |
| от 3 ГГц до 7 ГГц | ±2,0 дБ | |
| от 10 МГц до 3 ГГц | с включенным предварительным усилителем (опция R&S FSP-B25) | ±1,0 дБ |
| от 3 ГГц до 7 ГГц | ±2,0 дБ | |
| Диапазон установки опорного уровня | (от минус 130 до +30) дБмВт с шагом 0,1 дБ | |
| Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ± 0,2 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 дБ до 70 дБ через 10 дБ | |
| с опцией R&S FSP-B25 | от 0 дБ до 75 дБ через 5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц) | ± 0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW | 10 Гц -100 кГц | ±0,1 дБ |
| 300 кГц-10 МГц | ±0,2 дБ | |
| 1 Гц - 3 кГц (фильтры БПФ) | ±0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) | при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ | ± 0,2 дБ |
| в диапазоне от минус 70 дБ до минус 90 дБ | ± 0,5 дБ | |
| при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ | ± 0,2 дБ | |
| в диапазоне от минус 50 до минус 70 дБ | ± 0,5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц | в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц | ± 0,5 дБ |
| Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более | 20 МГц - 200 МГц |
минус 70 дБн минус 74 дБн минус 80 дБн |
| 200 МГц - 3 ГГц | ||
| 3 ГГц - 7 ГГц | ||
| Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более | до 100 МГц |
минус 35 дБн минус 45 дБн минус 90 дБн |
| 100 МГц - 1,5 ГГц | ||
| свыше 1,5 ГГц | ||
| Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более | до 7ГГц | минус 70 дБн |
| Уровень сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБмВт |
| Входное сопротивление анализатора | 50 Ом | |
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более | до 3 ГГц | 1,5 |
| 3 ГГц - 7 ГГц | 2 | |
| Разъем СВЧ входа | N-тип «розетка» | |
| Характеристики следящего генератора (опция R&S FSP-B9) | ||
| Диапазон частот сигнала | от 9 кГц до 3,0 ГГц | |
| Диапазон уровней сигнала | от минус 30 дБмВт до 0 дБмВт | |
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц | ± 1,0 дБ | |
| Неравномерность амплитудно-частотной характеристики относительно уровня, не более | уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц | ± 1,0 дБ |
| уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц | ± 3,0 дБ | |
| Разъем СВЧ выхода: | N-тип «розетка» | |
| Условия эксплуатации и массогабаритные характеристики | ||
| Рабочие условия эксплуатации | Температура (+5 ..... +40) °С | |
| Относительная влажность воздуха (40 - 95) % | ||
| Условия хранения и транспортирования | Температура (- 40 ..... +70)°С | |
| Относительная влажность воздуха не более 95% | ||
| Масса, не более, кг | 11,3 | |
| Габаритные размеры (ширина х высота х глубина), мм | 412 х 197 х 417 | |
| Питание от сети переменного тока | (100 - 240) В; (50 - 400) Гц | |
| Потребляемая мощность, Вт | 120 | |
| Питание от напряжения постоянного тока | опция R&S FSP-B30 | (10-28) В |
| Время прогрева, мин | 15 | |
| 1 Опция расширения диапазона частот R&S FSP-B29 | ||
| 2 При температуре (25 ± 5) °С | ||
