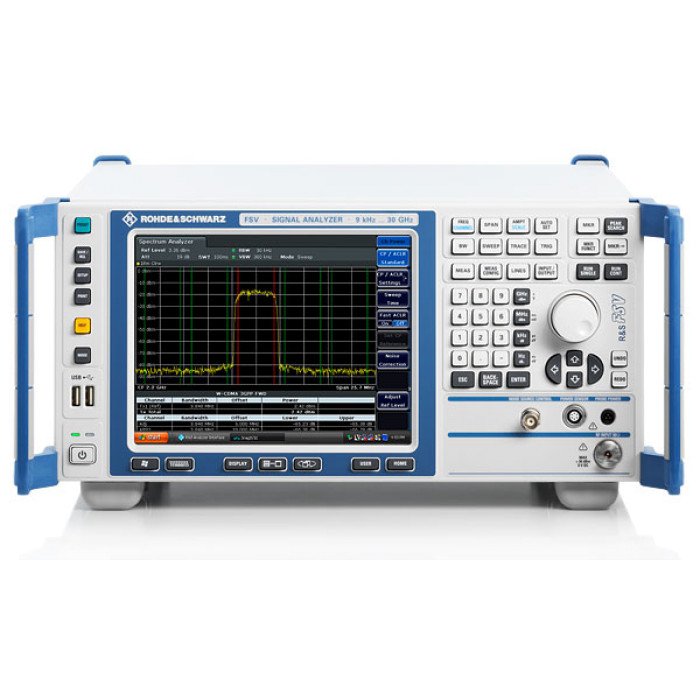

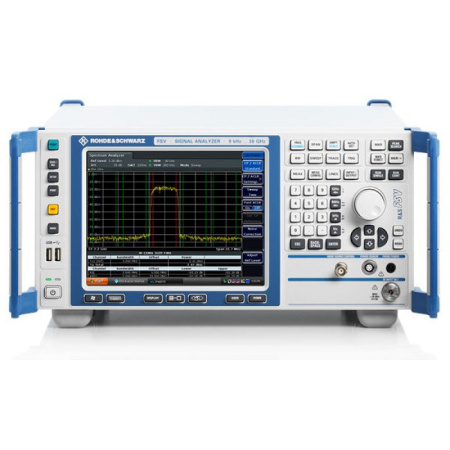

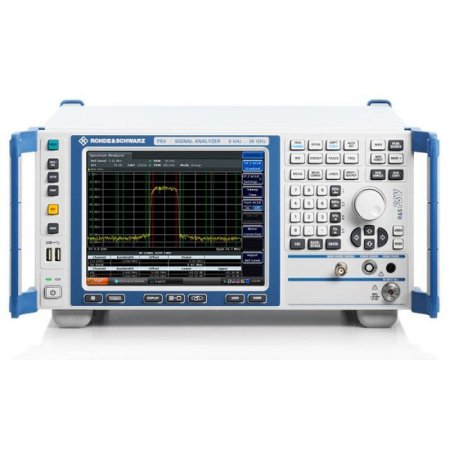

Анализатор спектра Rohde & Schwarz FSV7 представляет собой высококачественное измерительное оборудование, предназначенное для анализа сигналов в широком диапазоне частот от 10 Гц до 7 ГГц. С его помощью специалисты могут осуществлять детальный анализ спектра, выявляя даже самые слабые сигналы на фоне шумов.
Одной из ключевых характеристик FSV7 является его способность измерять гармонические искажения на уровне -90 дБн/Гц, что позволяет проводить точные измерения качества сигналов. Фазовый шум на уровне -106 дБн/Гц делает этот анализатор особенно ценным для работы с высокочувствительными системами, где даже незначительные отклонения могут привести к серьезным ошибкам. Максимальный измеряемый уровень в +30 дБм расширяет возможности использования прибора в различных сценариях, от базовых измерений до сложных тестов.
Опорный генератор с точностью ±1×10−6 обеспечивает надежность и стабильность измерений, что является критически важным для профессионалов, работающих в области высоких технологий. Дисплей диагональю 8,4 дюйма обеспечивает удобный интерфейс для визуализации данных, позволяя пользователям легко интерпретировать результаты анализов.
Интерфейсы USB, LAN, GPIB и VGA позволяют интегрировать анализатор в существующие системы и обеспечивают гибкость в работе с различными устройствами. Полоса разрешения, варьирующаяся от 1 Гц до 10 МГц, делает FSV7 универсальным инструментом для анализа как широкополосных, так и узкополосных сигналов. Средний уровень собственных шумов (DANL) до -152 дБмВт подчеркивает высокую чувствительность прибора, что позволяет обнаруживать сигналы, которые в противном случае могли бы остаться незамеченными.
Таким образом, анализатор спектра Rohde & Schwarz FSV7 представляет собой мощный инструмент, который сочетает в себе передовые технологии и высокую производительность, что делает его незаменимым в арсенале профессионалов, работающих в области радиочастотной технологии и телекоммуникаций. Его уникальные характеристики и возможности позволяют пользователям достигать точных и надежных результатов в самых различных условиях.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
42593-09 |
|
Мин. частота (кГц)
|
0.01 |
|
Макс. частота (ГГц)
|
7 |
|
Гармонические искажения
|
-90 дБн/Гц |
|
Фазовый шум
|
-106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
800 х 600 |
|
Гарантия, (мес)
|
1 |
- Кабель питания
- Кабель USB
- 2 пассивных пробника 350 МГц
| Диапазон частот | от 10 Гц до 7 ГГц |
| Точность воспроизведения частоты |
1 × 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14 |
| Нестабильность частоты в диапазоне температур от 0 °С до 50 °С |
1 х 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02 1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03 5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14 |
| Полоса разрешения | |
| Стандартная развертка | от 1 Гц до 10 МГц |
| Стандартная развертка (нулевая полоса обзора) | от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) |
| БПФ-развертка | от 1 Гц до 3 МГц |
| Канальный фильтр | от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) |
| Фильтр электромагнитных помех (только с FSV-K54) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Полоса видеофильтра | от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39)) |
| Полоса анализа сигнала | 28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39) |
| Средний уровень собственных шумов (DANL) | |
| DANL (полоса 1 Гц) | |
| 1 ГГц | –152 дБмВт, –155 дБмВт (тип.) |
| 3 ГГц | –150 дБмВт, –153 дБмВт (тип.) |
| 7 ГГц | –146 дБмВт, –149 дБмВт (тип.) |
| 13 ГГц | –148 дБмВт, –151 дБмВт (тип.) |
| 30 ГГц | –144 дБмВт, –147 дБмВт (тип.) |
| 40 ГГц | -136 дБмВт, - 139 дБмВт (тип.) |
| DANL с предусилителем, опция R&S®FSV-B22 | |
| 1 ГГц | –162 дБмВт, –165 дБмВт (тип.) |
| 3 ГГц | –160 дБмВт, –163 дБмВт (тип.) |
| 7 ГГц | –156 дБмВт, –159 дБмВт (тип.) |
| Точка TOI | |
| f < 3,6 ГГц | +13 дБмВт, +16 дБмВт (тип.) |
| от 3,6 ГГц до 30 ГГц | +15 дБмВт, +18 дБмВт (тип.) |
| Динамический диапазон WCDMA ACLR | |
| без компенсации шума | 70 дБ |
| с компенсацией шума | 73 дБ |
| Фазовый шум | |
| Частота несущей 1 ГГц отстройка от несущей 10 кГц | –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.) |
| отстройка от несущей 100 кГц | –115 дБн (1 Гц) |
| отстройка от несущей 1 МГц | –134 дБн (1 Гц) |
| Общая погрешность измерений | |
| 3,6 ГГц | 0,29 дБ |
| 7 ГГц | 0,39 дБ |
