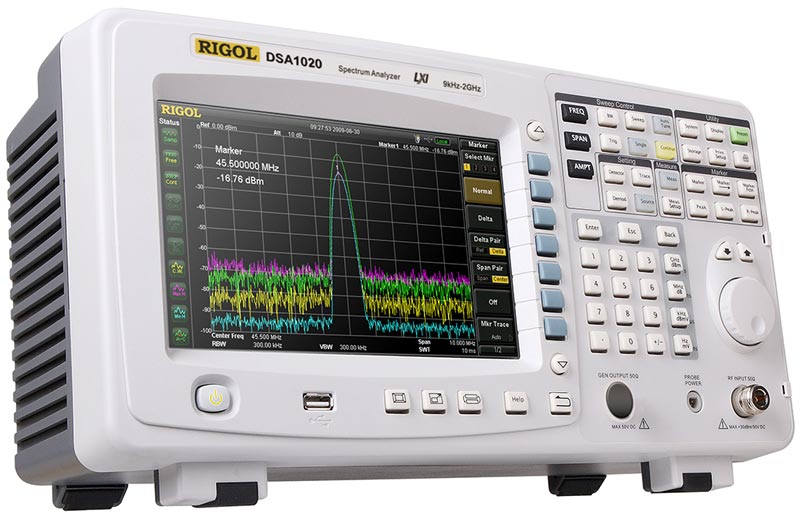

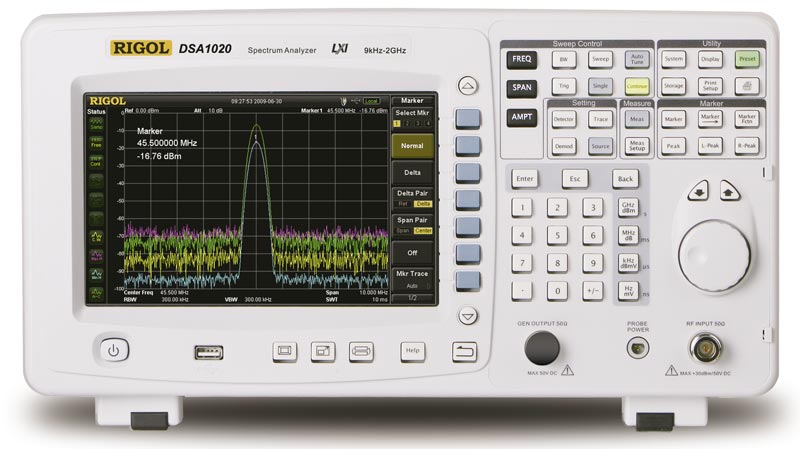

Анализатор спектра серии DSA1000 – это легкий, небольшой, портативный прибор, представляющий собой хорошее соотношение цены и качества. В данном анализаторе используется удобная клавиатура, 8,5 дюймовый жидкокристаллический цветной TFT дисплей высокой четкости, пользовательские интерфейсы, содержащие соответствующие настройки и пользовательскую информацию в стандартной или расширенной комплектации оборудуется USB, LAN и GPIB разъемами, позволяющими осуществлять удаленную демонстрацию и контроль через виртуальный терминал, а также выходить в интернет. Данный прибор может найти широкое применение в сфере образования, проектно-исследовательской работе предприятий и промышленном производстве, а также ряде других областей.
Особенности:
- Диапазон частот от 9 кГц до 2 или 3 ГГц
- Средний уровень шума дисплея (DANL) -138 дБм
- Фазовый шум -80 дБн/Гц (отклонение 10 кГц)
- Полная амплитудная точность < 1.5 дБ
- Минимальное разрешение по полосе пропускания (RBW) 100 Гц
- Встроенный литиевый аккумулятор с возможностью непрерывной работы в течение 3 часов (опция)
- Широкий выбор измерительных функций и автоматически настраиваемых функций
- 8.5 дюймовый широкоформатный экран, с простым, понятным и удобным в использовании интерфейсом
- Различные возможности для соединения: LAN/USB Host/USB Device/VGA/GPIB (опция), что повышает его удобство и возможность интеграции с прочими устройствами
- Компактный дизайн, весом всего 6.2 кг (без батареи)
- Применение программного обеспечения Ultra Spectrum позволит усилить и расширить функции данного устройства.
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Анализатор спектра |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
2 |
Товар снят с производства
|
Да |
Гармонические искажения
|
-60 дБн |
Фазовый шум
|
-80 dBc |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±3×10-6 |
Диагональ дисплея, дюйм
|
8,5" |
Интерфейс
|
LAN, USB, GPIB |
Питание
|
100-240 В |
Разрешение экрана
|
800 х 480 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
36 |
Стандартная комплектация:
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация:
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- опция расширенных измерений DSA1000-AMK
- крышка для переднюю панель DSA1000-FPCS
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
Частота | |
Частотный диапазон | 9 кГц…2 ГГц |
Разрешение | 1 Гц |
Температурная стабильность источника опорной частоты | ± 3х10-6 |
Изменение погрешности источника опорной частоты | ± 3х10-6/год |
Погрешность измерения частоты |
Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
Полоса обзора | Нулевая, 100 Гц…2 ГГц |
Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
Плотность фазовых шумов (центр.частота =500 МГц, RBW≤1кГц) | <-80 дБн/Гц @ 10 кГц |
Полоса пропускания | |
Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
Погрешность установки полосы пропускания ПЧ | <5% |
Полоса пропускания видео | 1 Гц … 2 МГц, с шагом 1-3-10 |
Амплитуда | |
Диапазон измерения уровня |
Уровень собственных шумов … +30 дБм (10 МГц...2 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц) |
Максимальный уровень на входе (аттенюатор ≥20 дБ) |
50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень |
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц |
100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм |
Логарифмическая шкала | 1 дБ…200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 601 (нормальный), 751 (полный экран) |
Количество графиков | 3 + основной |
Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
АЧХ | < 1,0 дБ : 100 кГц….2 ГГц |
Аттенюатор |
Предел ослабления: 0…50 дБ, с шагом 1 дБ |
Погрешность переключения (центральная частота =50 МГц): < 0.8 дБ |
|
Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ |
|
Установка опорного уровня |
Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр | |
Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <2 ГГц, 20 ºC to 30 ºC) <1.5 дБ |
|
Гармонические искажения 2-го порядка | SHI : +35 дБм |
Интермодуляционные искажения 3-го порядка | TOI: +7 дБм (центральная частота >30 МГц) |
Комбинационные искажения | <-60 дБн |
Собственные комбинационные помехи | <-85 дБм, типично |
Развертка | |
Диапазон | 10 мс… 2000 с (нулевой обзор) |
20 мкс ….2000 s (100 Гц ≤ полоса обзора ≤ 2 ГГц) | |
Вход | |
ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |

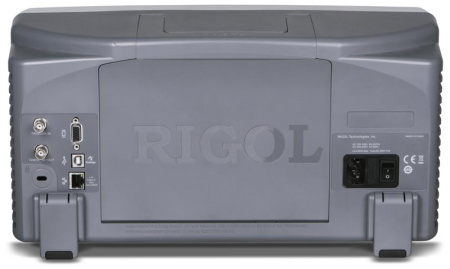

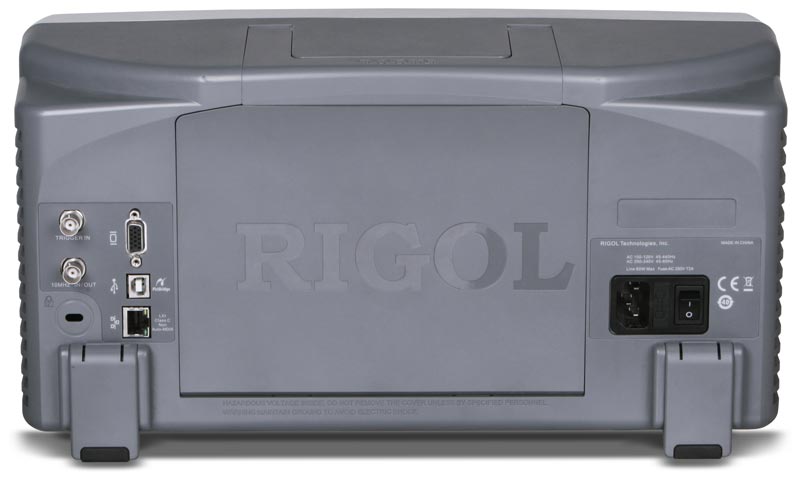

Другие входы/выходы |
Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 мA -12.6 В, <10% при 150 мA |
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
|
USB Host 2.0 USB Device 2.0 |
|
VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60 Гц |
|
Запуск | |
Источник запуска | свободный, видео, внешний |
Внешний запуск | 5 В TTL уровень |
Общие данные | |
Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
Поддержка принтера | Протокол PictBridge |
Удаленное управление |
USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
Демодулятор | АМ/ЧМ модуляция |
Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа : |
Потребляемая мощность |
35 Вт, типично; 60 Вт, максимально |
Габаритные размеры | 399 x 223 х 159 мм |
Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) |
Внутренняя память данных |
Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
Рабочая температура | 5 ºC …40 ºC |
