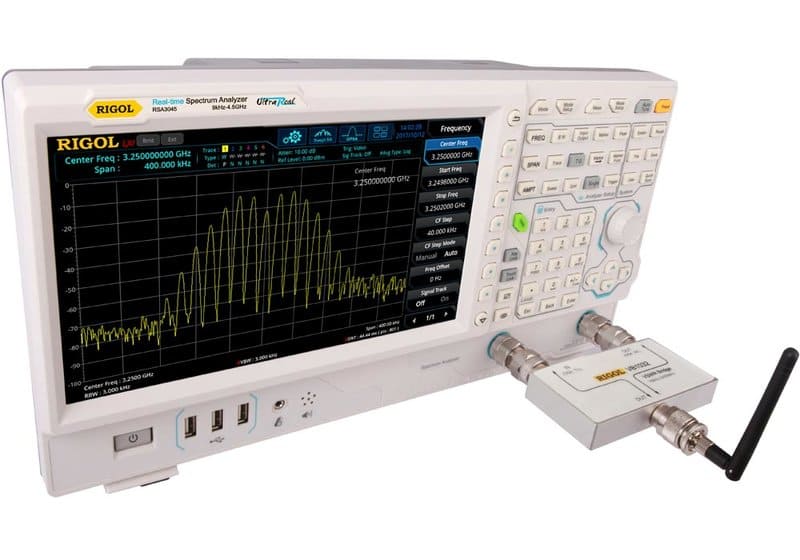

Анализатор спектра RIGOL RSA3045-TG со встроенным трекер-генератором (4,5 ГГц)

RIGOL RSA3045-TG - анализатор частотного спектра сигналов реального времени, архитектурно выполнен на основе специальной технологии UltraReal, которая аппаратно объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени.

В режиме реального времени анализатор спектра Rigol RSA3045-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 10 МГц ( расширение полосы до 40Мгц - опция "RIGOL RSA3000-B40") с гарантированным захватом сигналов с минимальной длительностью в 7,45 мкс.

Высокоскоростной режим измерений частотных характеристик в реальном времени позволяет четко регистрировать сигналы и анализировать полученные данные.

Анализатор спектра сигналов RIGOL RSA3045-TG обеспечивает различные режимы отображения, например, спектрограмма, отображение плотности появления сигнала и распределение мощности сигнала по времени (PvT). Кроме того, прибор также имеет функцию запуска по частотной маске (FMT). Предусмотрена работа в режиме стандартного анализатора спектра (GPSA) или анализатора спектра реального времени (RTSA).

Особенности технологии UltraReal:

• Анализ спектра без слепого времени
• Непрерывная регистрация данных сигнала в полосе частот реального времени
• Непрерывный анализ спектра, отсутствие слепых зон по времени
• Запуск по частотной маске (FMT)
• Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме
• Сложные режимы отображения
• Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
• Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.

Основные характеристики анализатора спектра RIGOL RSA3045-TG:

• Режимы  работы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA)
• Полоса пропускания, рабочая  от 9 кГц до 4,5 ГГц
• Технология цифрового частотного анализа  -  UltraReal
•  Погрешность опорного генератора: 1 ppm (0,1 ppm)
• GPSA: полоса обзора: нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты; разрешение 2 Гц; фильтр ПЧ: 10 Гц...3 МГц (1 Гц…10 МГц опция)
• ЭМС фильтры; видеофильтр: 1 Гц…10 МГц
• Фазовый шум: -112  на частоте 1 МГц
• Средний уровень собственного шума DANL: -141 дБм (без п/у), -161 дБм (с п/у, опц.)
• Встроенный трекинг-генератор: частотный диапазон 100 кГц - 4,5 ГГц, выходной уровень -40 дБм...0 дБм.
• Диапазон измерения: DANL...+30 дБм. режим RTSA ( параметры работы в реальном времени): полоса захвата 10 МГц (25 МГц и 40 МГц опц.); мин. длительность событий 9,3 мкс (до 7,45 мкс -опц.), SFDR <-50 дБн/Гц, 6 типов окон
• Встроенный трекинг-генератор: частотный диапазон 100 кГц - 4,5 ГГц, выходной уровень -40 дБм...0 дБм.
• Цветной дисплей  - диагональ 10,1" (1024х600)
• Интерфейсы LAN, USB, HDMI
• Размеры 410 х 224 х 135 мм
• Масса 4,95 кг.
