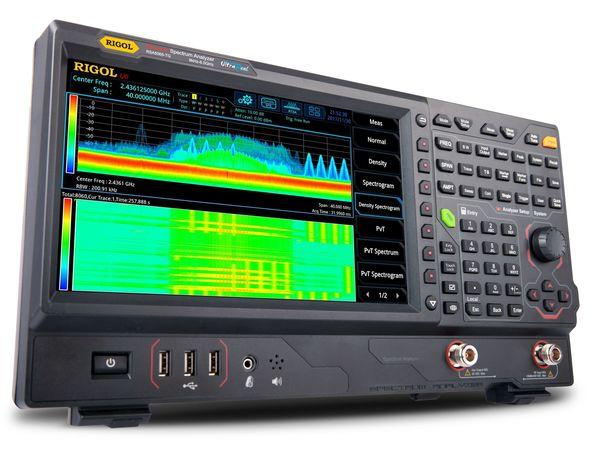

RSA5065 - анализатор спектра реального времени серии RIGOL RSA5000. Это высокопроизводительный измерительный прибор Hi-End класса с рабочим диапазоном частот от 9 кГц до 6,5 ГГц. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу, который включает сразу нескольких приборов, таких как:анализатор спектра общего назначения, анализатор спектра в реальном времени, векторный анализатор сигналов (опция), измеритель электромагнитных помех (опция). Кроме того, прибор легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. RSA5065 выполнен в моноблочном корпусе настольного исполнения (4,65 кг) и имеет ёмкостной сенсорный экран 10.1 дюйма. Пользовательский интерфейс разработан на основе сенсорной системы ввода с поддержкой жестов мультитач.
Особенности:
- Технология Ultra-Real (возможность работы как анализатор спектра реального времени (RTSA), анализ спектра без слепого времени, сложные режимы отображения)
- Низкий отображаемый средний уровень шумов (DANL): < -165 дБм (тип.)
- Низкий уровень фазового шума: < -108 дБн/Гц (тип.)
- Погрешность измерения амплитуды: <0.8 дБ
- Наилучшее разрешение по частоте (RBW) 1 Гц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Приложение для векторного анализа сигналов (опция)
- Полоса анализа в реальном времени до 40 МГц (опция)
- Различные режимы запуска, в том числе по частотной маске (FMT)
- Программное обеспечение для ПК
- Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
- Встроенные USB, LAN, HDMI интерфейсы связи
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Номер записи в ГосРеестре СИ
|
88167-23 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
6.5 |
Гармонические искажения
|
-60 дБн |
Фазовый шум
|
-95 dBc |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±1×10-6 |
Диагональ дисплея, дюйм
|
10,1" |
Интерфейс
|
HDMI, LAN, USB |
Питание
|
100-240 В |
Разрешение экрана
|
1024 х 600 |
Тип дисплея
|
Сенсорный емкостной |
Гарантия, (мес)
|
36 |
- Анализатор спектра
- Кабель питания
- Руководство
Рабочий диапазон частот | от 9 кГц до 6,5 ГГц |
Параметры встроенного источника опорной частоты | |
Опорная частота | 10 МГц |
Точность при калибровке |
<1 ppm <0,1 ppm (опция OCXO-C08) |
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C |
<0,5 ppm <0,005 ppm (опция OCXO-C08) |
Старение |
<1 ppm/год <0,03 ppm/год (опция OCXO-C08) |
Режим анализатора спектра общего назначения (GPSA) | |
Точность определения частоты | |
Разрешение | span / (кол-во точек развертки-1) |
Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты | |
Разрешение | 1 Гц |
Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
Полоса обзора (Span) | |
Диапазон | нулевая, от 10 Гц до макс. частоты |
Разрешение | 2 Гц |
Погрешность | ± span / (кол. точек развертки-1) |
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C) | |
Отстройка 1 кГц | <-95 дБн/Гц (тип.) |
Отстройка 10 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) |
Отстройка 100 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) |
Отстройка 1 МГц | <-115 дБн/Гц; <-117 дБн/Гц (тип.) |
Полоса пропускания (RBW) | |
Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 3 МГц, с шагом 1-3-10 |
Точность RBW | <5% |
Избирательность (60 дБ:3 дБ) | <5:1 |
Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 |
Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
Параметры измерения амплитуды | |
Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +30 дБм |
Максимальный входной уровень | |
Постоянное напряжение | 50 В |
Непрерывный РЧ-сигнал |
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
Перегрузка | +33 дБм (2 Вт) |
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
Без предусилителя | |
9 кГц...100 кГц | <-120 дБм (тип.) |
100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) |
20 МГц…1,5 ГГц | <-142 дБм, <-145 дБм (тип.) |
1,5 ГГц…2,7 ГГц | <-140 дБм, <-143 дБм (тип.) |
2,7 ГГц…3,2 ГГц | <-138 дБм, <-141 дБм (тип.) |
3,2 ГГц...5,5 ГГц | <-138 дБм, <-143 дБм (тип.) |
5,5 ГГц…6,5 ГГц | <-138 дБм, <-141 дБм (тип.) |
С предусилителем (опция RSA5000-PA) | |
100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) |
20 МГц…1,5 ГГц | <-162 дБм, <-165 дБм (тип.) |
1,5 ГГц…2,7 ГГц | <-160 дБм, <-163 дБм (тип.) |
2,7 ГГц…3,2 ГГц | <-158 дБм, <-161 дБм (тип.) |
3,2 ГГц...5,5 ГГц | <-156 дБм, <-161 дБм (тип.) |
5,5 ГГц…6,5 ГГц | <-154 дБм, <-159 дБм (тип.) |
Параметры отображаемого уровня | |
Логарифмическая шкала | от 1 до 200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 801 |
Количество графиков | 6 |
Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C) | |
Без предусилителя, 10 дБ аттенюатор | |
100 кГц…3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) |
3,2 ГГц...6,5 ГГц | <0,7 дБ; <0,5 дБ (тип.) |
С предусилителем (опция RSA5000-PA) 0 дБ аттенюатор | |
100 кГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
3,2 ГГц...6,5 ГГц | <0,9 дБ; <0,5 дБ (тип.) |
Параметры встроенного аттенюатора | |
Диапазон ослабления | от 0 до 50 дБ, с шагом 1 дБ |
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Установка опорного уровня | |
Логарифмическая шкала | от - 170 дБм до +30 дБм с шагом 0,01 дБ |
Линейная шкала | от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение |
Погрешность переключения RBW (RBW=30 кГц) | |
От 1 Гц до 1 МГц | <0,1 дБ |
3 МГц, 10 МГц | <0,3 дБ |
Параметры встроенного предусилителя (опция RSA5000-PA) | |
Частотный диапазон | от 100 кГц до 6,5 ГГц |
Коэффициент усиления | 20 дБ |
Погрешность измерения уровня | |
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C) | <0,8 дБ |
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.) | |
От 300 кГц до 3,2 ГГц | <1,6 дБ |
От 3,2 ГГц до 6,5 ГГц | <1,8 дБ |
Искажения | |
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) | +45 дБм |
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) | +11 дБм, тип. +15 дБм |
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл) | 0 дБм |
Развертка (Sweep) | |
Время развертки |
нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с |
Погрешность времени развертки |
нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5% |
Тип запуска | непрерывный, одиночный |
Триггер | |
Источник | свободный, внешний 1, внешний 2, видео |
Задержка |
нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс |
Режим анализатора спектра реального времени (RTSA) | |
Полоса анализа в реальном времени | 25 МГц, 40 МГц (опция RSA5000-B40) |
Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера 7,45 мкс |
Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
Количество графиков (трасс) | 6 |
Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) | |
Span | Мин. диапазон / Макс. диапазон |
40 МГц | 100 кГц / 3,21 МГц |
25 МГц | 62,8 кГц / 2,01 МГц |
10 МГц | 25,1 кГц / 804 кГц |
1 МГц | 2,51 кГц / 80,4 кГц |
100 кГц | 251 Гц / 8,04 кГц |
Максимальная частота дискретизации | 51,2 Мвыб/сек |
Скорость БПФ | 146,484 БПФ/сек |
Количество маркеров | 8 |
Разрешение по амплитуде | 0,01 дБ |
Количество точек по частоте | 801 |
Время захвата (макс. дискретизация) | >156,5 мкс |
Амплитудные измерения | |
Неравномерность АЧХ | ± 0,5 дБ |
Динамический диапазон без паразитных составляющих (SFDR) | <-60 дБн |
Измерение спектральной плоскости | |
Диапазон плотности | от 0 до 100% с шагом 0,1% |
Минимальная полоса обзора | 5 кГц |
Персистенция | 32 мс...10 с |
Измерение спектрограмм | |
Глубина памяти | 8192 точки |
Динамический диапазон (охват. Bitmap) | 200 дБ |
Измерение распределения мощности по времени (PVT) | |
Мин. время захвата | 187,9 мкс |
Макс. время захвата | 40 с |
Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
Запуск по частотной маске FMT | |
Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
Разрешение запуска | 0,5 дБ |
Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |
Входы/Выходы | |
ВЧ вход |
разъем N-типа (female) импеданс 50 Ом |
Вход / Выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
Вход / Выход внешнего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
Вход внешнего запуска 1 |
разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень |
Вход внешнего запуска 2 /Выход синхронизации |
Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
Выход ПЧ |
частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом |
Общие данные | |
Дисплей | 10,1" сенсорный экран, 1024 х 600 пикселей |
Память |
внутренняя: 512 Мб внешняя: USB-флэш накопитель |
Интерфейсы | USB, LAN, HDMI |
Электропитание | 220 В, 50 Гц, макс. 90 Вт со всеми опциями |
Диапазон рабочих температур | от 0 до 50 °C |
Габаритные размеры | 410 x 224 х 135 мм |
Масса | 4,65 кг |
