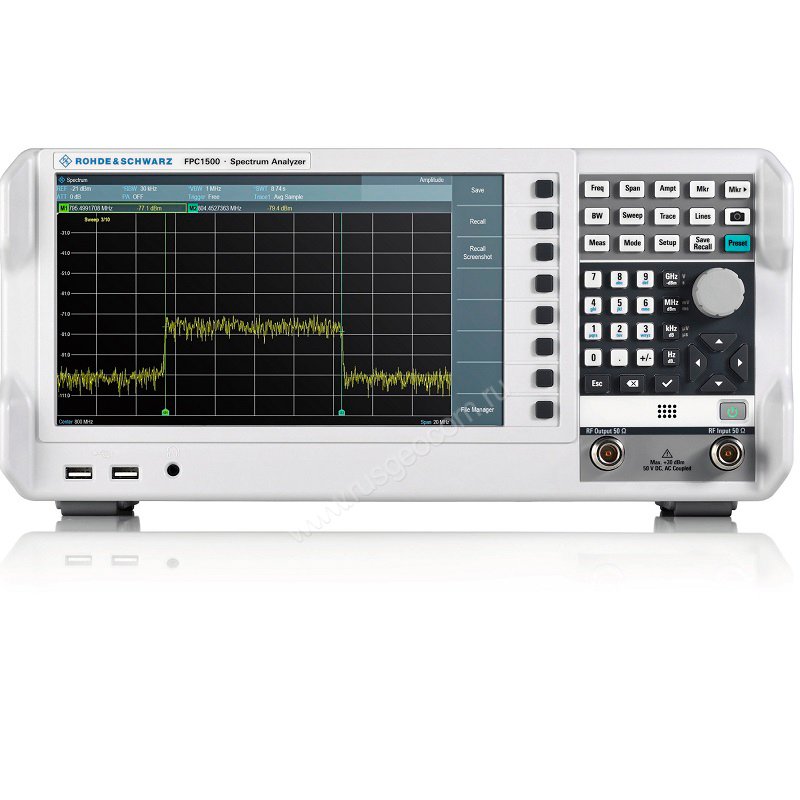

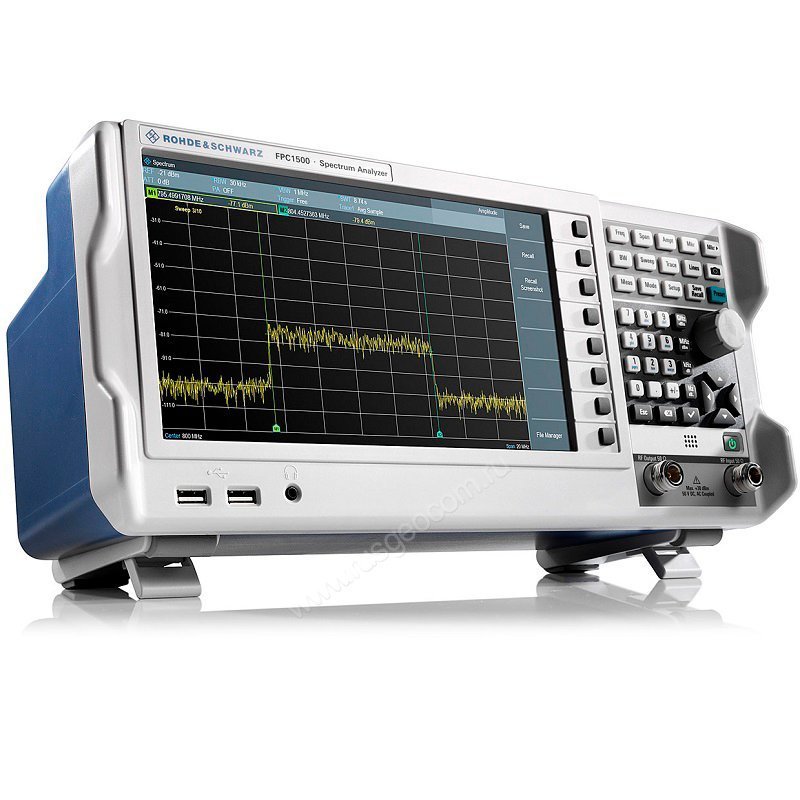

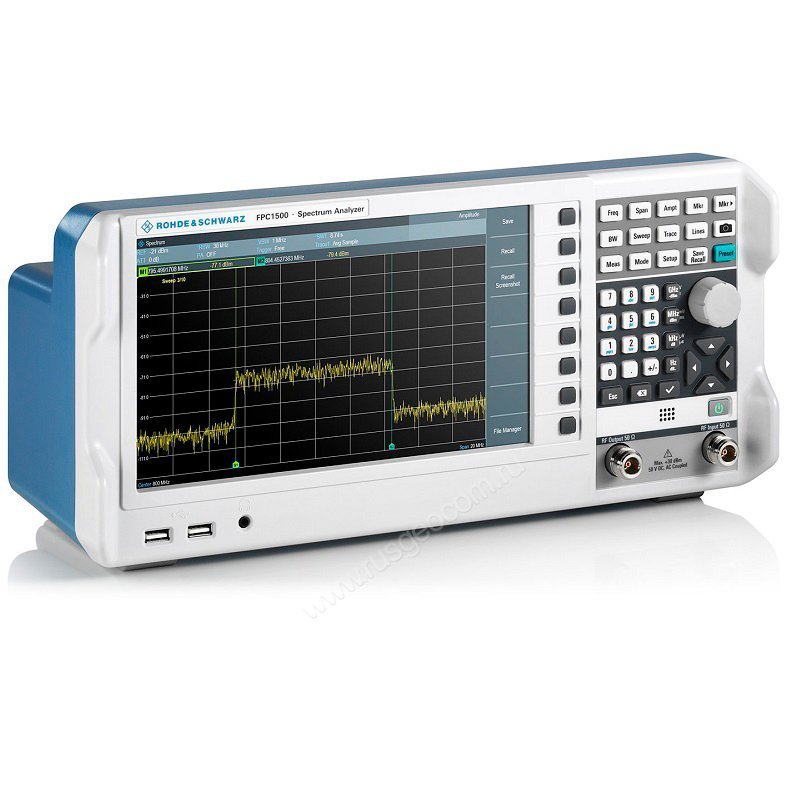

Анализатор спектра Rohde & Schwarz FPC1500 с частотным диапазоном от 5 кГц до 1 ГГц представляет собой настольный измерительный прибор бюджетной линейки в компактном исполнении, который обладает оптимальным соотношением между функциональностью и ценой. При лучших в своем классе ВЧ характеристиках и опциональной расширяемости базовых возможностей он является наиболее подходящим решением для учебных заведений, лабораторий, производственных предприятий, сервисных центров и т.п. По сравнению с младшей моделью серии FPC этот анализатор спектра отличается более широкими возможностями – за счет наличия встроенного многорежимного генератора и набора дополнительных функций, заменяя собой сразу три прибора, наиболее востребованных на рабочем месте радиоинженера.
Особенности:
- Функция векторного анализа цепей, доступная в качестве опции, позволяет контролировать импеданс и другие параметры антенн, фидеров, кабельных линий и т.п., с использованием диаграммы Смита, что повышает наглядность таких работ.
- Встроенный КВСН-мост дает возможность быстро переводить Rohde & Schwarz FPC1500 в режим однопортовых векторных измерений, например, при исследовании потерь, отражения и передачи сигналов оборудования и ВЧ-компонентов, не тратя время на подключение и отключение внешних согласующих устройств.
- Внутренний многофункциональный генератор может использоваться не только в качестве стандартного синтезатора частоты, который работает в следящем режиме при исследовании спектра, но и способен генерировать свободные или связанные непрерывные колебания, выполняя роль независимого источника сигналов.
- Крупноразмерный дисплей с разрешением 1366 x 768 пикселей – самый большой среди приборов бюджетной категории, обеспечивает высокую наглядность работ и комфортность считывания данных.
Преимущества:
При расширении круга измерительных задач, которые стоят перед вами, вместо покупки более совершенного устройства, достаточно нарастить функциональность имеющегося прибора, воспользовавшись программными и аппаратными опциями. Так можно увеличить верхний предел частотного диапазона, повысить чувствительность, активировать режимы измерительного приемника, анализатора модуляций, расширенных измерений и т.д.
Дистанционное управление прибором может производиться в среде R&S®MobileView либо R&S®InstrumentView с помощью ПК, подключаемого через интерфейс USB или Ethernet. Опционально прибор может быть дооснащен Wi-Fi модулем, что существенно повышает мобильность работ, позволяя отказаться от традиционных кабельных соединителей.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
1 |
Гармонические искажения
|
-60 дБн |
Фазовый шум
|
-92 dBc |
Максимальный измеряемый уровень
|
+36 дБм |
Опорный генератор
|
±1×10-6 |
Диагональ дисплея, дюйм
|
10,1" |
Интерфейс
|
LAN, USB |
Питание
|
100-240 В |
Разрешение экрана
|
1366 х 768 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
12 |
Диапазон частот | |
Анализатор FPC1500 | от 5 кГц до 1 ГГц |
с опцией FPC-B2 | от 5 кГц до 2 ГГц |
с опцией FPC-B3 | от 5 кГц до 3 ГГц |
Разрешение по частоте | 1 Гц |
Полоса разрешения | от 1 Гц до 3 МГц с шагом 1/3 |
Средний уровень собственного шума (DANL) | |
ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ом, полоса разрешения (RBW) = 100 Гц, полоса видеофильтра (VBW) = 10 Гц, детектор отсчетов, логарифмическая шкала, нормирование к 1 Гц | ± 1,5 % полной шкалы |
Частота | Предусилитель FPC1000 выкл. |
от 1 МГц до 10 МГц | < –130 дБмВт, –138 дБмВт (тип.) |
от 10 МГц до 1 ГГц | < –142 дБмВт, –146 дБмВт (тип.) |
от 1 ГГц до 3 ГГц | < –140 дБмВт, –144 дБмВт (тип.) |
Частота | Предусилитель FPC1000 вкл. |
от 1 МГц до 10 МГц | < –150 дБмВт, –160 дБмВт (тип.) |
от 10 МГц до 3 ГГц | < –158 дБмВт, –163 дБмВт (тип.) |
Точка пересечения третьего порядка (IP3) | |
Динамический диапазон без интермодуляции, Уровень сигнала 2 × –20 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. |
+7 дБмВт (изм.) |
Погрешность измерения уровня | |
Абсолютная частотная погрешность на 100 МГц | от +20 °C до +30 °C < 0,3 дБ |
АЧХ (от +20 °C до +30 °C) |
100 кГц ≤ f < 10 МГц; <1,5 дБ (ном.) 10 МГц ≤ f ≤ 3 ГГц; < 1 |
