ГОСРЕЕСТР
Артикул:
m-121916
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
26744-09
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
40
Все характеристики
13 567 668 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

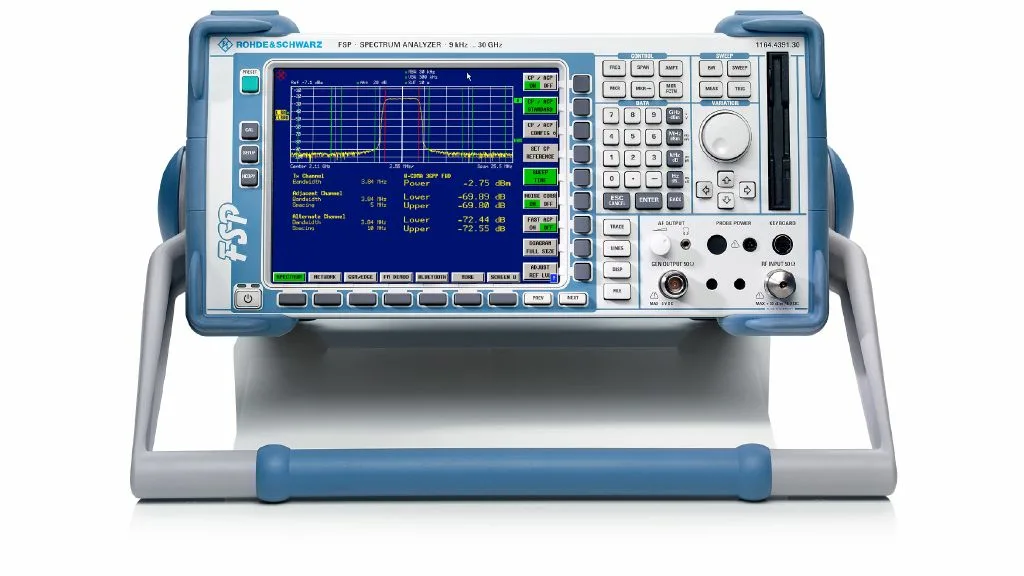

Анализатор спектра Rohde & Schwarz FSP — это высокоточный измерительный прибор, предназначенный для анализа сигналов в диапазоне от 9 кГц до 40 ГГц. Благодаря широкому спектру возможностей он идеально подходит для использования в сфере радиочастотных исследований, тестирования беспроводных систем связи и других высокочастотных приложений.
Прибор оснащен опорным кварцевым генератором с номинальной частотой 10 МГц, что обеспечивает высокую стабильность измерений. Низкий уровень гармонических искажений (-60 дБн/Гц) и фазового шума (-91 дБн/Гц) гарантирует точность анализа даже в условиях сложных сигналов. Максимальный измеряемый уровень достигает +30 дБм, что делает его универсальным инструментом как для слабых, так и для мощных радиочастотных сигналов.
Одним из ключевых преимуществ Rohde & Schwarz FSP является возможность использования аналоговых фильтров с полосой пропускания от 300 кГц до 10 МГц, которые настраиваются с шагом 1, 3 или 10. Это позволяет детально анализировать сигналы разной ширины спектра, адаптируясь к специфическим требованиям измерений.
Визуализация данных осуществляется на цветном ЖК-дисплее SVGA с диагональю 21 см, обеспечивающем четкое и детализированное отображение измерений. Для удобства интеграции и удаленного управления анализатор спектра оснащен интерфейсами GPIB, RS-232-C, а также поддерживает LAN (опционально) и USB.
Благодаря высокой точности, широкому функционалу и надежности, Rohde & Schwarz FSP становится оптимальным решением для профессионалов, работающих в сфере радиочастотного анализа, разработчиков электронных систем и специалистов по тестированию беспроводных технологий.
Документы
Госреестр 26744-09
361,1 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
26744-09 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
40 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-91 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB, RS-232, GPIB |
|
Гарантия, (мес)
|
12 |
| R&S FSP40 | 20 Гц1/ 9 кГц - 40 ГГц | |
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп | ± 1 × 10-6 | |
| с опцией термостатированного генератора опорной частоты R&S FSP-B4 | ± 1 × 10-7 | |
| Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур | ± 1 × 10-6 | |
| с опцией R&S FSP-B4 | ± 1 × 10-8 | |
| Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(δоп × Fизм + R) | |
| Разрешение частотомера, R | 0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц | |
| Диапазон полос обзора | 0 Гц; 10 Гц - полный диапазон частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1% | |
| Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более |
1 кГц 10 кГц 100 кГц 1 МГц |
минус 100 дБн/Гц минус 106 дБн/Гц минус 110 дБн/Гц минус 120 дБн/Гц |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW |
10 Гц - 10 МГц (с шагом 1-3) 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС) |
|
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
±3 % ±10 % от -30 % до 10 % |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW | 200 Гц, 9кГц, 120 кГц | ±3 % |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более: |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
5:1 15:1 7:1 |
|
1 Опция расширения диапазона частот R&S FSP-B29 2 При температуре (25 ± 5) °С |
||
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 5:1 | |
| Диапазон перестройки полос видеофильтра | 1 Гц -10 МГц (с шагом 1-3) | |
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт | |
| Средний уровень собственных шумов при полосе пропускания 10 Гц, не более: | ||
| на частоте 9 кГц | минус 95 дБмВт | |
| на частоте 100 кГц | минус 100 дБмВт | |
| на частоте 1 МГц | минус 120 дБмВт | |
| в диапазоне частот от 10 МГц до 1 ГГц | минус 140 дБмВт | |
| в диапазоне частот от 1 ГГц до 3 ГГц | минус 138 дБмВт | |
| в диапазоне частот от 3 ГГц до 7 ГГц | минус 135 дБмВт | |
| в диапазоне частот от 7 ГГц до 13,6 ГГц | минус 132 дБмВт | |
| в диапазоне частот от 13,6 ГГц до 30 ГГц | минус 120 дБмВт (для R&S FSP40) | |
| в диапазоне частот 30 ГГц до 40 ГГц | минус 112 дБмВт (для R&S FSP40) | |
| в диапазоне частот от 10 МГц до 2 ГГц | с опцией предварительного усилителя R&S FSP-B25 | минус 152 дБмВт |
| в диапазоне частот от 2 ГГц до 7 ГГц | минус 150 дБмВт | |
| на частоте 20 Гц | с опцией R&S FSP-B29 | минус 58 дБмВт |
| на частоте 100 Гц | минус 75 дБмВт | |
| на частоте 1 кГц | минус 85 дБмВт | |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц | опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц | ±0,2 дБ |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более |
|
|
|
от 9 кГц до 50 кГц от 50 кГц до 3 ГГц от 3 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 30 ГГц |
+0,5/ минус 1,0 дБ ±0,5 дБ ±2,0 дБ ±2,5 дБ ±3 дБ ±4 дБ |
|
|
от 30 ГГц до 40 ГГц до 9 кГц от 10 МГц до 3 ГГц от 3 ГГц до 7 ГГц |
с опцией R&S FSP-B29 | ±1,0 дБ |
| с включенным предварительным усилителем (опция R&S FSP-B25) |
±1,0 дБ ±2,0 дБ |
|
| Диапазон установки опорного уровня | (от минус 130 до +30) дБмВт с шагом 0,1 дБ | |
| Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ± 0,2 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 дБ до 70 дБ через 10 дБ | |
| с опцией R&S FSP-B25 | от 0 дБ до 75 дБ через 5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц) | ± 0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW |
10 Гц -100 кГц 300 кГц-10 МГц 1 Гц - 3 кГц (фильтры БПФ) |
±0,1 дБ ±0,2 дБ ±0,2 дБ |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) |
при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ в диапазоне от минус 70 дБ до минус 90 дБ при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ в диапазоне от минус 50 до минус 70 дБ |
± 0,2 дБ ± 0,5 дБ ± 0,2 дБ ± 0,5 дБ |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц | в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц | ± 0,5 дБ |
| Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более |
20 МГц - 200 МГц 200 МГц - 3 ГГц 3 ГГц-7 ГГц 7 ГГц-13,6 ГГц |
минус 70 дБн минус 64 дБн минус 56 дБн |
| 30 ГГц - 40 ГГц | минус 80 дБн | |
| Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более |
до 100 МГц 100 МГц - 1,5 ГГц свыше 1,5 ГГц |
минус 35 дБн минус 45 дБн минус 90 дБн |
| Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более |
до 7 ГГц 7 ГГц - 13,6 ГГц 13,6 ГГц - 30 ГГц |
минус 70 дБн минус 64 дБн минус 56 дБн |
| Уровень сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБмВт |
| Входное сопротивление анализатора | 50 Ом | |
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более |
до 3 ГГц 3 ГГц - 7 ГГц 7 ГГц-13 Гц 1 3 ГГц - 40 ГГц |
1,5 2,0 2,5 3,0 |
|
Разъем СВЧ входа: R&S FSP3/7/13 R&S FSP30 R&S FSP40 |
N-тип «розетка» N-тип и 3,5 мм «розетки» N-тип и 2,92 мм «розетки» |
|
| Характеристики следящего генератора (опция R&S FSP-B9) | ||
| Диапазон частот сигнала | от 9 кГц до 3,0 ГГц | |
| Диапазон уровней сигнала | от минус 30 дБмВт до 0 дБмВт | |
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц | ± 1,0 дБ | |
| Неравномерность амплитудно-частотной характеристики относительно уровня, не более | уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц | ± 1,0 дБ |
| уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц | ± 3,0 дБ | |
| Разъем СВЧ выхода: | N-тип «розетка» | |
| Рабочие условия эксплуатации |
Температура (+5 ..... +40) °С Относительная влажность воздуха (40 - 95) % |
|
| Условия хранения и транспортирования |
Температура (- 40 ..... +70)°С Относительная влажность воздуха не более 95% |
|
| Масса, не более | 12 кг | |
| Габаритные размеры | 412 мм х 197 мм х 417 мм | |
| Питание от сети переменного тока | (100 - 240) В; (50 - 400) Гц | |
| Потребляемая мощность | 150 Вт | |
| Питание от напряжения постоянного тока | опция R&S FSP-B30 | (10-28) В |
| Время прогрева | 15 мин | |
Rohde & Schwarz основана в 1933 г. учеными Физико-технического Университета в Йене (Германия) Лотаром Роде и Германом Шварцем. Как независимая семейная компания, Rohde & Schwarz полагается в своем развитии на собственные ресурсы.
