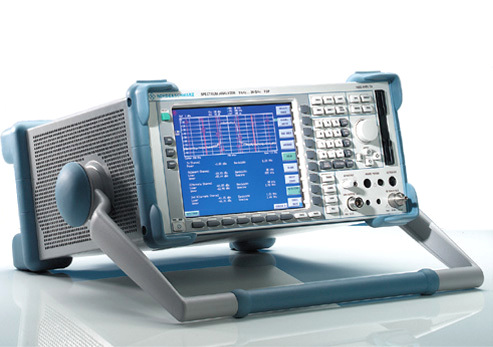

Анализатор спектра Rohde & Schwarz FSP40 представляет собой высокоточный измерительный прибор, предназначенный для анализа сигналов в широком диапазоне частот. Он охватывает частоты от 20 Гц до 40 ГГц, что делает его универсальным решением для тестирования радиочастотных и микроволновых сигналов. В его основе лежит высокостабильный кварцевый генератор с номинальной частотой 10 МГц, обеспечивающий надежную работу в различных условиях.
Благодаря высокой точности, пределы допускаемой основной относительной погрешности опорного генератора составляют всего ±1 × 10⁻⁶, что гарантирует достоверность измерений. Устройство поддерживает разные уровни разрешения частотомера, начиная от 0,1 Гц и заканчивая 10 кГц, что позволяет детально анализировать частотные характеристики сигналов. Одной из ключевых особенностей прибора является низкий уровень фазовых шумов. При несущей частоте 1 ГГц его уровень при значительном отстройке от несущей достигает минус 120 дБн/Гц, что демонстрирует высокое качество генерации сигнала.
Средний уровень собственных шумов прибора при полосе пропускания 10 Гц не превышает минус 140 дБмВт, что минимизирует влияние внутренних шумов на измерения. Пользователь может устанавливать опорный уровень в широком диапазоне от минус 130 до +30 дБмВт с шагом 0,1 дБ, что позволяет адаптировать прибор к разным сценариям тестирования. Для подключения используются высокочастотные разъемы N-типа и 2,92 мм «розетки», обеспечивающие надежный контакт и стабильную передачу сигнала.
В результате Rohde & Schwarz FSP40 является мощным инструментом для спектрального анализа, подходящим для лабораторных исследований, тестирования радиоэлектронных устройств и работы с высокочастотными сигналами. Его высокая точность, широкий диапазон частот и продуманная конструкция делают его надежным решением для профессионалов в области связи, электроники и радиотехники.
| R&S FSP40 | 20 Гц1/ 9 кГц - 40 ГГц | |
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора2, δоп | ± 1 × 10-6 | |
| с опцией термостатированного генератора опорной частоты R&S FSP-B4 | ± 1 × 10-7 | |
| Пределы допускаемой дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур | ± 1 × 10-6 | |
| с опцией R&S FSP-B4 | ± 1 × 10-8 | |
| Пределы допускаемой абсолютной погрешности измерения частоты Fизм в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(δоп × Fизм + R) | |
| Разрешение частотомера, R | 0,1 Гц; 1 Гц; 10 Гц, 100 Гц, 1 кГц; 10 кГц | |
| Диапазон полос обзора | 0 Гц; 10 Гц - полный диапазон частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1% | |
| Уровень фазовых шумов на несущей частоте 1 ГГц, при отстройке от несущей, не более |
1 кГц 10 кГц 100 кГц 1 МГц |
минус 100 дБн/Гц минус 106 дБн/Гц минус 110 дБн/Гц минус 120 дБн/Гц |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW |
10 Гц - 10 МГц (с шагом 1-3) 1 Гц - 30 кГц (с шагом 1-3) - фильтры БПФ 200 Гц, 9 кГц, 120 кГц - фильтры электромагнитной совместимости (ЭМС) |
|
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
±3 % ±10 % от -30 % до 10 % |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ, при RBW | 200 Гц, 9кГц, 120 кГц | ±3 % |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), при RBW, не более: |
10 Гц - 100 кГц 300 кГц - 3 МГц 10 МГц |
5:1 15:1 7:1 |
|
1 Опция расширения диапазона частот R&S FSP-B29 2 При температуре (25 ± 5) °С |
||
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 5:1 | |
| Диапазон перестройки полос видеофильтра | 1 Гц -10 МГц (с шагом 1-3) | |
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт | |
| Средний уровень собственных шумов при полосе пропускания 10 Гц, не более: | ||
| на частоте 9 кГц | минус 95 дБмВт | |
| на частоте 100 кГц | минус 100 дБмВт | |
| на частоте 1 МГц | минус 120 дБмВт | |
| в диапазоне частот от 10 МГц до 1 ГГц | минус 140 дБмВт | |
| в диапазоне частот от 1 ГГц до 3 ГГц | минус 138 дБмВт | |
| в диапазоне частот от 3 ГГц до 7 ГГц | минус 135 дБмВт | |
| в диапазоне частот от 7 ГГц до 13,6 ГГц | минус 132 дБмВт | |
| в диапазоне частот от 13,6 ГГц до 30 ГГц | минус 120 дБмВт (для R&S FSP40) | |
| в диапазоне частот 30 ГГц до 40 ГГц | минус 112 дБмВт (для R&S FSP40) | |
| в диапазоне частот от 10 МГц до 2 ГГц | с опцией предварительного усилителя R&S FSP-B25 | минус 152 дБмВт |
| в диапазоне частот от 2 ГГц до 7 ГГц | минус 150 дБмВт | |
| на частоте 20 Гц | с опцией R&S FSP-B29 | минус 58 дБмВт |
| на частоте 100 Гц | минус 75 дБмВт | |
| на частоте 1 кГц | минус 85 дБмВт | |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 30 дБмВт на частоте 128 МГц | опорный уровень минус 20 дБмВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц | ±0,2 дБ |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 128 МГц в диапазоне частот, не более |
|
|
|
от 9 кГц до 50 кГц от 50 кГц до 3 ГГц от 3 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 30 ГГц |
+0,5/ минус 1,0 дБ ±0,5 дБ ±2,0 дБ ±2,5 дБ ±3 дБ ±4 дБ |
|
|
от 30 ГГц до 40 ГГц до 9 кГц от 10 МГц до 3 ГГц от 3 ГГц до 7 ГГц |
с опцией R&S FSP-B29 | ±1,0 дБ |
| с включенным предварительным усилителем (опция R&S FSP-B25) |
±1,0 дБ ±2,0 дБ |
|
| Диапазон установки опорного уровня | (от минус 130 до +30) дБмВт с шагом 0,1 дБ | |
| Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора | ± 0,2 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 дБ до 70 дБ через 10 дБ | |
| с опцией R&S FSP-B25 | от 0 дБ до 75 дБ через 5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора (на частоте 128 МГц) | ± 0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW |
10 Гц -100 кГц 300 кГц-10 МГц 1 Гц - 3 кГц (фильтры БПФ) |
±0,1 дБ ±0,2 дБ ±0,2 дБ |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) |
при RBW ≤ 100 кГц в диапазоне от 0 дБ до минус 70 дБ в диапазоне от минус 70 дБ до минус 90 дБ при RBW ≥ 300 кГц в диапазоне от 0 дБ до минус 50 дБ в диапазоне от минус 50 до минус 70 дБ |
± 0,2 дБ ± 0,5 дБ ± 0,2 дБ ± 0,5 дБ |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне частот от 50 кГц до 3 ГГц | в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 16 дБ, RBW ≤ 100 кГц | ± 0,5 дБ |
| Интермодуляционные искажения 3-го порядка при уровне сигналов на смесителе минус 30 дБмВт и сдвигом по частоте не менее 5 × RBW или 10 кГц (что больше), в диапазоне частот, не более |
20 МГц - 200 МГц 200 МГц - 3 ГГц 3 ГГц-7 ГГц 7 ГГц-13,6 ГГц |
минус 70 дБн минус 64 дБн минус 56 дБн |
| 30 ГГц - 40 ГГц | минус 80 дБн | |
| Гармонические искажения 2-го порядка при уровне сигнала на смесителе минус 10 дБмВт, в диапазоне частот, не более |
до 100 МГц 100 МГц - 1,5 ГГц свыше 1,5 ГГц |
минус 35 дБн минус 45 дБн минус 90 дБн |
| Негармонические искажения при уровне сигнала на смесителе минус 10 дБмВт и отстройке от несущей не менее 100 кГц, в диапазоне частот, не более |
до 7 ГГц 7 ГГц - 13,6 ГГц 13,6 ГГц - 30 ГГц |
минус 70 дБн минус 64 дБн минус 56 дБн |
| Уровень сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБмВт |
| Входное сопротивление анализатора | 50 Ом | |
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более |
до 3 ГГц 3 ГГц - 7 ГГц 7 ГГц-13 Гц 1 3 ГГц - 40 ГГц |
1,5 2,0 2,5 3,0 |
|
Разъем СВЧ входа: R&S FSP3/7/13 R&S FSP30 R&S FSP40 |
N-тип «розетка» N-тип и 3,5 мм «розетки» N-тип и 2,92 мм «розетки» |
|
| Характеристики следящего генератора (опция R&S FSP-B9) | ||
| Диапазон частот сигнала | от 9 кГц до 3,0 ГГц | |
| Диапазон уровней сигнала | от минус 30 дБмВт до 0 дБмВт | |
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала 0 дБмВт на частоте 128 МГц | ± 1,0 дБ | |
| Неравномерность амплитудно-частотной характеристики относительно уровня, не более | уровень 0 дБм в диапазоне частот 100 кГц - 2 ГГц | ± 1,0 дБ |
| уровень (минус 25 - 0) дБм в диапазоне частот 9 кГц - 3 ГГц | ± 3,0 дБ | |
| Разъем СВЧ выхода: | N-тип «розетка» | |
| Рабочие условия эксплуатации |
Температура (+5 ..... +40) °С Относительная влажность воздуха (40 - 95) % |
|
| Условия хранения и транспортирования |
Температура (- 40 ..... +70)°С Относительная влажность воздуха не более 95% |
|
| Масса, не более | 12 кг | |
| Габаритные размеры | 412 мм х 197 мм х 417 мм | |
| Питание от сети переменного тока | (100 - 240) В; (50 - 400) Гц | |
| Потребляемая мощность | 150 Вт | |
| Питание от напряжения постоянного тока | опция R&S FSP-B30 | (10-28) В |
| Время прогрева | 15 мин | |
