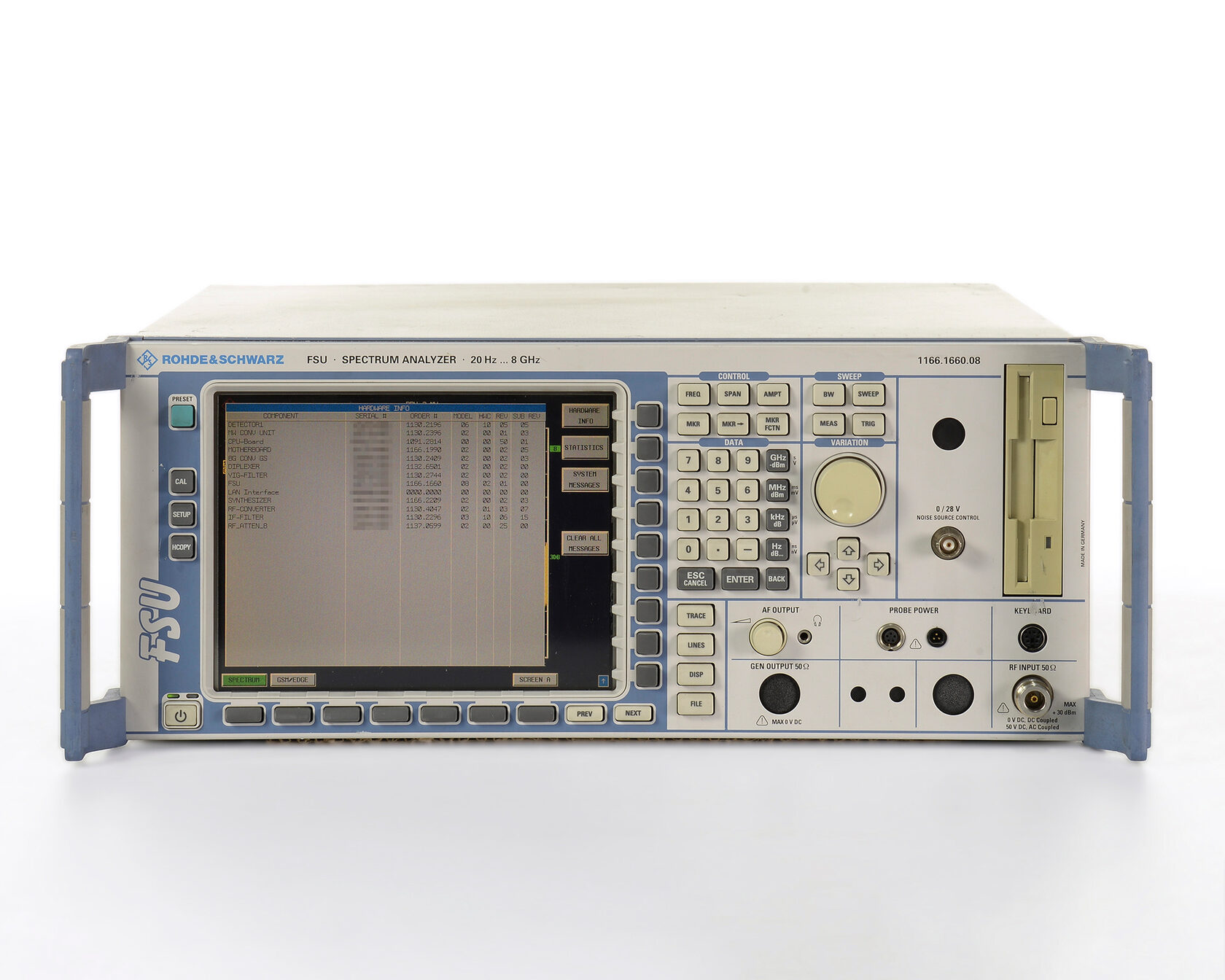

Анализатор спектра Rohde & Schwarz FSU8 (демонстрационный)

Анализатор спектра Rohde & Schwarz FSU8 — это высокопроизводительный прибор, разработанный для детального анализа радиочастотных сигналов в диапазоне от 20 Гц до 8 ГГц. Благодаря выдающимся техническим характеристикам, он идеально подходит для задач, требующих высокой точности, широкого динамического диапазона и быстродействия.

Один из ключевых параметров этого анализатора — низкий отображаемый средний уровень шумов, который составляет -158 дБм (1 Гц) без использования предусилителя. Это обеспечивает возможность регистрации даже самых слабых сигналов, что особенно важно при анализе спектра в условиях низкого уровня сигнала и большого количества помех. Высокая чистота сигнала достигается также за счет низкого фазового шума: при отстройке 10 кГц от несущей в 640 МГц его уровень составляет -123 dBc/Гц. Это делает FSU8 отличным инструментом для измерений в областях, требующих высокой стабильности и минимального уровня паразитных составляющих.

Для оценки нелинейных искажений прибор оснащен высокой точкой пересечения по интермодуляционным составляющим третьего порядка (TOI), которая составляет +25 дБм. Это свидетельствует о его способности точно измерять мощные сигналы без внесения значительных искажений. Кроме того, Rohde & Schwarz FSU8 обладает исключительной точностью измерений: общая погрешность уровня не превышает 0,3 дБ на частотах до 3,6 ГГц, что гарантирует достоверность полученных результатов даже при строгих требованиях к измерениям.

Высокая скорость анализа является еще одним преимуществом устройства. Оно способно выполнять до 70 измерений в секунду, что делает его незаменимым инструментом при настройке и тестировании радиоэлектронного оборудования в условиях производства или исследований. Оцифровка промежуточной частоты осуществляется с разрешением 14 бит при полосе 32 МГц (основная промежуточная частота — 20,4 МГц), что позволяет анализировать широкий спектр сигналов с высокой детализацией.

Удобство работы с Rohde & Schwarz FSU8 обеспечивается цветным ЖК-дисплеем SVGA диагональю 21 см, который демонстрирует четкое и информативное отображение спектра. Для интеграции в автоматизированные системы прибор оснащен интерфейсами GPIB, RS-232-C, LAN и USB, обеспечивая гибкость в подключении и управлении. Все эти характеристики делают FSU8 одним из наиболее надежных и точных анализаторов спектра в своем классе.
