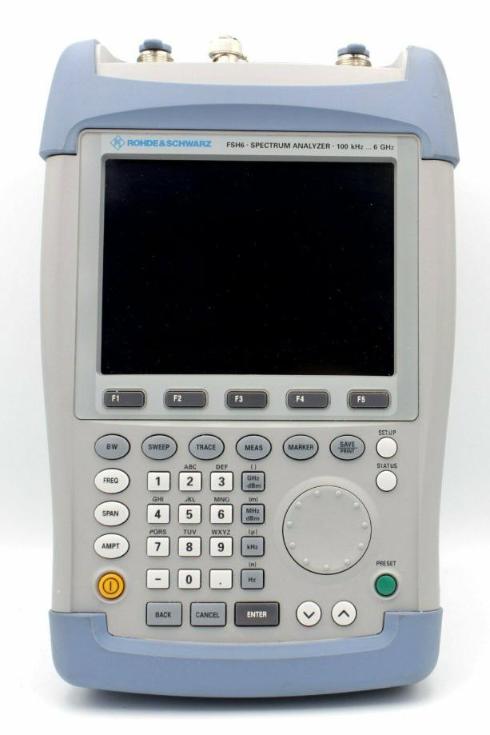

Анализатор спектра с предусилителем Rohde & Schwarz FSH6 (FSH6.26) представляет собой высокотехнологичное устройство, предназначенное для детального анализа радиочастотных сигналов в диапазоне от 100 кГц до 6 ГГц. Это устройство, зарегистрированное в ГосРеестре СИ под номером 31278-08, успешно используется в различных областях, включая телекоммуникации, радиоэлектронику и научные исследования.
Одной из ключевых характеристик FSH6 является его способность обнаруживать и анализировать сигналы с минимальными гармоническими искажениями, которые составляют -60 дБн/Гц. Это позволяет пользователям получать точные и чистые данные о спектре сигналов, что особенно важно при тестировании и диагностике радиочастотных систем. Фазовый шум устройства достигает -100 дБн/Гц, что также способствует высокой точности измерений, позволяя выявлять даже самые слабые сигналы на фоне шумов.
Максимальный измеряемый уровень составляет +30 дБм, что делает FSH6 универсальным инструментом для работы с широким диапазоном сигналов. Опорный генератор устройства обладает высокой стабильностью с отклонением ±1×10^-6, что обеспечивает надежность и точность в проведении измерений. Разрешающая способность по частоте варьируется от 100 Гц до 1 МГц, что позволяет детально анализировать спектр и выявлять узкие полосы частот.
FSH6 также оснащен несколькими типами детекторов, включая детекторы с выборкой, пиковый, автопиковый и среднеквадратичный, что обеспечивает гибкость в выборе методов анализа в зависимости от специфики задачи. Установленные опции, такие как дистанционное управление (FSH-K1) и следящий генератор, расширяют функциональные возможности устройства, позволяя легко интегрировать его в существующие системы тестирования.
В целом, анализатор спектра Rohde & Schwarz FSH6 представляет собой мощный и надежный инструмент, способный удовлетворить требования самых взыскательных пользователей, обеспечивая высокую точность и эффективность в анализе радиочастотных сигналов. Этот прибор станет незаменимым помощником для инженеров и исследователей, стремящихся к получению качественных данных в своих проектах.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
31278-08 |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
6 |
|
Гармонические искажения
|
-60 дБн/Гц |
|
Фазовый шум
|
-100 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Интерфейс
|
RS-232 |
|
Питание
|
Сменный Ni-MH аккумулятор |
|
Тип дисплея
|
Цветной ЖК |
|
Разрешение дисплея
|
320 х 240 |
|
Гарантия, (мес)
|
1 |
- Анализатор спектра;
- Кабель питания;
- Руководство пользователя.
- FSH-K1 Дистанционное управление
- FSH-K2 Векторные измерения прямых и отраженных сигналов
- FSH-K3 Режим измерительного приёмника
- FSH-B1 Измерение расстояния до места повреждения
| Диапазон частот | от 100 кГц до 6 ГГц |
|
Разрешающая способность по частоте |
от 100 Гц до 1 МГц |
| Видеополосы | от 10 Гц до 1 Мгц |
|
Отображаемый средний уро- вень шума |
–135 дБм (100 Гц) (ном.) |
|
Точка пересечения по интер- модуляционным составляющим третьего порядка |
13 дБм (ном.) |
| Фазовый шум SSB | < –100 dBc (1 Гц) при отстройке 100 кГц |
| Детекторы | С выборкой, пиковый (макс./мин.), автопиковый, среднеквадратичный |
| Погрешность измерения уровня | < 1,5 дБ, ном. 0,5 дБ |
| Опорный уровень | от –80 дБм до +20 дБм |
| Габариты | 170 × 120 × 270 мм |
| Масса | 2,5 кг |
