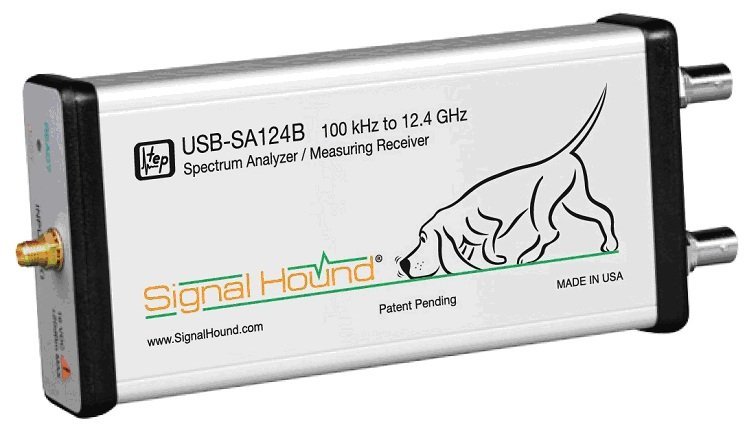

Версия анализатора спектра с расширенным до 12,4 ГГц рабочим диапазоном частот.
Диапазон рабочих частот анализатора спектра – 100 кГц…12,4 ГГц. Динамический диапазон от -151 дБм до 10 дБм. Полоса разрешения по частоте от 0,1 Гц до 250 кГц и 6 МГц. Устройство USB-SA124B включает в себя измерительный приемник с большим динамическим диапазоном: 0 дБм… -125 дБм (150 кГц - 1 ГГц), 0 дБм… -115 дБм (1 ГГц – 4,4 ГГц). Относительная точность измерений - 0,25 дБ. Точность при измерении амплитуды сигналов с АМ и ЧМ – 1%.
Анализатор спектра предназначен для измерений параметров относительно узкополосных сигналов – до 20 МГц. Аппаратная и программная части полностью совместимы с компьютерами на базе операционной системы Windows. Анализатор USB-SA124B может быть выполнен со встроенным термостатированным кварцевым генератором (опция 2).
USB-SA124B может работать как измерительный приемник и измеритель фазовых шумов в диапазоне отстроек от несущей 1 Гц...250 кГц. Прибор позволяет прослушивать демодулированные АМ, ЧМ сигналы и сигналы с однополосной амплитудной модуляцией.
В комплекте с трекинг-генератором USB-TG124A анализатор спектра USB-SA124B позволяет выполнять измерения АЧХ различных СВЧ устройств. При использовании программного обеспечения Spike анализатор спектра может работать в реальном времени с полосой 250 кГц.
| Параметр | Значение | |||
|---|---|---|---|---|
| Диапазон частот анализатора спектра |
100 кГц...12,4 ГГц |
|||
| Стабильность встроенного источника частоты |
±1E-6 опционально 1E-7 |
|||
| Полосы пропускания анализатора спектра (RBW) | 0.1 Гц...250 кГц и 6 МГц | |||
| Отображаемый средний уровень шумов (DANL), дБм: | ||||
| Диапазон частот |
DANL (Аттенюатор на 0 dB, VBW=RBW<100 кГц, опорный уровень -70 дБ, 16 усреднений) |
|||
| 100 кГц - 10 МГц | -147 | |||
| 10 МГц - 100 МГц | -151 | |||
| 100 МГц - 3 ГГц | -152 | |||
| 3 ГГц - 5.5 ГГц | -145 | |||
| 5.5 ГГц - 7 ГГц | -149 | |||
| 7 ГГц - 8 ГГц | -147 | |||
| 8 ГГц - 11 ГГц | -134 | |||
| 11 ГГц - 12.4 ГГц | -129 | |||
| Типовой уровень собственных фазовых шумов на частоте 10 ГГц, дБн/Гц | ||||
| Отстройка от несущей | Уровень фазового шума | |||
| 100 Гц | -72 | |||
| 1 кГц | -80 | |||
| 10 кГц | -87 | |||
| 100 кГц | -87 | |||
| 1 МГц | -110 | |||
| Точность отображения амплитуды сигнала |
± 1,5 дБ (в диапазоне 100 кГц-6 ГГц), ± 2,5 дБ (в диапазоне 6 ГГц-12,4 ГГц) |
|||
| Уровень паразитных составляющих | -103 дБм | |||
| Диапазон рабочих температур | 0...50 °С | |||
