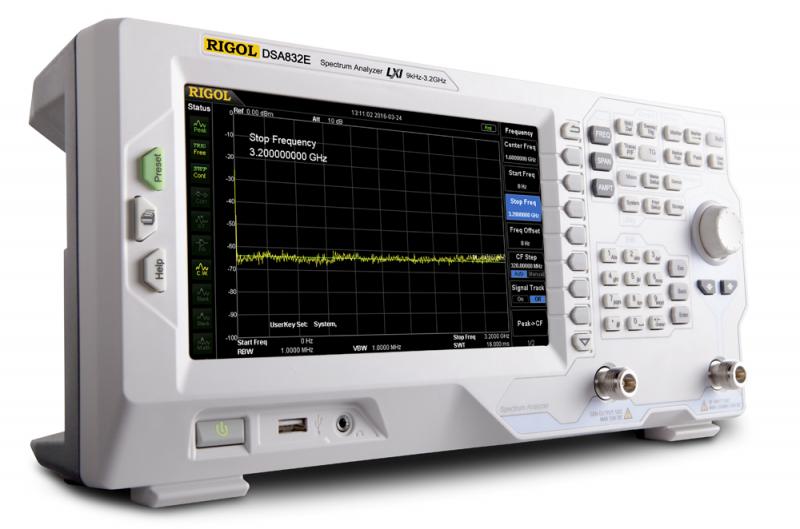

DSA832E - высокопроизводительный анализатор спектра лабораторного класса, разработанный для решения задач, требующих высокую точность измерений. Работает в частотном диапазоне от 9 кГц до 3.2 ГГц при полосе пропускания 10 Гц – 1 МГц. Прибор выполнен в виде моноблока для настольного размещения, имеет ручку для переноски. Органы управления расположены на передней панели, рядом с достаточно большим цветным дисплеем (диагональ 8 дюймов). Анализатор не требует длительной настройки и подготовки для начал проведения измерительных задач. DSA832E позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу таких приборов, как:
- анализатор спектра общего назначения,
- ФМн, АМн демодулятор,
- измеритель электромагнитных помех (опция).
Применение:
- Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Предварительные испытания на ЭМС
- Сервисное обслуживание
- Обучение
Особенности и преимущества:
- Диапазон частот от 9 кГц до 3.2 ГГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-161 дБм (тип.)
- Низкий уровень фазового шума: < -98 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<0.8 дБ
- Минимальное разрешение по частоте (RBW) 10 Гц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Приложение для измерения КСВН (опция)
- Программное обеспечение для ПК
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Анализатор спектра |
Номер записи в ГосРеестре СИ
|
61272-15 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
3.2 |
Гармонические искажения
|
-60 дБн/Гц |
Фазовый шум
|
-90 дБн/Гц |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±2×10-6 |
Диагональ дисплея, дюйм
|
8" |
Интерфейс
|
USB, LAN |
Питание
|
100-240 В |
Разрешение экрана
|
800 х 480 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
36 |
- Анализатор спектра DSA832E
- Кабель питания
- Краткое руководство по эксплуатации
- CD-диск (руководство пользователя, руководство по программированию)
Рабочий диапазон частот | от 9 кГц до 3,2 ГГц |
Параметры встроенного источника опорной частоты | |
Опорная частота | 10 МГц |
Точность при калибровке | <1 ppm |
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <1 ppm |
Старение | <2 ppm/год |
Режим анализатора спектра общего назначения (GPSA) | |
Точность определения частоты | |
Разрешение | span / (кол-во точек развертки-1) |
Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты | |
Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
Полоса обзора (Span) | |
Диапазон | 0 Гц, от 100 Гц до макс. частоты |
Погрешность | ± span / (кол. точек развертки-1) |
Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
Отстройка 10 кГц | <-90 дБн/Гц (тип.), <-98 дБн/Гц (тип.) |
Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
Полоса пропускания (RBW) | |
Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 1 МГц, с шагом 1-3-10 |
Точность RBW | <5%(ном.) |
Избирательность (60 дБ:3 дБ) | <5(ном.) |
Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
Параметры измерения амплитуды | |
Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
Максимальный входной уровень | |
Постоянное напряжение | 50 В |
Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
Перегрузка | +30 дБм (1 Вт) |
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
Без предусилителя | |
9 кГц...100 кГц | <-110 дБм (тип.) |
100 кГц...5 МГц | <-122 дБм, <-128 дБм (тип.) |
5 МГц…3,2 ГГц | <-127 дБм, <-134 дБм (тип.) |
С предусилителем | |
9 кГц...100 кГц | <-142 дБм (тип.) |
100 кГц...5 МГц | <-140 дБм, <-145 дБм (тип.) |
5 МГц…3,2 ГГц | <-145 дБм, <-151 дБм (тип.) |
Параметры отображаемого уровня | |
Логарифмическая шкала | от 1 до 200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 601 |
Количество графиков | 3+математические трассы |
Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Линейность частотной характеристики | |
Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
100 кГц…1,5 ГГц | <0,7 дБ |
1,5 ГГц…3,2 ГГц | <0,7 дБ |
С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
100 кГц…1,5 ГГц | <1,0 дБ; |
1,5 ГГц…3,2 ГГц | <1,0 дБ; |
Параметры встроенного аттенюатора | |
Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Установка опорного уровня | |
Логарифмическая шкала | от - 100 дБм до +20 дБм с шагом 1 дБ |
Линейная шкала | 4 разряда |
Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
Параметры встроенного предусилителя | |
Частотный диапазон | от 100 кГц до 7,5 ГГц |
Коэффициент усиления | 17 дБ |
Погрешность измерения уровня | |
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <0,8 дБ (ном.) |
КСВН по входу (аттенюатор ≥10 дБ) | |
От 300 кГц до 3,2 ГГц | <1,5 дБ |
От 3,2 ГГц до 7,5 ГГц | <1,8 дБ |
Искажения | |
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) | +40 дБм |
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | +7 дБм, |
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | >0 дБм |
Развертка (Sweep) | |
Время развертки |
нулевой обзор от 20 мкс до 3200 с полоса обзора ≥100 Гц от 1 мс до 3200 с |
Погрешность времени развертки |
нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
Тип запуска | непрерывный, одиночный |
Триггер | |
Источник | свободный, внешний , видео |
Внешний уровень запуска | 5 В TTL уровень |
Входы/Выходы | |
ВЧ вход |
разъем N-типа (female) импеданс 50 Ом |
Вход / Выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
Вход / Выход внешнего источника опорного сигнала |
частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
Вход внешнего запуска 1 |
разъем BNC-тип (female) импеданс≥1 кОм уровень запуска: 5 В TTL уровень |
Общие данные | |
Дисплей | 8" TFT экран, 800 х 480 пикселей |
Память |
внутренняя: флэш-память внешняя: USB-флэш накопитель |
Интерфейсы | USB, LAN, GPIB |
Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
Диапазон рабочих температур | от 0 до 50 °C |
Габаритные размеры | 361,6 x 178,8 х 128 мм |
Масса | 4,55 кг |
