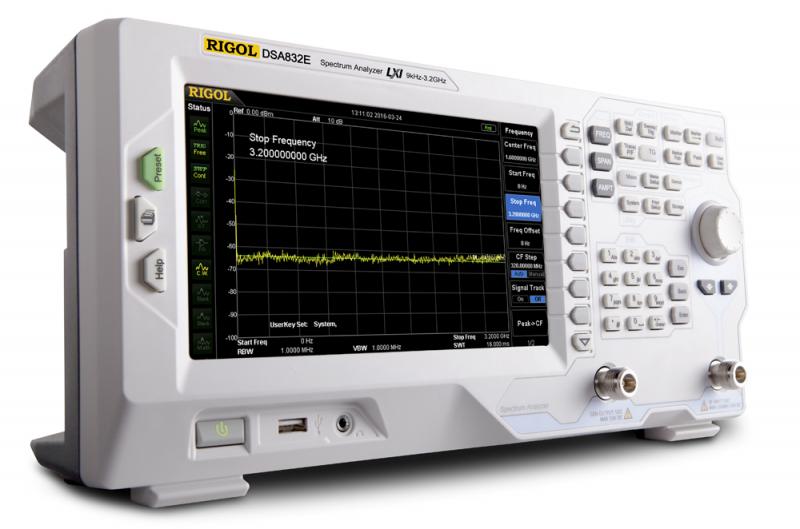

Анализатор спектра сигналов DSA832E-TG (3,2 Гц) со встроенным трекинг-генератором

RIGOL DSA832E-TG (индекс "E" - сокращение от "Economy" - экономичный  вариант исполнения) -это бюджетная модификация анализатора спектра сигналов c встроенным следящим генератором (трекинг-генератором), с рабочей полосой частот от  9 кГц до 3,2 ГГц (модель RIGOL DSA832-TG), представляющая собой современный, легкий и компактный радиоизмерительный прибор нового поколения  с первоклассными возможностями и низким уровнем собственных шумов.

Анализатор спектра сигналов RIGOL DSA832E-TG внесен в Госреестр СИ РФ за №- 61272-15. Срок окончания действия официального свидетельства  до 11.08.2020 г.

Главным отличием исполнения анализатора   RIGOL DSA832E-TG  от более дорогостоящей модели RIGOL DSA832-TG является немного более высокий показатель среднего уровня  собственного шума (DANL) (-130 дБМ у модели с индексом "E"  против значения  -168 дБм у модели без индекса "E") и немного большим значением погрешности, с которым измеряется величина амплитуды (уровня сигнала) - параметр Level Measurement Uncertainty (погрешность измерения уровня сигнала ). В модели анализатора спектра RIGOL DSA832E-TG номинальное значение этого параметра - " меньше чем  1 дБ>, а у модели RIGOL DSA832 этот параметр принимает значение - "меньше 0,8 дБ".

Кроме того, в модели RIGOL DSA832E-TG установлен дисплей с меньшим размером по диагонали - 8" у модели с индексом "E", против значения 8,5 "  -  в модели RIGOL DSA832.

Помимо этих незначительных  различий есть у модели анализатора RIGOL DSA832E-TG  и  собственные преимущества - это лучшее значение показателя  SSB Phase Noise (плотность фазовых шумов) равное по  величине "меньше чем  минус 90 дБн/Гц,  при отстройке в 10 кГц",  против значения  -  "меньше чем  минус 98  дБн/Гц,  при отстройке в 10 кГц" у модели  RIGOL DSA832-TG . И, главное преимущество,  меньшая почти на 30% розничная цена базовой комплектации прибора.

Модель анализатора спектра RIGOL DSA832E-TG со встроенным трекинг-генертором  дополняет линейку  приборов серии RIGOL DSA800, ранее представленной устройствами RIGOL DSA815-TG, RIGOL DSA875-TG, RIGOL DSA832-TG и обладает весьма представительными характеристиками.

Основные параметры анализатора спектра  RIGOL DSA832E-TG:

• Диапазон выходных частот  9 кГц - 3,2 ГГц
• Разрешение по частоте: 1 Гц
• Стабильность частоты опорного генератора: 1 ppm/год
• Полоса обзора: 0 Гц, 100 Гц - 3,2 ГГц
• Уровень фазовых шумов  не больше, чем  -90 дБн/Гц при отстройке 10 кГц
• Фильтры RBW (-3дБ): 10 Гц - 1 МГц с шагом 1-3-10
• Видеофильтры (-3дБ): 1 Гц - 3 МГц с шагом 1-3-10
• Предусилитель (PA-DSA832) опционально
• Следящий (трекинг) генератор  полоса частот - 100 кГц - 3,2 ГГц
• Маркерные измерения
• Мин. уровень собственных шумов анализатора спектра (DANL):  не больше, чем  -130 дБм в полосе пропускания 100 Гц
• Рабочий диапазон по амплитуде: DANL - +20 дБм У
• Установка опорного уровня: -100 дБм - +20 дБм, с шагом 1 дБм
• Количество сохраняемых спектрограмм: 3 + математика
• Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average; Quasi-peak (с опцией DSA800-EMI)
• Время развертки: 1 мс - 1500 с (100 Гц - 3.2 ГГц), 20 мкс - 3200 с (нулевая полоса)
• Режимы запуска: свободный, видео, внешний
• Сохранение данных: на внешний USB-накопитель и внутреннюю флэш-память
• Интерфейсы  USB-device, USB-host, LAN, LXI-C, PictBridge; GPIB (опция)
• Дисплей: цветной TFT LCD, 8" (20 см), разрешение 800х480, 65 536 цветов
• Габариты: 361x179x128 (мм),
• Вес: 5,15 кг.

Аналогично модели RIGOL DSA815-TG, в приборе имеются следующие функциональные возможности:

• Проведения маркерных измерений
• Составление таблицы пиковых значений
• Вывод картинок сравнения до четырех различных спектрограмм
• Полная погрешность по амплитуде <1,5 дБ 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)

Преимущества и улучшения в конструкции анализатора RIGOL DSA832E-TG:

• Увеличенный рабочий диапазон анализируемых сигналов до значений в 3,2 ГГц
• Более низкий уровень собственных шумов до -130 дБм с включенным предусилителем, позволяет проводить  более точный анализ частотного спектра входных сигналов
• Повышены характеристики по стабильности: - Температурная стабильность источника опорной частоты ± 5х10^-7 - Уход погрешности источника опорной частоты ± 1х10^-6/год
• Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
• Плотность фазовых шумов не более -90 дБн/Гц, против -80 дБн/Гц у модели DSA815-TG
• Существенно улучшен ряд  параметров по линейности и уровням искажения.

Аналогично модели RIGOL DSA815 в приборе имеются следующие функциональные возможности:

• Проведения маркерных измерений
• Составление таблицы пиковых значений
• Вывод картинок сравнения до четырех различных спектрограмм
• Полная погрешность по амплитуде  <1,5 дБ
• 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)

В  анализаторе спектра RIGOL DSA832 имеются  различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений. Имеется возможность дополнительно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц. Также воможно исполнение анализатора спектра RIGOL DSA832-TG с установленной аппаратной опцией встроенного трекинг-генератора, а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080) позволит не только измерить значение КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.

Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832  могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.

Дополнительные измерительные возможности опции  DSA800-AMK:

• измерение уровня мощности сигнала в основном канале,
• измерение занимаемой полосы.
• соотношение мощностей в смежных каналах,
• измерение мощности во временной области при нулевой полосе пропускания,
• измерение мощности в полосе между двумя максимальными точками,
• измерение отношения сигнал/шум,
• измерение гармонических искажений,
• измерение TOI,
• функция  частотомера и ряд других.

В анализаторе спектра   RIGOL DSA832  предусмотрены широкие возможности по внешней синхронизации и тактированию,  установке связи с внешним ПК и передачи данных  в масштабные измерительные системы  (USB, LAN, GPIB (опция) интерфейсы), а также по сохранению измеренных данных, как во внутреннюю память прибора, так и на внешний USB носитель.

Большинство разъемов расположены на задней панели приборов. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832  используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.

Преимущества цифрового преобразования частоты RIGOL DSA832E-TG:

1. Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
2. Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.
3. Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
4. Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA832E-TG
5.  Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты) повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
