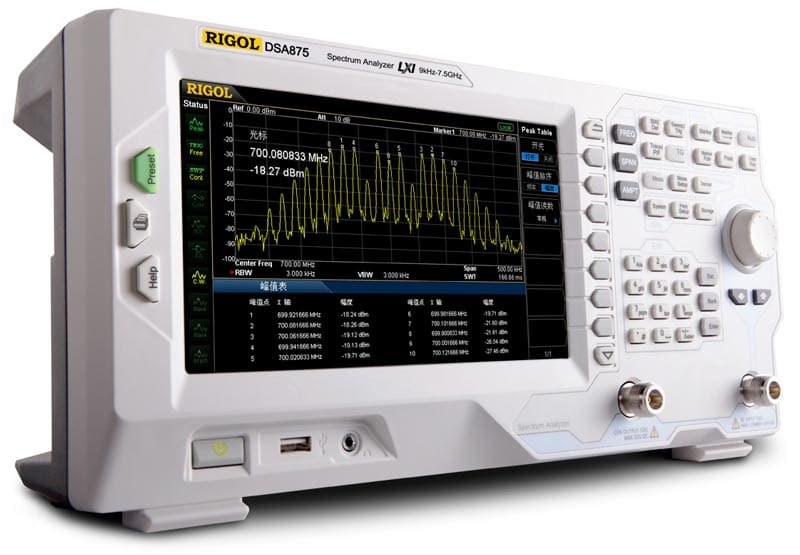

Анализатор спектра сигналов RIGOL DSA875 с рабочей полосой частот от 9 кГц до 7,5ГГц представляет собой современный, легкий и компактный радиоизмерительный прибор нового поколения с первоклассными возможностями и низким уровнем собственных шумов.
Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.
Анализатор спектра сигналов RIGOL DSA875 внесен в Госреестр СИ РФ за №- 61272-15. Срок окончания действия официального свидетельства до 11.08.2020 г.
Модель анализатора спектра RIGOL DSA875 дополняет линейку приборов DSA800, ранее представленной устройством RIGOL DSA815, и обладает весьма значительными преимуществами и улучшениями.
Основные функциональные возможности и технические характеристики DSA875:
- Увеличенный рабочий диапазон анализируемых сигналов до значений в 7,5 ГГц
- Более низкий уровень собственных шумов до -161 дБм с включенным предусилителем, позволяет проводить более точный анализ частотного спектра входных сигналов (против 135 дБм у модели DSA815)
- Повышены характеристики по стабильности: -
- Повышены характеристики по стабильности: - Температурная стабильность источника опорной частоты ± 5х10-7 - Уход погрешности источника опорной частоты ± 1х10-6/год
- Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
- Плотность фазовых шумов не более -98 дБн/Гц, против -80 дБн/Гц у модели DSA815
- Существенно улучшен ряд параметров по линейности и уровням искажения.
Аналогично модели RIGOL DSA815, в приборе имеются следующие функциональные возможности:
- Проведения маркерных измерений
- Составление таблицы пиковых значений
- Вывод картинок сравнения до четырех различных спектрограмм
- Полная погрешность по амплитуде <1,5 дБ
- 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
В анализаторе спектра RIGOL DSA875 имеются различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений. По желанию можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц. Также воможно исполнение анализатора спектра RIGOL DSA875-TG с установленной аппаратной опцией встроенного трекинг-генератора, а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080) позволит не только измерить значение КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.
Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832E могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMК.
Преимущества цифрового преобразования частоты RIGOL DSA875:
- Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
- Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.
- Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
- Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA875
- Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты) повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
Внесен в ГосРеестр
|
Нет |
Тип
|
Настольный |
Частотный диапазон
|
9 кГц...7,5 ГГц |
Фазовый шум
|
-98 dBc |
Интерфейс
|
GPIB, LAN, USB |
Питание
|
100-240 В |
Гарантия, (мес)
|
12 месяцев |
№ | Наименование | Количество |
---|---|---|
1 | Анализатор спектра RIGOL DSA875 | 1 - шт. |
2 | CD-диск | 1 - шт. |
3 | Шнур питания | 1 - шт. |
4 | Краткая инструкция | 1 - шт. |
Дополнительная комплектация анализатора спектра RIGOL DSA875:
- DSA800-EMI - ЭМИ фильтр и квазипиковый детектор
- DSA800-VSWR - Набор измерения КСВН
- VB1020 - Мост КВСН
- DSA800-AMK - Расширенный измерительный комплект
- TX1000 - РЧ демонстрационный набор (передатчик)
- USB-GPIB - Интерфейс конвертер USB - GPIB
- DSA Utility Kit - Набор принадлежностей для DSA: кабель N-SMA, кабель BNC-BNC, адаптер N-BNC, адаптер N-SMA , 75?-50? адаптер, антенна 1 (900 MГц/1,8 ГГц), антенна 2 (2,4 ГГц).
