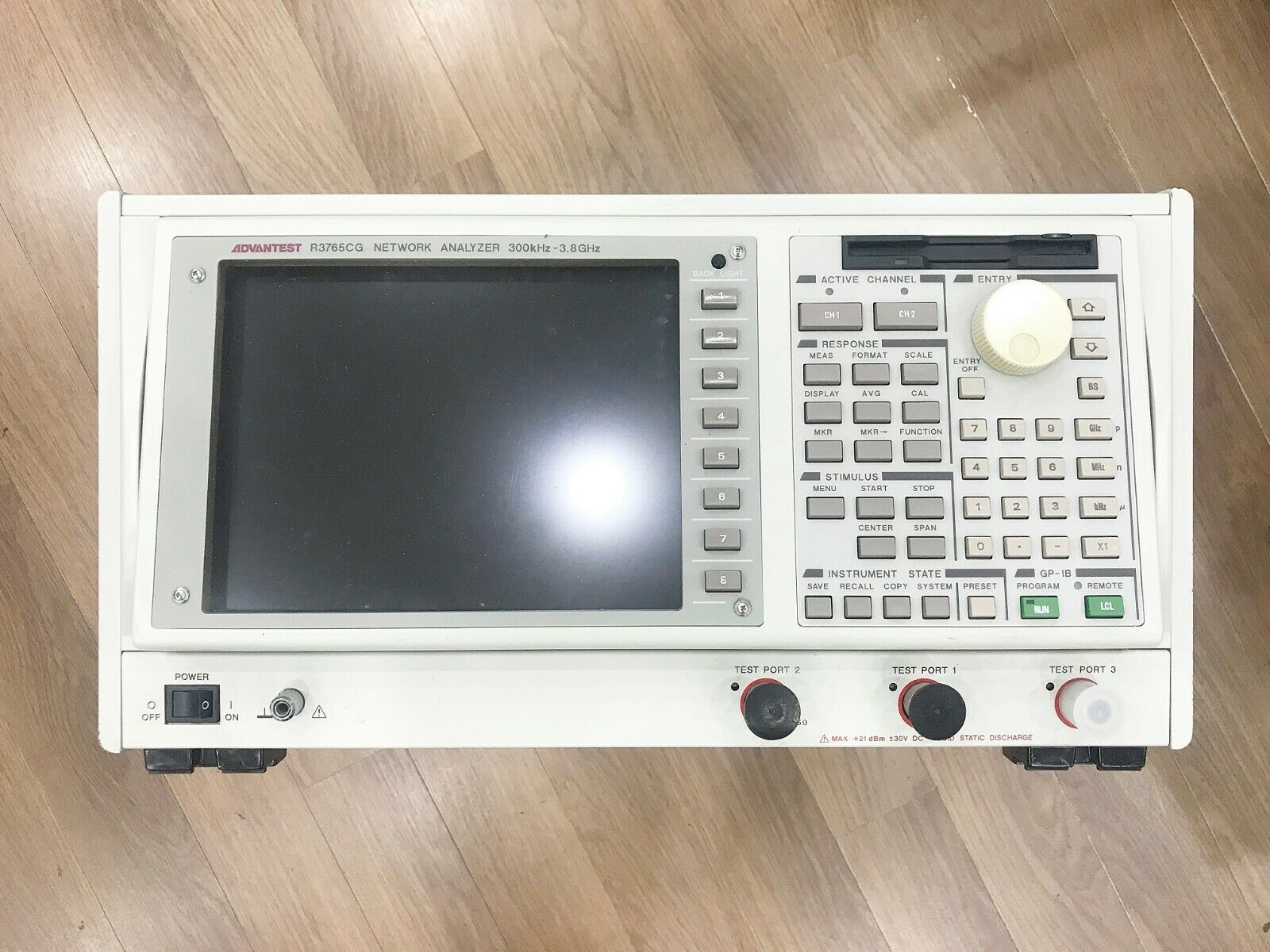

Анализатор цепей Advantest R3765CG (демонстрационный)

Анализатор цепей Advantest R3765CG работает в диапазоне частот от 300кГц до 3,8ГГц. Данный прибор включает приемник с четырьмя каналами отображения, источник сигнала развертки и интегрированный измеритель S-параметров. Прибор имеет два измерительных порта и позволит исследовать следующие параметры матрицы рассеяния: S11, S21, S22, S12.


Характеристики источника сигнала:

Разрешение источника сигнала: по частоте - 1Гц, по амплитуде - 0,01дБ. Амплитудный диапазон от +10дБм до -10дБм. С автоаттенюатором от +5дБм до -75дБм. Неравномерность АЧХ +-0,5дБ. Линейность на частоте от 300кГц до 15МГц +-0,4дБ (для сигналов с уровнем -5...+5дБм) или +-0,8дБ (для сигналов с уровнем -10...+10дБм); на частоте от 15МГц до 3,8ГГц +-0,2дБ (для сигналов с уровнем -5...+5дБм) или +-0,4дБ (для сигналов с уровнем -10...+10дБм). Уровень гармоник при сигнале максимальной мощности -20дБс. Уровень фазовых шумов не хуже -85дБс/Гц при отстройке на 10кГц на частотах до 40МГц. Дальше считается по формуле -85дБс/Гц+20log(f/40МГц).


Характеристики приемной части:

Разрешение приемника по амплитуде 0,001дБ. Погрешность в динамическом режиме не более 1дБ. Полоса ПЧ 10Гц...20кГц. Разрешение по фазе 0.01 градуса. Согласование с нагрузкой не хуже 14дБ. Согласование с источником не хуже 12дБ. Направленность не хуже 22дБ. Средний уровень шумов не хуже -90дБм (фильтр ПЧ 300Гц). На частотах от 40МГц до 3,8ГГц чувствительность не хуже -100дБм.

Поддерживаются следующие форматы измерения: отображение амплитуды в линейном и логарифмическом масштабах, измерение фазы и ГВЗ, измерение комплексных величин (реальных и мнимых частей). Есть диаграмма Смита и режим полярных координат. Возможно выведение на экран дисплея до четырех измерительных окон. Используются разъемы типа N(f). Интерфейс GP-IB (IEEE488.1, IEEE488.2).
