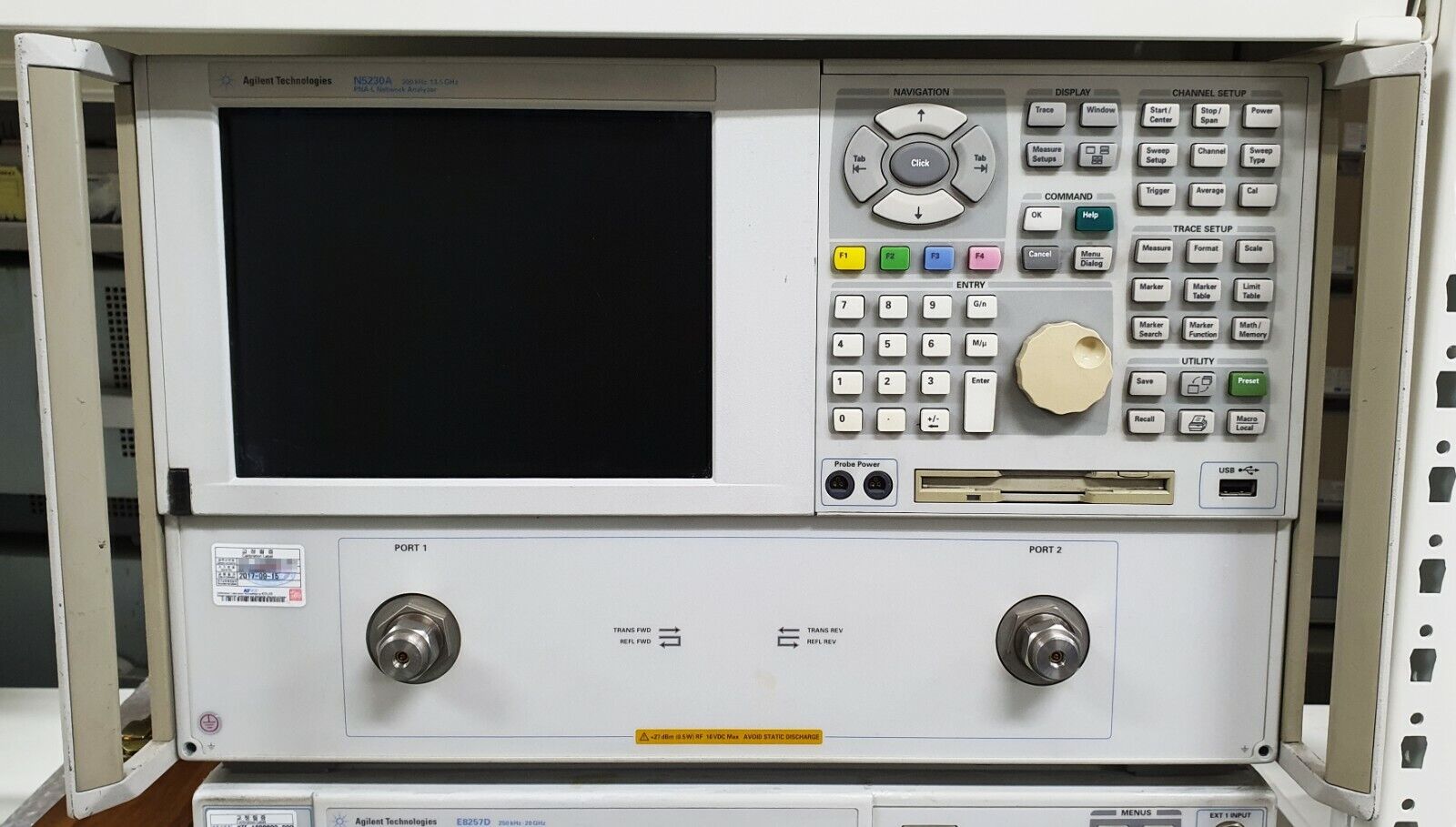

Анализатор цепей Agilent N5230A (демонстрационный)

N5230A - Анализатор электрических цепей N5230A (от 300кГц до 50ГГц )

Для измерений S-параметров коаксиальных многополюсников (ослабление, модуль коэффициента отражения, КСВН, фаза коэффициентов отражения и передачи, активная и реактивная составляющие полного входного сопротивления, групповое время запаздывания) и применяются в процессе разработки, ремонта и эксплуатации радиотехнических устройств ВЧ диапазона.

Модели до 6, 13,5, 20, 40 и 50ГГц, 2 или 4 изм. порта, динамический диапазон 108 дБ (на 20ГГц), до 32 изм. каналов, WinXP, LXI

Анализаторы серии PNA-L компании Agilent предназначены для решения общих задач анализа цепей и рассчитаны на бюджет потенциальных пользователей. Расширенные функциональные возможности помогают быстро и легко получать точные результаты.

Обладая таким же прикладным программным обеспечением, как PNA, серия PNA-L предлагает идеальный баланс между ценой и качеством.

Серия PNA-L обеспечивает эффективность и гибкость при решении как производственных, так и научноисследовательских задач в разных отраслях промышленности от испытания компонентов беспроводных локальных сетей до космоса и обороны.

Одновременное наблюдение до 16 окон (10 маркеров на график, до 16001 точек в графике)

Конфигурируемая архитектура измерительного блока обеспечивает доступ к трактам распространения сигналов с целью оптимизации измерительной схемы.

Множество типов свипирования:

линейное/логарифмическое/сегментированное, НГ, по мощности

Основные особенности

• Скорость измерения до 9 мкс на точку
• До 32 независимых измерительных каналов, помогающих быстро реализовать проведение сложных испытаний
• Динамический диапазон 108 дБ на частоте 20 ГГц
• Модули электронной калибровки (EСal) ускоряют калибровку и повышают точность
• Анализ во временной области и измерения со смещением частоты (по дополнительному заказу)
• Расширенные возможности подключения с помощью интерфейсов локальной сети, USB и GPIB

Функции математической обработки и статистического анализа хорошо развиты и просты в использовании.

Модули электронной калибровки (EСal) позволяют проводить калибровку в 10 раз быстрее, чем с механическими переключениями.
