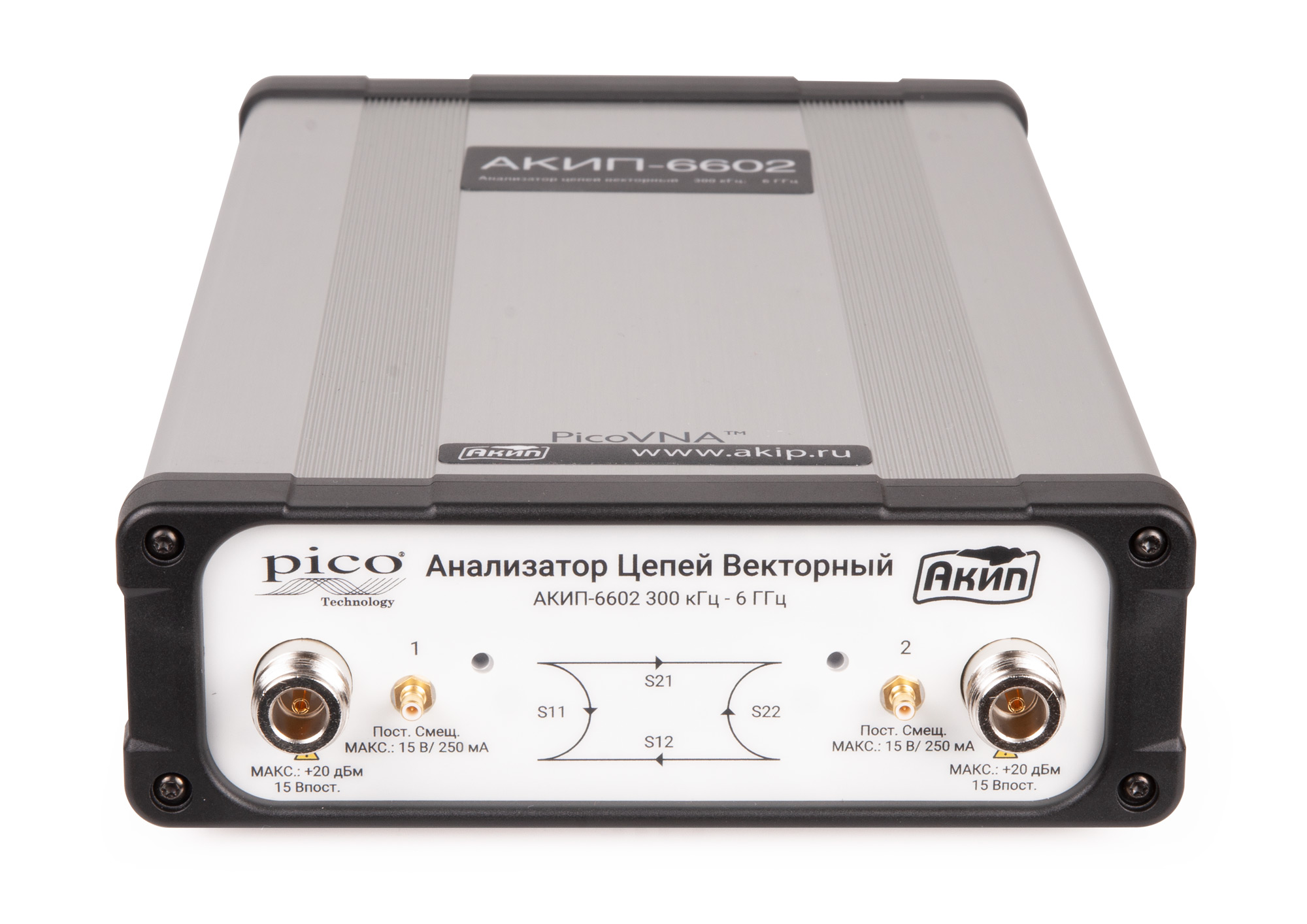

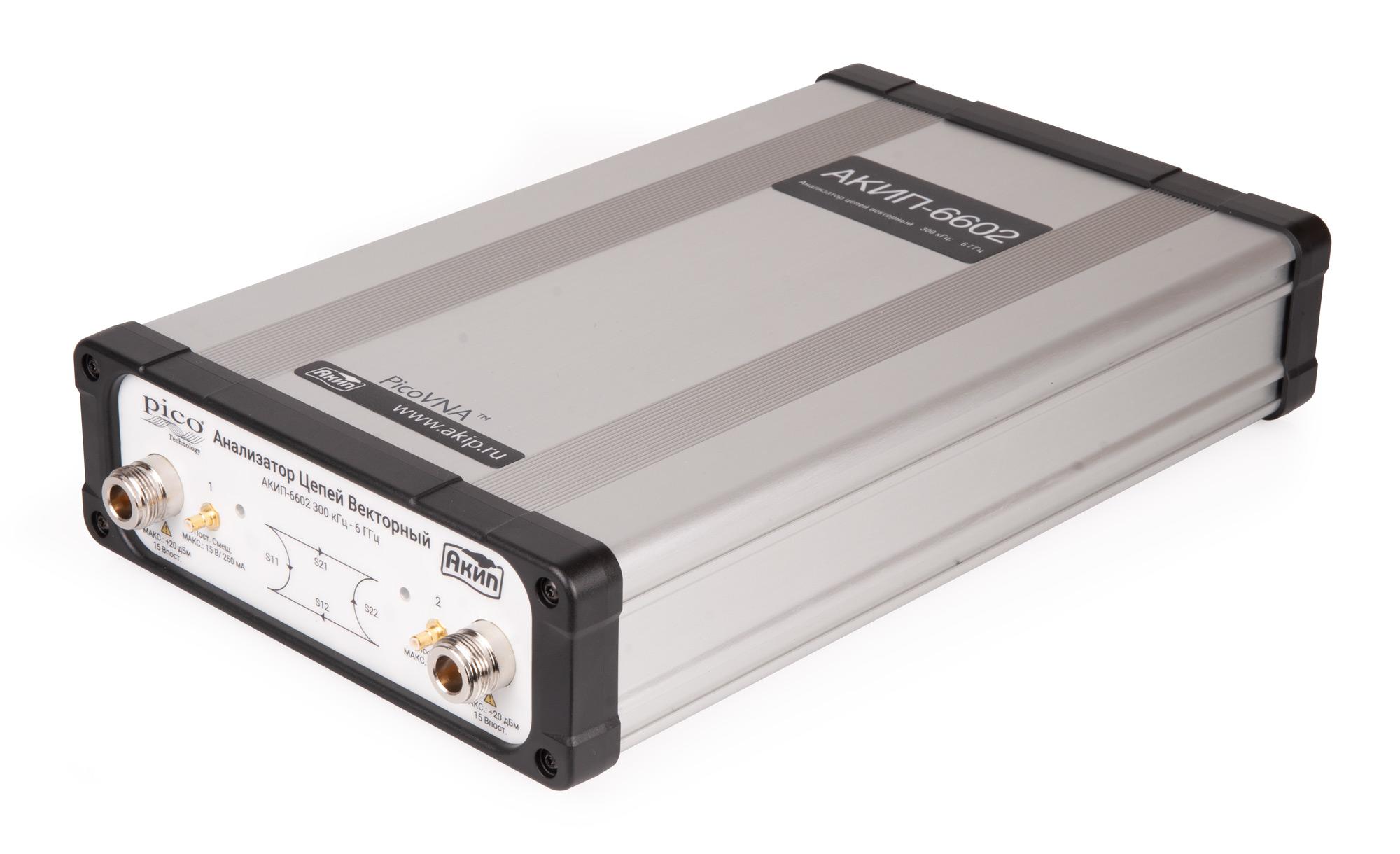

Анализатор цепей АКИП-6602 представляет собой современный измерительный прибор, предназначенный для анализа высокочастотных устройств в диапазоне от 300 кГц до 6 ГГц. Его ключевой особенностью является высокая точность измерений, обеспечиваемая динамическим диапазоном 118 дБ, что позволяет эффективно работать как с маломощными сигналами, так и с устройствами, требующими детального анализа в условиях значительных уровней мощности.
Прибор оснащен двумя встроенными портами, что упрощает подключение тестируемых компонентов и обеспечивает быстрое измерение S-параметров. За одно подключение АКИП-6602 определяет четыре параметра (S11, S21, S12, S22), что значительно ускоряет процесс диагностики и настройки радиочастотных трактов. Это особенно важно при проектировании усилителей, фильтров и антенных систем, где требуется комплексная оценка характеристик.
Точность измерений обеспечивается встроенным опорным генератором с погрешностью не более ±1×10-5, что гарантирует стабильность частоты и минимизирует погрешности при длительных тестах. Максимальная выходная мощность варьируется от -20 до 6 дБм, позволяя проводить измерения в широком диапазоне условий.
Анализатор поддерживает различные режимы работы, включая тестирование 1 дБ точки компрессии, что важно для оценки нелинейных искажений в усилителях мощности. Также прибор измеряет параметры преобразований AM-PM, что актуально при анализе модулированных сигналов в системах связи. Дополнительно АКИП-6602 определяет коэффициент стоячей волны (КСВН), что делает его незаменимым при настройке антенно-фидерных устройств.
Управление прибором осуществляется через интерфейс USB, обеспечивая удобное подключение к компьютеру и возможность автоматизации измерений. АКИП-6602 внесен в ГосРеестр СИ под номером 73342-18, что подтверждает его соответствие метрологическим требованиям.
Благодаря сочетанию широкого частотного диапазона, высокой точности и многофункциональности, анализатор цепей АКИП-6602 является надежным инструментом для инженеров, работающих в области RF-техники, телекоммуникаций и радиолокации.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
73342-18 |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
6 |
|
Частотный диапазон
|
300 кГц … 6 ГГц |
|
Количество портов
|
2 |
|
Динамический диапазон
|
118 дБ |
|
Опорный генератор
|
±1×10⁻⁵ |
|
Максимальная выходная мощность
|
-20 ... 6 дБм |
|
Интерфейс
|
USB |
|
Питание
|
12-15 В |
|
Гарантия, (мес)
|
12 |
- Анализатор цепей АКИП-6602
- Сетевой адаптер универсальный
- Кейс для транспортировки
- USB flash с ПО
- Кабель USB
| Параметры приемника | ||||||
| Полоса частот | 10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц | |||||
| Средний уровень собственных шумов |
-100 дБ при 0,3 ... 10 МГц; -108 дБ при 10 ... 4000 МГц; -110 дБ при более 4000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. На все порты установлены тупиковые нагрузки. |
|||||
| Динамический диапазон | 118 дБ (ПЧ 10 Гц, 300 кГц ... 6 ГГц) | |||||
| Температурная стабильность |
0,02 дБ/°C (для частоты менее 4 ГГц) 0,04 дБ/°C (для частоты больше/равно 4 ГГц) После калибровки S21 |
|||||
| Уровень зашумленности графика (СКЗ) |
0,0008 дБ/ ПЧ 10 кГц 0,003 дБ/ ПЧ 70 кГц 0,005 дБ/ ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 6 ГГц, 0 дБм |
|||||
| Неопределенность измерений | Отражение | Передача | ||||
| Частота | Амплитуда | Фаза | Частота | Амплитуда | Фаза | |
| -15 дБ ... 0 дБ | 0 дБм ... 6 дБм | |||||
| менее 2 МГц | 0,7 | 8° | менее 2 МГц | 0,4 | 6° | |
| более 2 МГц | 0,5 | 4° | более 2 МГц | 0,2 | 2° | |
| – 25 дБ ... -15 дБ | -40 дБм ... 0 дБм | |||||
| менее 2 МГц | 0,8 | 10° | менее 2 МГц | 0,2 | 2° | |
| более 2 МГц | 1 | 6° | более 2 МГц | 0,1 | 1° | |
| – 30 дБ ... -25 дБ | -60 дБм ... -40 дБм | |||||
| менее 2 МГц | 3 | 20° | менее 2 МГц | 0,5 | 8° | |
| более 2 МГц | 2,5 | 15° | более 2 МГц | 0,3 | 4° | |
| -80 дБм ... -60 дБм | ||||||
| менее 2 МГц | 2 | 15° | ||||
| более 2 МГц | 1,5 | 12° | ||||
| После выполнения калибровки, ПЧ 10, уровень тест сигнала - 3 дБм, усреднение выключено | ||||||
| Паразитные отклики | - 70 дБн | |||||
| Тест порт | ||||||
| Согласование в нагрузке |
Без коррекции: 16 дБ С коррекцией: 46 дБ |
|||||
| Согласование в источнике |
Без коррекции: 16 дБ С коррекцией: 46 дБ |
|||||
| Направленность | С коррекцией: 46 дБ | |||||
| Перекрестные помехи | -90 дБ | |||||
| Максимальный входной уровень | +10 дБм | |||||
| Защита входа | +23 дБм | |||||
| Импеданс | 50 Ом | |||||
| Соединитель | тип N | |||||
| Вход напряжения смещения (BIAS-T) | ||||||
| Максимальное напряжение | плюс-минус 15 В | |||||
| Максимальный ток | 15 мА (встроенный самовосстанавливающийся предохранитель) | |||||
| Соединитель | SMB(m) | |||||
| Вход/Выход синхронизации | ||||||
| Выход сигнала запуска развертки |
Низкий уровень: 0 ... 0,8 В Высокий уровень: 2,2 ... 3,6 В |
|||||
| Вход сигнала запуска развертки |
Низкий уровень: -0,1 ... 1,0 В Высокий уровень: 4,0 ... 4,0 В плюс-минус 6 В |
|||||
| Соединитель | BNC (на задней панели) | |||||
| Измерение | ||||||
| Измеряемые параметры |
S11, S21, S22, S12 P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain) |
|||||
| Коррекция ошибок |
Полная коррекция S параметров Полная коррекция S параметров с неизвестным адаптером S 11 (полная однопортовая калибровка) S 21 (нормализация, нормализация + изоляция) S 21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной |
|||||
| Измерительные каналы | 4 канала, до 2-х трас на канал | |||||
| Линии пределов | До 6 сегментов на канал (допускается перекрытие) | |||||
| Маркерные измерения | 8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ | |||||
| Развертка | ||||||
| Тип развертки | Линейная, CW (по времени), по мощности | |||||
| Время развертки |
37 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 6 ГГц 25 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц |
|||||
| Число точек, режим VNA | 51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001 | |||||
| Число точек, режим TDR | 512, 1024, 2048, 4096 | |||||
| Параметры генератора | ||||||
| Диапазон частот | 300 кГц ... 6 ГГц | |||||
| Разрешающая способность | 10 Гц | |||||
| Погрешность установки частоты | плюс-минус 1*10-5 (температурный коэффициент: плюс-минус 0,5*10-5 /°C) | |||||
| Гармонические искажения | -25 дБн (при уровне менее -3 дБм) | |||||
| Негармонические составляющие | -40 дБн | |||||
| Фазовые шумы (отстройка 10 кГц) |
-90 дБн/Гц: 0,3 МГц ... 1 ГГц -80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: более 4 ГГц |
|||||
| Уровень выходного сигнала |
-3 ... -20 дБм: менее 10 МГц +6 ... -20 дБм: 10 МГц ... 4 ГГц +3 ... -20 дБм: более 4 ГГц |
|||||
| Разрешение установки уровня | 0,1 дБ | |||||
| Погрешность установки уровня | плюс-минус 1,5 дБ (при 0 дБм, 50 Ом) | |||||
| Вход внешнего опорного уровня | 10 МГц (плюс-минус 6*10-6 ), 0 дБм (плюс-минус 3 дБм) | |||||
| Выход опорного уровня | 0 дБм (плюс-минус 3 дБм) | |||||
| Общие характеристики | ||||||
| Интерфейс | USB 2.0 | |||||
| Питание | AC-DC адаптер 12 ... 15 В, 22 Вт | |||||
| Габаритные размеры | 286 х 174 х 61 мм | |||||
| Масса (не более) | 1,85 кг | |||||
| Условия эксплуатации | 15 ... 35°C, относительная влажность до 80% | |||||
