ГОСРЕЕСТР
Артикул:
m-122135
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Номер записи в ГосРеестре СИ
—
94242-24
Мин. частота (кГц)
—
30
Макс. частота (ГГц)
—
20
Количество портов
—
2
Все характеристики
2 820 090 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

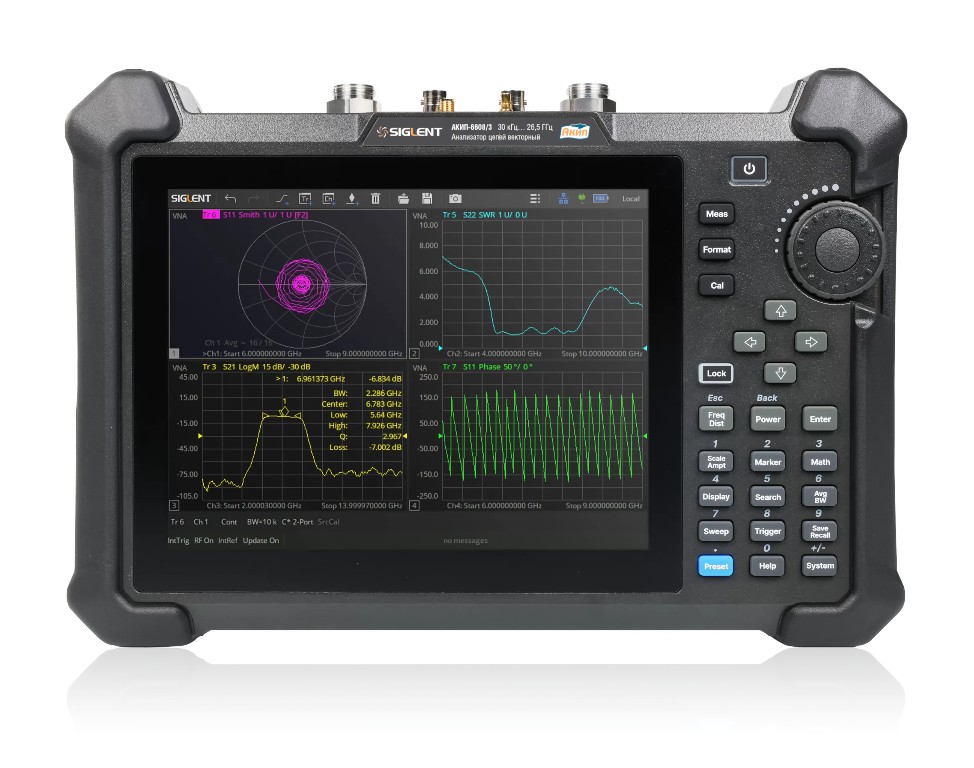

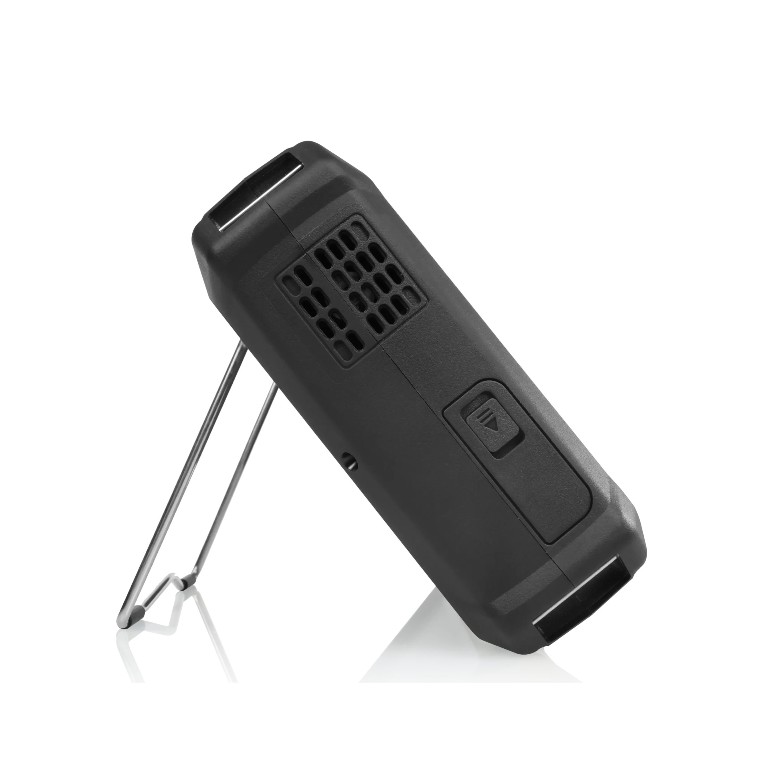

Векторный анализатор цепей АКИП-6608/2 представляет собой современное измерительное решение, предназначенное для анализа высокочастотных компонентов и устройств. Его ключевой особенностью является широкий частотный диапазон от 30 кГц до 20 ГГц, что позволяет применять прибор в различных областях, включая телекоммуникации, радиолокацию и разработку электронных компонентов.
Прибор оснащен двумя встроенными портами, обеспечивающими удобство измерений в режимах передачи и отражения сигнала. Благодаря динамическому диапазону 100 дБ анализатор способен точно фиксировать даже слабые сигналы на фоне помех, что критически важно при тестировании малошумящих устройств. Выходная мощность регулируется в пределах от -45 дБм до 11 дБм, обеспечивая гибкость при работе с различными типами нагрузок.
Высокая точность измерений достигается за счет разрешения 1 Гц по частоте и 0,01 дБ по амплитуде, что делает АКИП-6608/2 незаменимым инструментом для прецизионных исследований. Прибор поддерживает несколько интерфейсов связи, включая USB, LAN и опциональный GPIB, что упрощает интеграцию в автоматизированные измерительные системы.
Удобство эксплуатации обеспечивает сенсорный экран с диагональю 21,34 см, позволяющий оперативно управлять настройками и визуализировать результаты. Автономность работы до 4 часов от встроенного аккумулятора расширяет возможности применения в полевых условиях.
Анализатор внесен в ГосРеестр СИ под номером 94242-24, подтверждая соответствие российским стандартам точности. АКИП-6608/2 сочетает в себе передовые технологии, надежность и удобство, делая его оптимальным выбором для профессионалов в области радиочастотных измерений.
Документы
Госреестр 94242-24
346,8 кб
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
94242-24 |
|
Мин. частота (кГц)
|
30 |
|
Макс. частота (ГГц)
|
20 |
|
Количество портов
|
2 |
|
Динамический диапазон
|
100 дБ |
|
Опорный генератор
|
±5×10-6 |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Максимальная выходная мощность
|
-45 ... 11 дБм |
|
Интерфейс
|
USB, LAN, HDMI, VGA, DisplayPort |
|
Питание
|
Встроенный аккумулятор, 100-240 В |
|
Тип дисплея
|
Сенсорный LCD |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
12 |
- Анализатор цепей векторный АКИП-6608/2
Дополнительная комплектация:
- SHN900-TDA Программная опция анализа во временной области (TDA)
- SHN900-TDR Программная опция рефлектометра (TDR)
- SHN900-SA Программная опция анализатора спектра
- F603ME Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
- F603FE Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
- F604MS Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
- F604FS Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
- F604TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
- F606TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 27 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
- SEM5000A Модуль электронной калибровки. Конкретная модель модуля выбирается при заказе
- ADP-18 Дифференциальный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
- ADP-26 Дифференциальный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
- ASP-18 Несимметричный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
- ASP-26 Несимметричный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
- N-SMA-18L Кабельная сборка, N папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
- N-N-18L Кабельная сборка, N папа - N папа, 50 Ом, 18 ГГц, длина 1 метр
- SMA-SMA-18L Кабельная сборка, SMA папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
- Адаптер GPIB - USB Кабель-адаптер для перехода с USB интерфейса на GPIB
- ANT-GPS1 GPS антенна, коннектор SMA-папа, длина кабеля 100 см
| Параметр | Значение | |||||
| АКИП-6608/1 | АКИП-6608/2 | АКИП-6608/3 | ||||
| Ключевые спецификации | ||||||
| Диапазон частот | 30 кГц … 14 ГГц | 30 кГЦ … 20 ГГЦ | 30 кГц … 26,5 ГГц | |||
| Число портов | 2 | |||||
| Разрешение | 1 Гц, 0,01 дБ | |||||
| Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW) | 10 Гц … 3 МГц | |||||
| Динамический диапазон (ПЧ 10 Гц) |
30 кГц … 50 кГц 60 дБ >50 кГц … 200 кГц 80 дБ >200 кГц … 6,2 ГГц 100 дБ >6,2 ГГц … 9 ГГц 100 дБ >9 ГГц … 20 ГГц 100 дБ >20 ГГц … 26,5 ГГц 70 дБ |
|||||
| ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОГО ПОРТА (ИСТОЧНИК) | ||||||
| Выходная частота | ||||||
| Диапазон частот | 30 кГц … 14 ГГц | 30 кГЦ … 20 ГГЦ | 30 кГц … 26,5 ГГц | |||
| Разрешение | 1 Гц | |||||
| Пределы допускаемой относительной погрешности частоты опорного генератора | Стандартное исполнение: ±1*10-6 (23 ± 3°C) | |||||
| Выходная мощность | ||||||
| Номинальная мощность | -10 дБм | |||||
| Абсолютная погрешность установки уровня генератора -10 дБм |
30 кГц … 20 ГГц ±1,5 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ |
|||||
| Диапазон установки мощности генератора в диапазонах частот (Ps) |
30 кГц … 100 кГц -45 дБм … -11 дБм >100 кГц … 25 МГц -45 дБм … -5 дБм >25 МГц … 20 ГГц -45 дБм … -1 дБм >20 ГГц … 26,5 ГГц -45 дБм … -8 дБм |
|||||
| Дискретность установки мощности генератора | 0,05 дБ | |||||
| Нелинейность амплитудной характеристики генератора (для уровня ≥-20 дБм) |
30 кГц … 26,5 ГГц ±1 дБ >20 ГГц … 26,5 ГГц ±2 дБ |
|||||
| Чистота выходного сигнала измерительного порта | ||||||
| Гармоники (2-я и 3-я) при 0 дБм | 100 кГц … 26,5 ГГц < -10 дБн | |||||
| Негармонические колебания (при 0 дБм) | < -20 дБн | |||||
| ВХОД ИЗМЕРИТЕЛЬНОГО ПОРТА | ||||||
| Входная мощность | ||||||
| Максимальная входная мощность | +10 дБм | |||||
| Защита входа | +27 дБм (ВЧ) или 35 В (постоянный ток) | |||||
| Абсолютная погрешность измерения уровня мощности (при уровне входного сигнала -15 дБм) |
в режиме векторного анализатора цепей 30 кГц … 1 ГГц ±1,5 дБ >1 ГГц … 20 ГГц ±2,0 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ в режиме анализатора спектра (при установленной опции SA) 30 кГц … 1 ГГц ±1,5 дБ >1 ГГц … 20 ГГц ±2,0 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ |
|||||
| Нелинейность приемного тракта при измерении уровня входной мощности | 0,5 дБ | |||||
| Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf) |
30 кГц … 50 кГц -70 дБм >50 кГц … 200 кГц -90 дБм >200 кГц … 6,2 ГГц -100 дБм >6,2 ГГц … 9 ГГц -90 дБм >9 ГГц … 22 ГГц -100 дБм >22 ГГц … 26,5 ГГц -80 дБм |
|||||
| Перекрестные потери |
30 кГц … 100 кГц -95 дБ >100 кГц … 6 ГГц -75 дБ >6 ГГц … 9 ГГц -80 дБ >9 ГГц … 20 ГГц -95 дБ >20 ГГц … 26,5 ГГц -60 дБ |
|||||
| СКО результатов измерений | ||||||
| Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициента передачи и отражения |
Модуль: 30 кГц … 26,5 ГГц 1 дБ Фаза: 30 кГц … 26,5 МГц 5° |
|||||
| Нескорректированные характеристики анализаторов (без использования калибровочных наборов) | ||||||
|
|
30 кГц … 300 кГц | >300 кГц … 1 ГГц | >1 … 6 ГГц | >6 … 26,5 ГГц | ||
| Направленность (Ed) | 15 дБ | 15 дБ | 16 дБ | 16 дБ | ||
| Согласование источника (Es) | 11 дБ | 16 дБ | 16 дБ | 18 дБ | ||
| Согласование нагрузки (El) | 5 дБ | 5 дБ | 10 дБ | 7 дБ | ||
| Неравномерность коэффициента отражения (Er) | ±1,4 дБ | ±1,4 дБ | ±1 дБ | ±1 дБ | ||
| Неравномерность коэффициента передачи (Et) | ±1,4 дБ | ±1,4 дБ | ±1 дБ | ±1 дБ | ||
| Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения | ||||||
|
|
30 кГц … 3 ГГц | >3 ГГц … 6 ГГц | >6 … 26,5 ГГц | |||
| Направленность (Ed) | 41 дБ | 39 дБ | 37 дБ | |||
| Согласование источника (Es) | 36 дБ | 30 дБ | 29 дБ | |||
| Согласование нагрузки (El) | 41 дБ | 37 дБ | 35 дБ | |||
| Неравномерность коэффициента отражения (Er) | ±0,004 дБ | ±0,003 дБ | ±0,004 дБ | |||
| Неравномерность коэффициента передачи (Et) | ±0,06 дБ | ±0,09 дБ | ±0,11 дБ | |||
| Температурная стабильность | ||||||
| Амплитуда |
30 кГц … 9 ГГц ± 0,01 дБ/°C >9 ГГц … 26,5 ГГц ± 0,05 дБ/°C |
|||||
| Фаза |
30 кГц … 9 ГГц ± 0,1 °/°C >9 ГГц … 26,5 ГГц ± 0,3 °/°C |
|||||
| Время развертки | ||||||
|
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 500 кГц |
Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 28 мс | 28 мс | 75 мс | 300 мс | ||
|
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 100 кГц |
Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 30 мс | 30 мс | 85 мс | 340 мс | ||
|
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 10 кГц |
Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 60 мс | 70 мс | 350 мс | 1400 мс | ||
|
Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 1 кГц |
Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 300 мс | 500 мс | 2500 мс | 10000 мс | ||

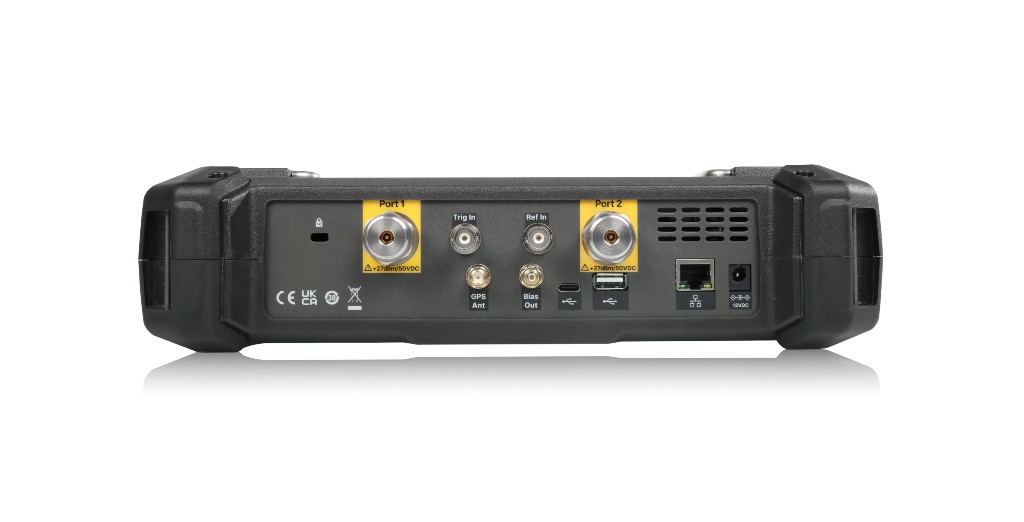

| Верхняя панель | ||||||
| Измерительные порты |
3,5 мм (NMD-вилка), 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток) |
|||||
| Вход GPS антенны | SMA (розетка), 3,3 В, 50 Ом | |||||
| Выход сигнала смещения | SMB (розетка), 12 … 32 В, 0,1 В шаг | |||||
| Вход синхросигнала | BNC-тип (розетка), 5 В TTL, 1 кОм | |||||
| Вход внешнего опорного сигнала | BNC-тип (розетка), 50 Ом, 10 МГц, -5 дБм … 10 дБм | |||||
| Общие данные | ||||||
| Интерфейс | USB (USBTMC), опция GPIB (USB – GPIB адаптер), LAN | |||||
| Видео выход | HDMI/VGA/DP | |||||
| Экран | Цветной сенсорный ЖК, диагональ 21,34 см, разрешение 800x600 | |||||
| Питание* |
Встроенная аккумуляторная батарея, до 4-х часов работы. От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автовыбор |
|||||
| Потребляемая мощность | не более 75 Вт | |||||
| Габаритные размеры | 310 х 215 х 78,5 мм | |||||
| Масса (не более) | 3,2 кг | |||||
| Условия эксплуатации | 0 … 40 °С, относительная влажность до 85% | |||||
| * ВНИМАНИЕ: Для включения и работы прибора, сначала необходимо установить аккумуляторную батарею. Без установленной аккумуляторной батареи прибор не работает, даже при подключении через адаптер питания. | ||||||
