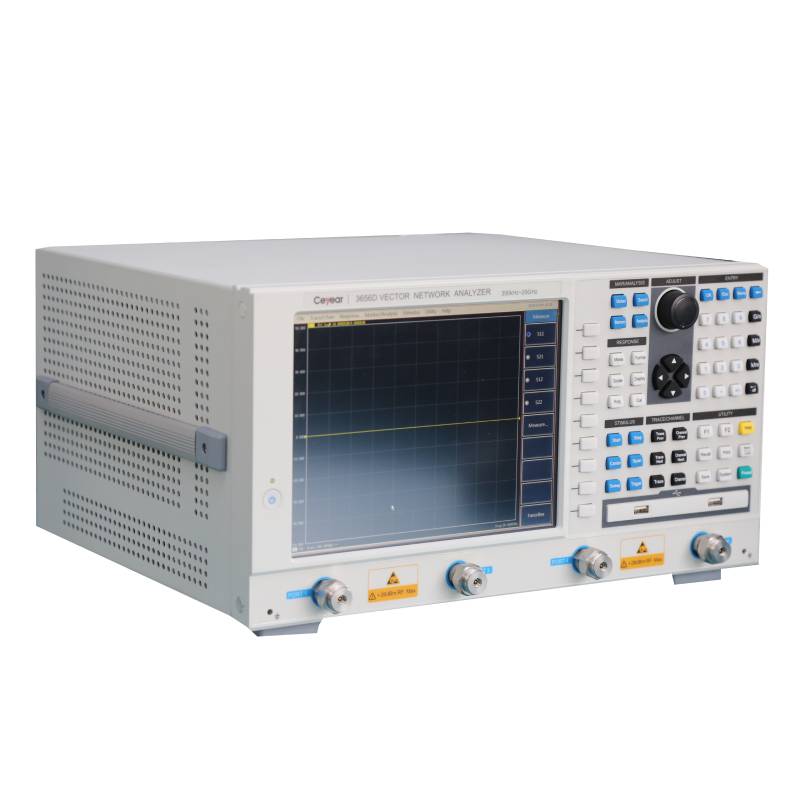

Анализатор цепей векторный Ceyear 3656D представляет собой современный высокоточный прибор, предназначенный для проведения всестороннего анализа высокочастотных электрических цепей. Он зарегистрирован в Государственном реестре средств измерений под номером 77576-20, что подтверждает его соответствие требованиям отечественных стандартов и возможность использования в официальных измерениях и метрологических задачах.
Устройство охватывает широкий диапазон частот от 300 кГц до 20 ГГц, что делает его универсальным решением для различных задач радиочастотной диагностики и разработки. Ceyear 3656D оснащён двумя встроенными портами с возможностью расширения до четырёх (по опции), благодаря чему может использоваться как в стандартных 2-портовых измерениях, так и в более сложных многопортовых конфигурациях. Прибор предоставляет возможность анализа S-параметров (S11, S21, S12, S22), включая рассеяние, отражение и прохождение сигналов, что особенно важно при исследовании компонентов СВЧ и микроволновой электроники.
Высокий динамический диапазон в 125 дБ обеспечивает высокую точность измерений даже при анализе слабых сигналов на фоне шума. Диапазон выходной мощности от -55 до +10 дБм позволяет гибко настраивать параметры измерения под конкретные условия эксперимента или тестирования. Также устройство поддерживает различные типы калибровок, включая простую, расширенную, полную и TRL-калибровку, что позволяет минимизировать влияние системных погрешностей и добиваться высокой достоверности результатов.
Дополнительные функции включают измерения во временной области, определение параметров пульсаций, анализ импеданса, а также возможность моделирования добавления или удаления кабелей и тестовых приспособлений. Это особенно актуально при анализе сложных устройств с множеством соединительных элементов. Сенсорный экран с диагональю 26 см обеспечивает удобное управление и визуализацию данных, а интерфейсы USB, LAN и GPIB обеспечивают гибкую интеграцию в автоматизированные измерительные системы и легкость в передаче данных. Ceyear 3656D представляет собой мощный инструмент как для лабораторных исследований, так и для производственных испытаний.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
77576-20 |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
20 |
|
Частотный диапазон
|
300 кГц … 20 ГГц |
|
Количество портов
|
2 |
|
Динамический диапазон
|
120 дБ |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Максимальная выходная мощность
|
-55 ... 10 дБм |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
198-242 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Гарантия, (мес)
|
12 |
- Анализатор цепей
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
| Тип | Лабораторный (настольный) |
| Диапазон частот | 300 кГц … 20 ГГц |
| Количество встроенных портов | 2 (4 опция) |
| Динамический диапазон | 125 дБ |
| Выходная мощность | -55 … 010 дБм |
| Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых измерений (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области, параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Большой (диагональ 26 см) сенсорный экран. |
| Интерфейс | USB, LAN, GPIB |
