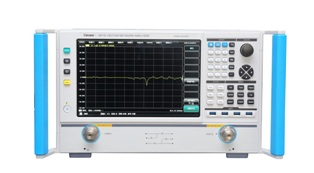

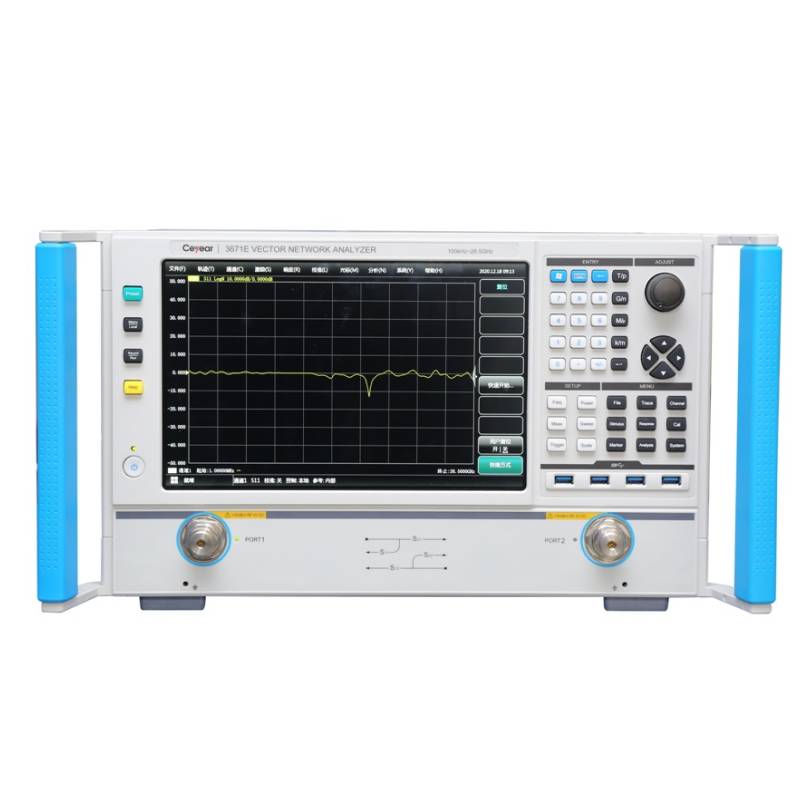

Анализатор цепей векторный Ceyear 3671D

Анализатор цепей векторный Ceyear 3671D представляет собой современный и высокоточный прибор, предназначенный для анализа широкого спектра электрических и электронных компонентов и систем в радиочастотном диапазоне. Его частотный диапазон работы охватывает огромный спектр от 100 кГц до 20 ГГц, что позволяет выполнять исследование как низкочастотных, так и сверхвысокочастотных сигналов. Такой широкий частотный диапазон делает данный векторный анализатор универсальным инструментом для разработчиков радиотехники, инженеров-электроников и специалистов по испытаниям ВЧ-оборудования.

Прибор оснащён двумя встроенными портами, что обеспечивает возможность проведения комплексных двухпортовых измерений параметров рассеяния, таких как S11, S21, S12 и S22. Это критически важно для точного анализа свойств пассивных и активных компонентов, включая фильтры, усилители, фазовращатели и антенны. Динамический диапазон устройства достигает 133 дБ, что гарантирует высокое качество измерений даже при работе с низкими уровнями сигнала и минимальными искажениями. Максимальный уровень мощности, который может быть обработан прибором, равен 15 дБм, что соответствует достаточно высоким требованиям к тестируемым устройствам.

Одной из ключевых особенностей векторного анализатора Ceyear 3671D является его возможность работы с параметрами рассеяния в полном объёме, включая многообразные измерения дифференциальных сигналов, что расширяет области его применения, особенно в современных высокоскоростных цифровых системах и сложных радиочастотных линиях связи. Прибор поддерживает анализ во временной области, что позволяет получать визуализацию откликов цепей и выявлять неоднородности и дефекты в высокочастотных трактах, печатных платах и коаксиальных кабелях. Опция Time-Domain Measurement (TDM) значительно облегчает процесс определения места обрыва или повреждения в сложных системах, которые часто трудно диагностировать классическими методами.

Дополнительно модель оснащена функционалом тестирования импеданса, что позволяет быстро и точно определять сопротивление, ёмкость и индуктивность компонентов и цепей. Наличие опции TDR (Time Domain Reflectometry, или временной рефлектометрический анализ) расширяет возможности прибора, позволяя создавать глаз-диаграммы и анализировать временные характеристики цифровых сигналов, что незаменимо для специалистов, занимающихся высокоскоростной цифровой электроникой и телекоммуникациями.

Комфортная работа с прибором обеспечивается за счёт большого сенсорного экрана емкостного типа с диагональю 30 сантиметров (16х10 дюймов), который предоставляет удобный интерфейс для управления и визуализации измерительных данных. Пользователь может легко и интуитивно настраивать параметры, переключаться между режимами и просматривать результаты исследований в реальном времени.

Для интеграции анализатора в современные лабораторные и производственные комплексы предусмотрены разъёмы USB, LAN, GPIB, VGA и HDMI, что обеспечивает гибкое подключение к различному дополнительному оборудованию и компьютерам. Это позволяет не только автоматизировать процесс измерений, но и осуществлять удалённый контроль и анализ данных.

Поддержка нескольких видов калибровки — простой, расширенной и полной — обеспечивает высокую точность и надёжность измерений, а также возможность адаптации прибора к различным тестовым условиям и требованиям клиента. Возможность добавления и удаления кабелей и тестовых приспособлений без значительных потерь в точности измерения делает прибор удобным и универсальным инструментом.

В целом, векторный анализатор цепей Ceyear 3671D является многофункциональным и мощным устройством, сочетающим в себе высокую точность, широкий диапазон рабочих частот и удобный интерфейс управления. Это делает прибор незаменимым помощником как в научно-исследовательских лабораториях, так и в производственных условиях, где требуется своевременный и точный контроль характеристик ВЧ-цепей и устройств.
