ГОСРЕЕСТР
Артикул:
m-117224
Характеристики
Внесен в ГосРеестр
—
Да
Мин. частота (кГц)
—
10000
Макс. частота (ГГц)
—
26.5
Частотный диапазон
—
10 МГц … 26,5 ГГц
Динамический диапазон
—
127 дБ
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Госреестр СИ (77566-20)

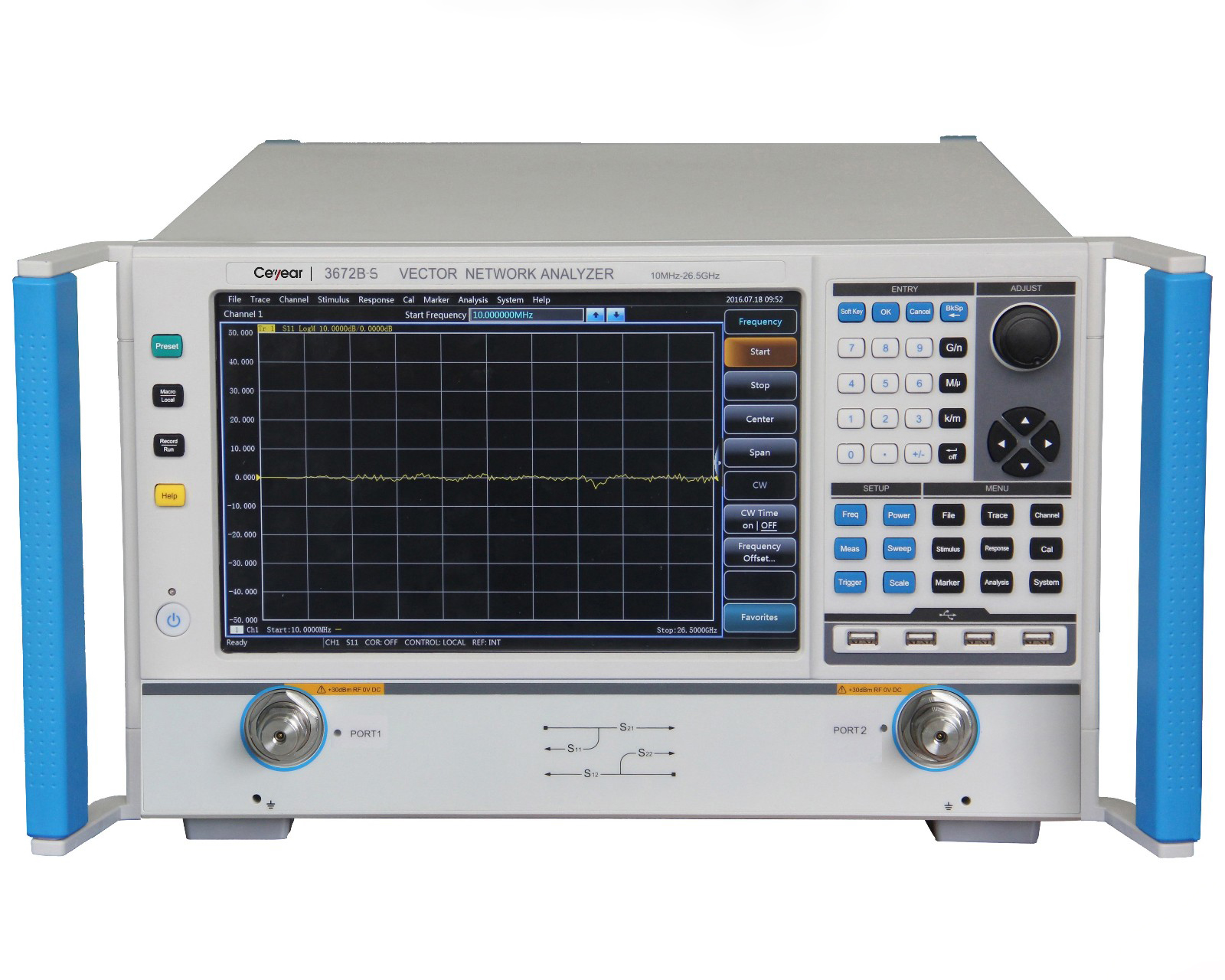

Серия 3672B-S предлагает несколько типов калибровки, включая частотную характеристику, один порт, отклик изоляция, улучшенный отклик, полный двухпортовый и E-cal. Встроено несколько типов отображения, таких как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита, полярные координаты. Доступны многие стандартные интерфейсы, включая USB, LAN, GPIB, VGA и т. д. Они могут точно измерять характеристики амплитудно-частотной, фазово-частотной, групповой задержки и т. д.

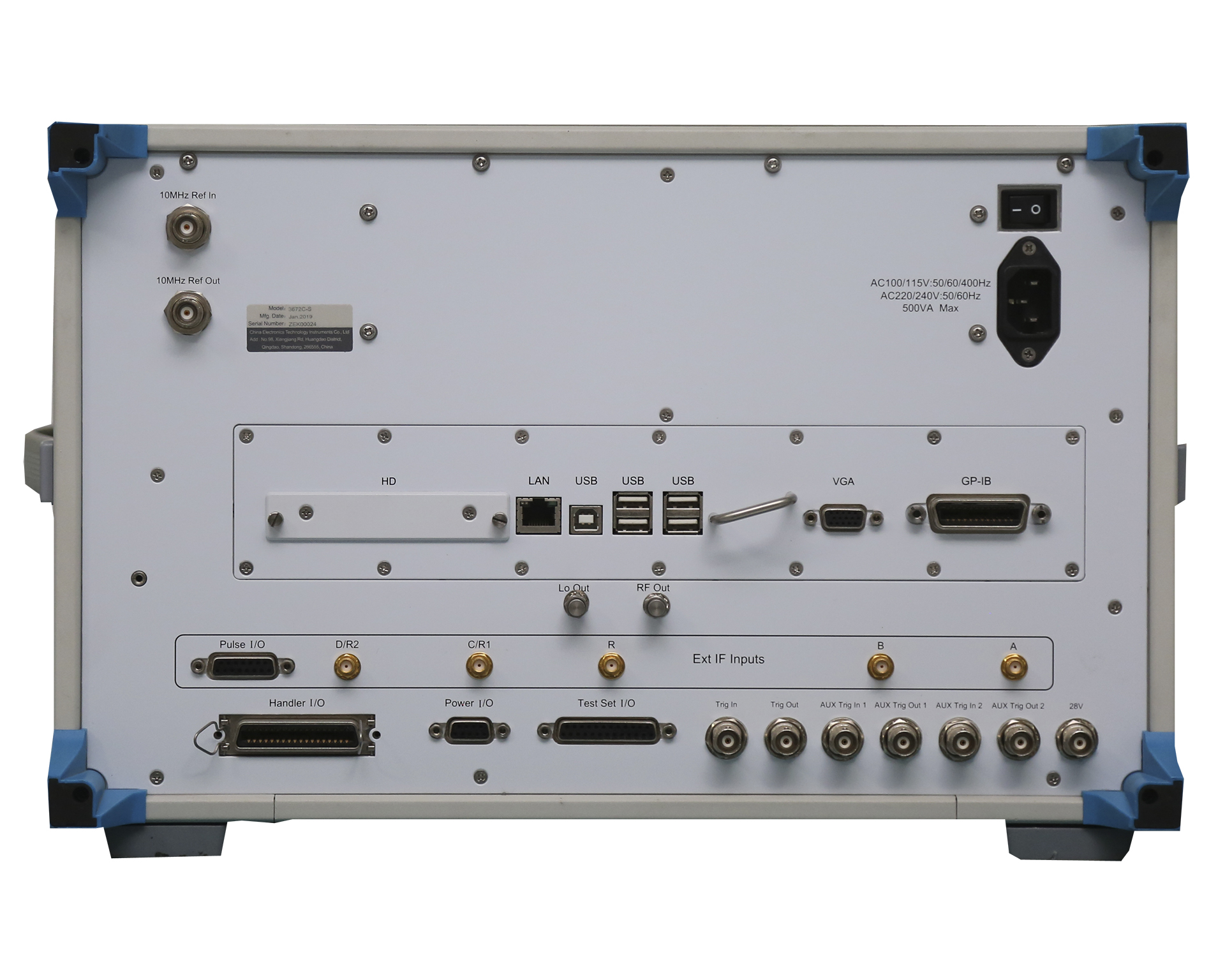

Периферийные интерфейсы, гибкие и практичные
Используя программно-аппаратную платформу, состоящую из встроенного компьютерного модуля, совместимого с ПК и операционной системой Windows, векторные анализаторы цепей серии 3672 представляют собой идеальное сочетание прибора и ПК. Интерфейсы ввода-вывода (включая GPIB, USB, LAN и т. д.) являются оптимальным выбором для передачи данных.
Серия 3672B-S предлагает несколько типов калибровки, включая частотную характеристику, один порт, отклик изоляция, улучшенный отклик, полный двухпортовый и E-cal. Встроено несколько типов отображения, таких как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, групповая задержка, диаграмма Смита, полярные координаты. Доступны многие стандартные интерфейсы, включая USB, LAN, GPIB, VGA и т. д. Они могут точно измерять характеристики амплитудно-частотной, фазово-частотной, групповой задержки и т. д.
Особенности:
- Гибкие и дополнительные типы калибровки, совместимые с несколькими наборами для калибровки
- Поддержка многооконных, многоканальных тестов, быстрая реализация сложной схемы тестирования
- Доступны различные форматы отображения, такие как логарифмическая амплитуда, линейная амплитуда, стоячая волна, фаза, диаграмма Смита.
- С интерфейсом дисплея USB, GPIB, LAN и VGA
- 12,1-дюймовый сенсорный экран с высоким разрешением
- Запись/запуск, операция одним щелчком значительно упрощает этапы настройки измерения и повышает эффективность
Гибкие и дополнительные типы калибровки
Векторные анализаторы цепей серии 3672 обеспечивают несколько типов калибровки, включая интеллектуальную калибровку (управляемая калибровка), неуправляемую калибровку (с использованием комплекта механической калибровки для проведения сквозной калибровки отклика, калибровки отклика и изоляции, калибровки одного порта, расширенной калибровки отклика, а также полной калибровки двух портов). калибровка SOLT и калибровка TRL), а также электронная калибровка (E-Cal) и т. д. Пользователи могут выбирать наборы для калибровки, такие как набор для калибровки коаксиального кабеля 3,5 мм и набор для электронной калибровки, в зависимости от требований к тестированию, что значительно облегчает тестирование на устройствах с различными интерфейсами.Несколько окон для отображения всех измерительных каналов
Анализаторы обладают функциями многоканального и многооконного отображения, поддерживают до 64 каналов. Максимум 32 измерительных окна могут одновременно отображаться, и каждое окно может одновременно отображать до 16 тестовых трасс, что повышает пропускную способность и результаты тестирования.
Используя программно-аппаратную платформу, состоящую из встроенного компьютерного модуля, совместимого с ПК и операционной системой Windows, векторные анализаторы цепей серии 3672 представляют собой идеальное сочетание прибора и ПК. Интерфейсы ввода-вывода (включая GPIB, USB, LAN и т. д.) являются оптимальным выбором для передачи данных.
|
Внесен в ГосРеестр
|
Да |
|
Мин. частота (кГц)
|
10000 |
|
Макс. частота (ГГц)
|
26.5 |
|
Частотный диапазон
|
10 МГц … 26,5 ГГц |
|
Динамический диапазон
|
127 дБ |
|
Опорный генератор
|
±1×10-7 |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Максимальная выходная мощность
|
13 дБм |
|
Интерфейс
|
USB, LAN, GPIB, VGA |
|
Питание
|
198-242 В |
|
Тип дисплея
|
Сенсорный LCD |
|
Гарантия, (мес)
|
12 |
- Стандартный шнур питания с тремя контактами
- USB-клавиатура/мышь
- Руководство пользователя
- Сертификат соответствия
- Коробка из алюминиевого сплава
| Тип | Лабораторный (настольный) |
| Диапазон частот | 10 МГц … 26,5 ГГц |
| Количество встроенных портов | 2 |
| Динамический диапазон | 127 дБ |
| Максимальный уровень мощности | 13 дБм |
| Особенности | Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22). Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Большой (диагональ 26 см) сенсорный экран. |
| Интерфейс | USB, LAN, GPIB |
