Анализатор цепей векторный Planar Компакт S50244

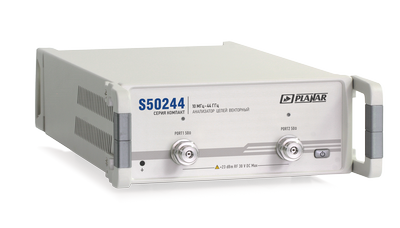

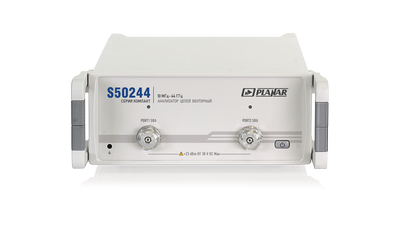

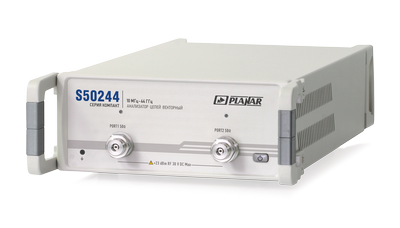

Анализатор цепей векторный Planar Компакт S50244 представляет собой современное высокоточное измерительное устройство, предназначенное для анализа параметров высокочастотных электронных компонентов и трактов. Он зарегистрирован в Государственном реестре средств измерений под номером 88573-23, что подтверждает его соответствие установленным метрологическим требованиям и допуск к применению в различных отраслях промышленности и научных исследованиях. Диапазон рабочих частот прибора охватывает значения от 10 кГц до 44 ГГц, обеспечивая широкую область применения — от разработки радиоэлектронной аппаратуры до тестирования антенн и фильтров в телекоммуникационных системах. Устройство выполнено как двухпортовый анализатор, позволяющий измерять все четыре коэффициента рассеяния (S11, S12, S21, S22), что делает его универсальным инструментом для оценки передаточных и отражательных характеристик исследуемых объектов.

Особое внимание стоит уделить таким техническим показателям, как динамический диапазон, достигающий 135 дБ, что гарантирует высокую чувствительность и точность измерений даже в условиях слабых сигналов. Стабильность частоты опорного генератора составляет ±2×10⁻⁶, что обеспечивает стабильность результатов на протяжении длительного времени и в различных температурных режимах. Выходная мощность может регулироваться в пределах от -50 до +5 дБм, что позволяет адаптировать уровень сигнала под конкретные требования испытуемого устройства. Анализатор поддерживает минимальный шаг установки частоты всего 1 Гц, обеспечивая максимально точную настройку и возможность проведения детальных исследований в узких полосах. Время измерения на одной частоте составляет всего 22 микросекунды, что способствует высокой производительности и оперативности получения данных.

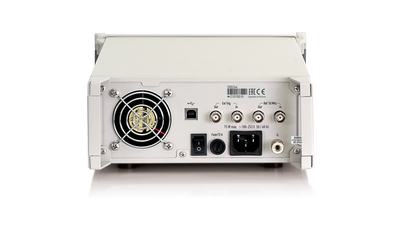

Прибор оснащён интерфейсом USB, обеспечивающим удобное подключение к компьютеру и простоту интеграции в существующие системы автоматизации тестирования. Импеданс измерительного тракта составляет стандартные 50 Ом, что соответствует большинству используемых высокочастотных компонентов и измерительных схем. Planar Компакт S50244 сочетает в себе компактные размеры, надёжность и широкие функциональные возможности, что делает его идеальным выбором как для лабораторий НИИ, так и для предприятий, занимающихся серийным выпуском радиоэлектронной продукции.
