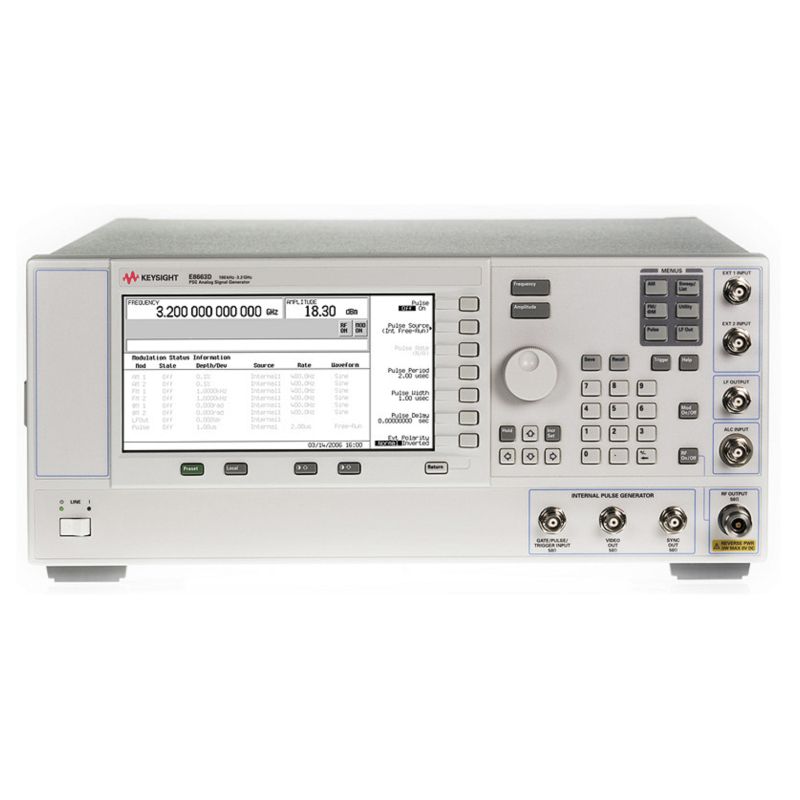

Аналоговый генератор сигналов Keysight E8663D-509 PSG (от 100 кГц до 9 ГГц)

Аналоговый генератор сигналов Keysight E8663D-509 PSG представляет собой высококачественное устройство, предназначенное для генерации различных сигналов в диапазоне частот от 100 кГц до 9 ГГц. Это оборудование находит широкое применение в радиоэлектронике, телекоммуникациях и научных исследованиях, обеспечивая стабильность и точность в работе.

Одной из ключевых характеристик данного генератора является его внутренний опорный генератор, который обеспечивает высокую стабильность частоты с отклонением всего ±3 x 10^-8 в год. Это делает E8663D-509 идеальным выбором для задач, требующих высокой точности и надежности. Время выдержки, которое варьируется от 1 мс до 60 секунд, позволяет пользователю гибко настраивать генерацию сигналов в зависимости от конкретных требований эксперимента или теста.

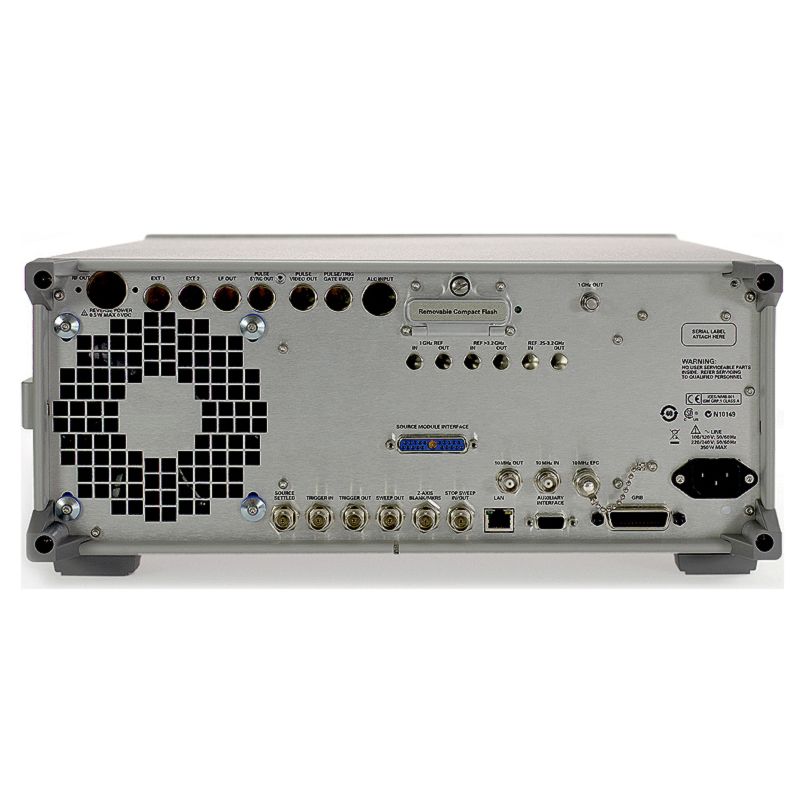

Генератор оснащен множеством интерфейсов, включая GPIB (IEEE-488.2, 1987), RS-232 и 10BaseT LAN, что обеспечивает удобное подключение к различным системам и возможность удаленного управления. Входной импеданс может быть установлен на 50 или 600 Ом, что делает устройство универсальным для различных применений.

Выходная мощность на частоте 1 ГГц варьируется от -135 дБм до +21 дБм, что позволяет генерировать сигналы с различной мощностью в зависимости от нужд пользователя. Параметр фазового шума на частоте 1 ГГц с отстройкой 20 кГц составляет -143 дБн/Гц, что свидетельствует о высоком качестве выходных сигналов и минимальных помехах.

Переключение частоты осуществляется за менее чем 7 мс, что делает генератор подходящим для динамических тестов и экспериментов, где требуется быстрая реакция. Уровень гармоник на частоте 1 ГГц не превышает -55 дБн, а негармонические составляющие достигают значения ≤-80 дБн, что гарантирует чистоту и качество сигнала.

В режиме свипирования генератор предлагает различные режимы, такие как список, пошаговое и линейное свипирование, что позволяет пользователям гибко настраивать параметры генерации в зависимости от задач. Программное обеспечение устройства поддерживает различные задачи общего назначения, включая амплитудную, частотную и фазовую модуляцию, а также генерацию импульсных сигналов.

Таким образом, аналоговый генератор сигналов Keysight E8663D-509 PSG является мощным и универсальным инструментом, который удовлетворяет потребности профессионалов в области тестирования и разработки, обеспечивая высокую точность, стабильность и гибкость в работе.
