Высочайшая выходная мощность до 67 ГГц
Превосходные характеристики фазового шума
Плавное свипирование и возможность подключения к скалярному анализатору
Перекрытие частот до 325 ГГц для применений НГ и аналоговых видов модуляции

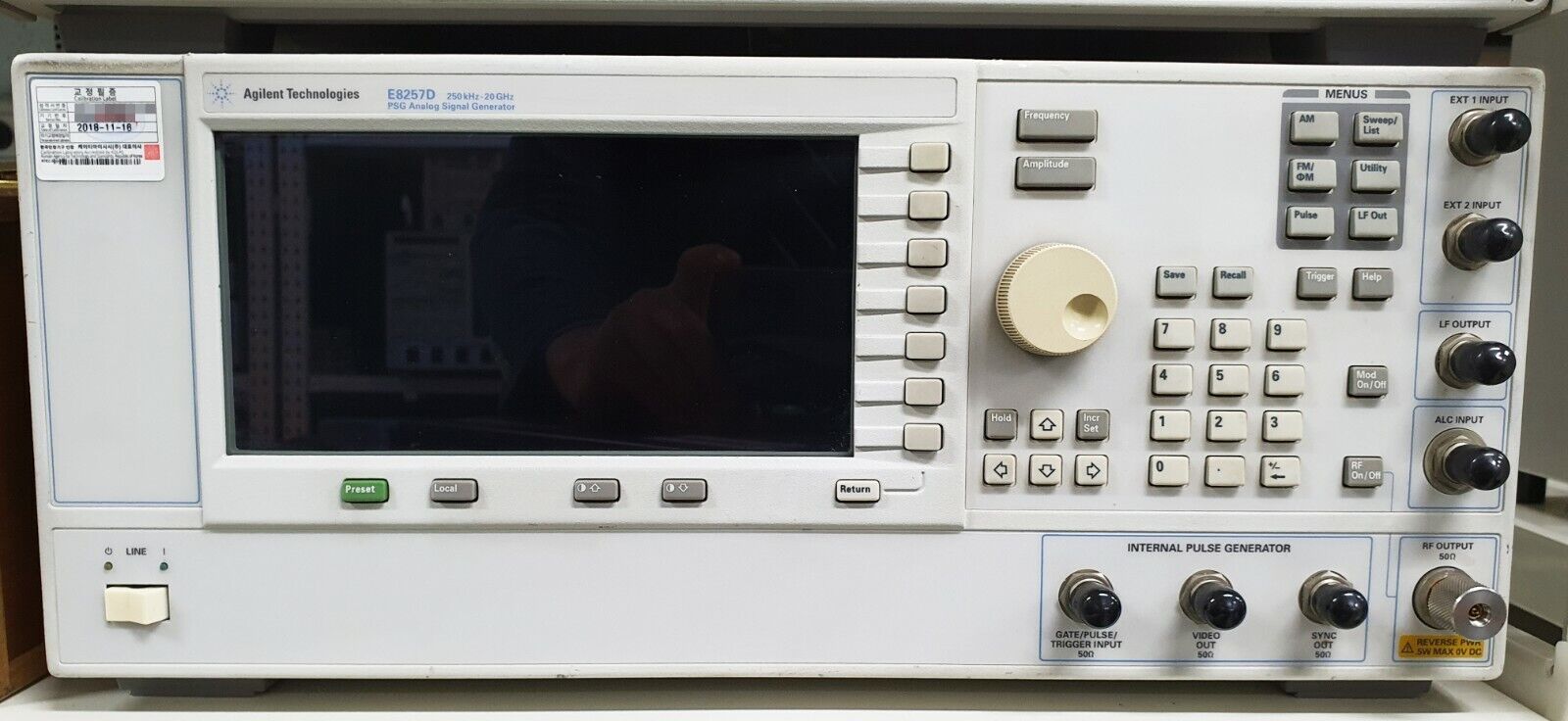

Генератор сигналов НГ и аналоговых видов модуляции E8257D
Генератор сигналов НГ E8257D предназначен для использования в качестве источника гетеродина или для испытаний компонентов
Лидирующий в отрасли высокий уровень выходной мощности
Улучшенный фазовый шум
Превосходная точность установки мощности
Кодовая совместимость с другими генераторами СВЧ сигналов компании Agilent 1
Возможность аналогового свипирования с высокой скоростью
Автоматическая работа со скалярным анализатором цепей 8757D
Испытания качества приёмников, чувствительности и избирательности передатчиков новейших систем связи
Выбор дополнительных видов модуляции и приёма:
Гибкие форматы аналоговой модуляции: АМ, ЧМ, ФМ и ИМ
Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум
Модуляция короткими импульсами (20 нс) частот вплоть до нижней границы 10 МГц
Технические характеристики
Частота
Диапазон 2
Опция 520: от 250 кГц до 20 ГГц
Опция 532: от 250 кГц до 32 ГГц
Опция 540: от 250 кГц до 40 ГГц
Опция 550: от 250 кГц до 50 ГГц
Опция 567: от 250 кГц до 67 ГГц
Разрешающая способность
НГ: 0,001 Гц 3
Все режимы свипирования: 0,01 Гц
Точность установки
Старение ± температурная зависимость ± зависимость от напряжения сети
Скорость переключения 4 <10 мс (типовое значение)
Смещение фазы Регулируется с номинальным приращением 0,1°.
Температурная зависимость (типовые значения)
< ±5 x 10-8 от 0 до 55 °C
< ±4,5 x 10-9 от 0 до 55 °C
Зависимость от напряжения сети (типовые значения)
< ±2 x 10-9 для изменения +5% -10%
< ±2 x 10-10 для изменения ±10%
Частота внешней опоры
Стандартная комплектация: 1, 2, 2,5, 5, 10 МГц (в пределах 0,2 х 10-6)
Опция UNR: только 10 МГц (в пределах 1 х 10-6)
Пошаговое (цифровое) свипирование
Режимы работы
Пошаговое свипирование по частоте или по амплитуде или и то и другое
(от начальной до конечной точки)
Свипирование по списку частот или по амплитуде или и то и другое
(произвольный список)
Диапазон свипирования
Свипирование по частоте: в пределах диапазона рабочих частот прибора
Свипирование по амплитуде: в пределах изменения мощности с зафиксированным
аттенюатором
Время выдержки от 1 мс до 60 c
Время установки частоты: 28 мс (типовое значение)
Время установки амплитуды: 10 мс (типовое значение)
Число точек
Пошаговое свипирование: от 2 до 65535
Свипирование по списку: от 2 до 1601 в таблице
Запуск
Авто, внешний, однократный или через GPIB
Плавное (аналоговое) свипирование (Опция 007) 5
Режимы работы
Свипирование с синтезом частоты (старт/стоп), (центр/обзор), (НГ со свипированием)
Свипирование по мощности (амплитуде) (старт/стоп)
Ручное свипирование
Ручкой управления на передней панели между начальной и конечной частотами
Попеременное свипирование
Перемежает циклы свипирования текущих параметров и параметров,
запомненных в памяти
Диапазон свипирования
Устанавливается от минимального 6 до полного диапазона
1 Совместимость от 80 до 100 % с генераторами сигналов СВЧ 8340/8341, E824x/E825xA, 836xxB/L 5662/3A и 837xx компании Agilent.
2 Может использоваться до 100 кГц,
3 В режиме плавного свипирования (Опция 007) разрешающая способность ограничена при узких обзорах и низких скоростях свипирования. См. дополнительную информацию в технических характеристиках плавного свипирования.
4 В пределах до 0,1 х 10-6 от конечной частоты выше 250 МГц или в пределах 100 Гц ниже 250 МГц,
5 В процессе плавного свипирования могут использоваться AM, ЧM, ФМ и ИМ, но технические характеристики не нормируются.
6 Минимальный диапазон свипирования пропорционален несущей частоте и времени свипирования.
Истинный диапазон свипирования может немного отличаться от вводимого значения для диапазонов менее [0,00004% от несущей частоты или 140 Гц] x [время свипирования в секундах]. Истинный диапазон всегда правильно отображается на экране.
7 N - нормирующий коэффициент, используемый в разных местах при определении технических характеристик.
Точность установки частоты
±0,05% от диапазона ± нестабильность источника опорной частоты (при времени
свипирования 100 мс, для диапазонов свипирования менее максимальных значений,
указанных выше)
Точность повышается пропорционально увеличению времени свипирования 1
Время свипирования (в прямом направлении, исключая времена переключения
диапазонов и обратного хода)
Разрешающая способность: 1 мс
Ручной режим: возможность регулировки от 10 мс до 200 с
Режим авто: устанавливается на минимальное значение, определяемое максимальной скоростью свипирования и настройками 8757D
Запуск
Авто, внешний, однократный или через GPIB
Маркеры (10 независимых плавно перестраиваемых частотных маркеров)
Вид на экране: интенсивность по оси Z (яркость) или импульс ВЧ амплитуды
Функции: M1 в центр, M1/M2 на старт/стоп, дельта-маркер
Двухтоновые (ведущий/ведомый) измерения 2
Два прибора серии PSG могут синхронно следить друг за другом с независимым управлением начальных/конечных частот
Совместимость с анализаторами цепей
Полная совместимость со скалярным анализатором цепей 8757D 3
Может также использоваться со скалярными анализаторами 8757A/C/E для
проведения основных панорамных измерений 4
Ступенчатый аттенюатор (опция 1Е1)
Опции 520 и 540 0 дБ и от 5 дБ до 115 дБ с шагом 10 дБ
Опции 550 и 567 0 дБ и 90 дБ с шагом 10 дБ
Минимальный диапазон изменения при зафиксированном аттенюаторе
(то же, что и максимальный диапазон свипирования по мощности)
От -20 дБм до максимального значения, указанного в технических характеристиках
при положении аттенюатора 0 дБ. Может смещаться с использованием ступенчатого аттенюатора (опция 1Е1).
Скорость переключения амплитуды 6
НГ или аналоговая модуляция: <3 мс (типовое значение) (без поиска мощности)
Превосходные характеристики фазового шума
Плавное свипирование и возможность подключения к скалярному анализатору
Перекрытие частот до 325 ГГц для применений НГ и аналоговых видов модуляции
Генератор сигналов НГ и аналоговых видов модуляции E8257D
Генератор сигналов НГ E8257D предназначен для использования в качестве источника гетеродина или для испытаний компонентов
Лидирующий в отрасли высокий уровень выходной мощности
Улучшенный фазовый шум
Превосходная точность установки мощности
Кодовая совместимость с другими генераторами СВЧ сигналов компании Agilent 1
Возможность аналогового свипирования с высокой скоростью
Автоматическая работа со скалярным анализатором цепей 8757D
Испытания качества приёмников, чувствительности и избирательности передатчиков новейших систем связи
Выбор дополнительных видов модуляции и приёма:
Гибкие форматы аналоговой модуляции: АМ, ЧМ, ФМ и ИМ
Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум
Модуляция короткими импульсами (20 нс) частот вплоть до нижней границы 10 МГц
Технические характеристики
Частота
Диапазон 2
Опция 520: от 250 кГц до 20 ГГц
Опция 532: от 250 кГц до 32 ГГц
Опция 540: от 250 кГц до 40 ГГц
Опция 550: от 250 кГц до 50 ГГц
Опция 567: от 250 кГц до 67 ГГц
Разрешающая способность
НГ: 0,001 Гц 3
Все режимы свипирования: 0,01 Гц
Точность установки
Старение ± температурная зависимость ± зависимость от напряжения сети
Скорость переключения 4 <10 мс (типовое значение)
Смещение фазы Регулируется с номинальным приращением 0,1°.
| Частотные диапазоны | ||
| Номер | Диапазон частот | Коэффициент N 7 |
| 1 | От 250 кГц до 250 МГц | 1/8 |
| 2 | От > 250 до 500 МГц | 1/16 |
| 3 | От >500 МГц до 1 ГГц | 1/8 |
| 4 | От >1 до 2 ГГц | 1/4 |
| 5 | От >2 до 3,2 ГГц | 1/2 |
| 6 | От >3,2 до 10 ГГц | 1 |
| 7 | От >10 до 20 ГГц | 2 |
| 8 | От >20 до 40 ГГц | 4 |
| 9 | >40 ГГц | 8 |
| Внутренний опорный генератор | ||
| Стандартная комплектация | Опция UNR | |
| Фактор старения |
<±1 x 10-7/год или <±4,5 x 10-9/сутки после 45 суток |
<±3 x 10-8/ год или <±2,5 x 10-10/сутки после 30 суток |
Температурная зависимость (типовые значения)
< ±5 x 10-8 от 0 до 55 °C
< ±4,5 x 10-9 от 0 до 55 °C
Зависимость от напряжения сети (типовые значения)
< ±2 x 10-9 для изменения +5% -10%
< ±2 x 10-10 для изменения ±10%
Частота внешней опоры
Стандартная комплектация: 1, 2, 2,5, 5, 10 МГц (в пределах 0,2 х 10-6)
Опция UNR: только 10 МГц (в пределах 1 х 10-6)
Пошаговое (цифровое) свипирование
Режимы работы
Пошаговое свипирование по частоте или по амплитуде или и то и другое
(от начальной до конечной точки)
Свипирование по списку частот или по амплитуде или и то и другое
(произвольный список)
Диапазон свипирования
Свипирование по частоте: в пределах диапазона рабочих частот прибора
Свипирование по амплитуде: в пределах изменения мощности с зафиксированным
аттенюатором
Время выдержки от 1 мс до 60 c
Время установки частоты: 28 мс (типовое значение)
Время установки амплитуды: 10 мс (типовое значение)
Число точек
Пошаговое свипирование: от 2 до 65535
Свипирование по списку: от 2 до 1601 в таблице
Запуск
Авто, внешний, однократный или через GPIB
Плавное (аналоговое) свипирование (Опция 007) 5
Режимы работы
Свипирование с синтезом частоты (старт/стоп), (центр/обзор), (НГ со свипированием)
Свипирование по мощности (амплитуде) (старт/стоп)
Ручное свипирование
Ручкой управления на передней панели между начальной и конечной частотами
Попеременное свипирование
Перемежает циклы свипирования текущих параметров и параметров,
запомненных в памяти
Диапазон свипирования
Устанавливается от минимального 6 до полного диапазона
1 Совместимость от 80 до 100 % с генераторами сигналов СВЧ 8340/8341, E824x/E825xA, 836xxB/L 5662/3A и 837xx компании Agilent.
2 Может использоваться до 100 кГц,
3 В режиме плавного свипирования (Опция 007) разрешающая способность ограничена при узких обзорах и низких скоростях свипирования. См. дополнительную информацию в технических характеристиках плавного свипирования.
4 В пределах до 0,1 х 10-6 от конечной частоты выше 250 МГц или в пределах 100 Гц ниже 250 МГц,
5 В процессе плавного свипирования могут использоваться AM, ЧM, ФМ и ИМ, но технические характеристики не нормируются.
6 Минимальный диапазон свипирования пропорционален несущей частоте и времени свипирования.
Истинный диапазон свипирования может немного отличаться от вводимого значения для диапазонов менее [0,00004% от несущей частоты или 140 Гц] x [время свипирования в секундах]. Истинный диапазон всегда правильно отображается на экране.
7 N - нормирующий коэффициент, используемый в разных местах при определении технических характеристик.
| Максимальная скорость свипирования | ||
| Начальная частота | Макс. скорость свипирования | Максимальный диапазон для свипирования с временем 100 мс |
| От 250 кГц до <0,5 ГГц | 25 МГц/мс | 2,5 ГГц |
| От 0,5 до <1 ГГц | 50 МГц/мс | 5 ГГц |
| От 1 до <2 ГГц | 100 МГц/мс | 10 ГГц |
| От 2 до <3,2 ГГц | 200 МГц/мс | 20 ГГц |
| ≥3,2 ГГц | 400 МГц/мс | 40 ГГц |
Точность установки частоты
±0,05% от диапазона ± нестабильность источника опорной частоты (при времени
свипирования 100 мс, для диапазонов свипирования менее максимальных значений,
указанных выше)
Точность повышается пропорционально увеличению времени свипирования 1
Время свипирования (в прямом направлении, исключая времена переключения
диапазонов и обратного хода)
Разрешающая способность: 1 мс
Ручной режим: возможность регулировки от 10 мс до 200 с
Режим авто: устанавливается на минимальное значение, определяемое максимальной скоростью свипирования и настройками 8757D
Запуск
Авто, внешний, однократный или через GPIB
Маркеры (10 независимых плавно перестраиваемых частотных маркеров)
Вид на экране: интенсивность по оси Z (яркость) или импульс ВЧ амплитуды
Функции: M1 в центр, M1/M2 на старт/стоп, дельта-маркер
Двухтоновые (ведущий/ведомый) измерения 2
Два прибора серии PSG могут синхронно следить друг за другом с независимым управлением начальных/конечных частот
Совместимость с анализаторами цепей
Полная совместимость со скалярным анализатором цепей 8757D 3
Может также использоваться со скалярными анализаторами 8757A/C/E для
проведения основных панорамных измерений 4
|
Выход Мощность 5 (дБм) |
||
| Диапазон частот | Стандартная комплектация | Опция 1ЕА норма (тип.) |
| Опция 520: | ||
| От 250 кГц до 3,2 ГГц | От -20 до +13 | От -20 до +16 (+19) |
| От 250 кГц до 3,2 ГГц с опцией UNW | От -20 до +11 | От -20 до +11 (+14) |
| От 250 кГц до 3,2 ГГц с опцией 1EH | От -20 до +13 2 | От -20 до +13 (+16) 2 |
| От 250 кГц до 3,2 ГГц с опциями UNW и 1EH | От -20 до +10 2 | От -20 до +10 (+13) 2 |
| От > 3,2 до 20 ГГц | От -20 до +13 | От -20 до +20 (+23) |
| Опция 532 и 540: | ||
| От 250 кГц до 3,2 ГГц | От -20 до +9 | От -20 до +15 (+18) |
| От 250 кГц до 3,2 ГГц с опцией UNW | От -20 до +9 | От -20 до +10 (+13 |
| От 250 кГц до 3,2 ГГц с опцией 1EH | От -20 до +9 | От -20 до +12 (+15) 2 |
| От 250 кГц до 3,2 ГГц с опциями UNW и 1EH | От -20 до +9 2 | От -20 до +9 (+12) 2 |
| От > 3,2 до 20 ГГц | От -20 до +9 | От -20 до +18 (+21) |
| От > 20 до 30 ГГц | От -20 до +9 | От -20 до +14 (+20) |
| От > 30 до 40 ГГц | От -20 до +9 | От -20 до +14 (+17) |
| Опции 550 и 567: | ||
| От 250 кГц до 3,2 ГГц | От -20 до +5 | От -20 до +14 (+17) |
| От 250 кГц до 3,2 ГГцс опцией UNW | От -20 до +5 | От -20 до +9 (+12) |
| От 250 кГц до 3,2 ГГц с опцией 1EH | От -20 до +5 | От -20 до +11 (+14) 2 |
| От 250 кГц до 3,2 ГГц с опциями UNW и 1EH | От -20 до +5 | От -20 до +8 (+11) 2 |
| От > 3,2 до 10 ГГц | От -20 до +5 | От -20 до +14 (+21) |
| От > 10 до 20 ГГц | От -20 до +5 | От -20 до +14 (+17) |
| От > 20 до 30 ГГц | От -20 до +5 | От -20 до +11 (+17) |
| От > 30 до 65 ГГц | От -20 до +5 | От -20 до +11 (+14) |
| От > 65 до 67 ГГц | От -20 до +5 | От -20 до +10 (+14) |
| От > 67 до 70 ГГц | От -20 до +5 (тип.) | От -20 до +8 (тип.) |
| Опция 520 со ступенчатым аттенюатором (опция 1Е1): | ||
| От 250 кГц до 3,2 ГГц | От -135 до +11 | От -135 до +15 (+18) |
| От 250 кГц до 3,2 ГГц с опцией UNW | От -135 до +10 | От -135 до +10 (+13) |
| От 250 кГц до 3,2 ГГц с опцией 1EH | От -135 до +11 2 | От -135 до +12 (+15) 2 |
| От 250 кГц до 3,2 ГГц с опциями UNW и 1EH | От -135 до +9 2 | От -135 до +9 (+12) 2 |
| От > 3,2 до 20 ГГц | От -135 до +11 | От -135 до +18 (+20) |
| Опция 532 и 540 со ступенчатым аттенюатором (опция 1Е1): | ||
| От 250 кГц до 3,2 ГГц | От -135 до +7 | От - до +14 (+17) |
| От 250 кГц до 3,2 ГГц с опцией UNW | От -135 до +7 | От -135 до +9 (+12) |
| От 250 кГц до 3,2 ГГц с опцией 1EH | От -135 до +7 | От -135 до +11 (+14) 2 |
| От 250 кГц до 3,2 ГГц с опциями UNW и 1EH | От -135 до +7 2 | От -135 до +8 (+11) 2 |
| От > 3,2 до 20 ГГц | От -135 до +7 | От -135 до +16 (+20) |
| От > 20 до 30 ГГц | От -135 до +7 | От -135 до +12 (+18) |
| От > 30 до 40 ГГц | От -135 до +7 | От -135 до +12 (+16) |
| Опции 550 и 567 со ступенчатым аттенюатором (опция 1Е1): | ||
| От 250 кГц до 3,2 ГГц | От -110 до +3 | От -110 до +13 (+16) |
| От 250 кГц до 3,2 ГГц с опцией UNW | От -110 до +3 | От -110 до +8 (+11) |
| От 250 кГц до 3,2 ГГц с опцией 1EH | От -110 до +3 | От -110 до +10 (+13) 2 |
| От 250 кГц до 3,2 ГГцс опциями UNW и 1EH | От -110 до +3 | От -110 до +7 (+10) 2 |
| От > 3,2 до 10 ГГц | От -110 до +3 | От -110 до +13 (+20) |
| От > 10 до 20 ГГц | От -110 до +3 | От -110 до +13 (+16) |
| От > 20 до 30 ГГц | От -110 до +3 | От -110 до +9 (+16) |
| От > 30 до 65 ГГц | От -110 до +3 | От -110 до +9 (+12) |
| От > 65 до 67 ГГц | От -110 до +3 | От -110 до +8 (+12) |
| От > 67 до 70 ГГц | От -110 до +3 (тип.) | От -110 до +6 (тип.) |
Ступенчатый аттенюатор (опция 1Е1)
Опции 520 и 540 0 дБ и от 5 дБ до 115 дБ с шагом 10 дБ
Опции 550 и 567 0 дБ и 90 дБ с шагом 10 дБ
Минимальный диапазон изменения при зафиксированном аттенюаторе
(то же, что и максимальный диапазон свипирования по мощности)
От -20 дБм до максимального значения, указанного в технических характеристиках
при положении аттенюатора 0 дБ. Может смещаться с использованием ступенчатого аттенюатора (опция 1Е1).
Скорость переключения амплитуды 6
НГ или аналоговая модуляция: <3 мс (типовое значение) (без поиска мощности)
| Точность установки мощности 7 (дБ) | ||||
| Частота | >+10 дБм |
От +10 до 0 дБм |
От 0 до -10 дБм |
От -10 до -20 дБм |
| От 250 кГц до 2 ГГц | ±0,6 | ±0,6 | ±0,6 | ±1,4 |
| От >2 до 20 ГГц | ±0,8 | ±0,8 | ±0,8 | ±1, 2 |
| От >20 до 40 ГГц | ±1,0 | ±0,9 | ±0,9 | ±1, 3 |
| От >40 до 50 ГГц | - | ±1,3 | ±0,9 | ±1, 2 |
| От >50 до 67 ГГц | - | ±1,5 | ±1,0 | ±1,2 (тип.) |
| Точность установки мощности со ступенчатым аттенюатором 8 (дБ) | |||||||||||||||||||||||||||||||
| Частота | >+10 дБм |
От +10 до 0 дБм |
От 0 до -10 дБм |
От -10 до -70 дБм |
От 70 до -90 дБм |
||||||||||||||||||||||||||
| От 250 кГц до 2 ГГц | ±0,6 | ±0,6 | ±0,6 | ±0,7 | ±0,8 | ||||||||||||||||||||||||||
| От >2 до 20 ГГц | ±0,8 | ±0,8 | ±0,8 | ±0,9 | ±1,0 | ||||||||||||||||||||||||||
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
53941-13 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
250 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-134 дБн/Гц |
|
Опорный генератор
|
±1×10-7 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-20 ... 15 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
1 |
Товар участвует в акциях
Распродажа выставочного оборудования
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
