ГОСРЕЕСТР
Артикул:
m-110482
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Рупорно-Линзовая
Номер записи в ГосРеестре СИ
—
24810-03
Мин. частота (кГц)
—
1000000000
Макс. частота (ГГц)
—
17440000000
Все характеристики
306 000 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

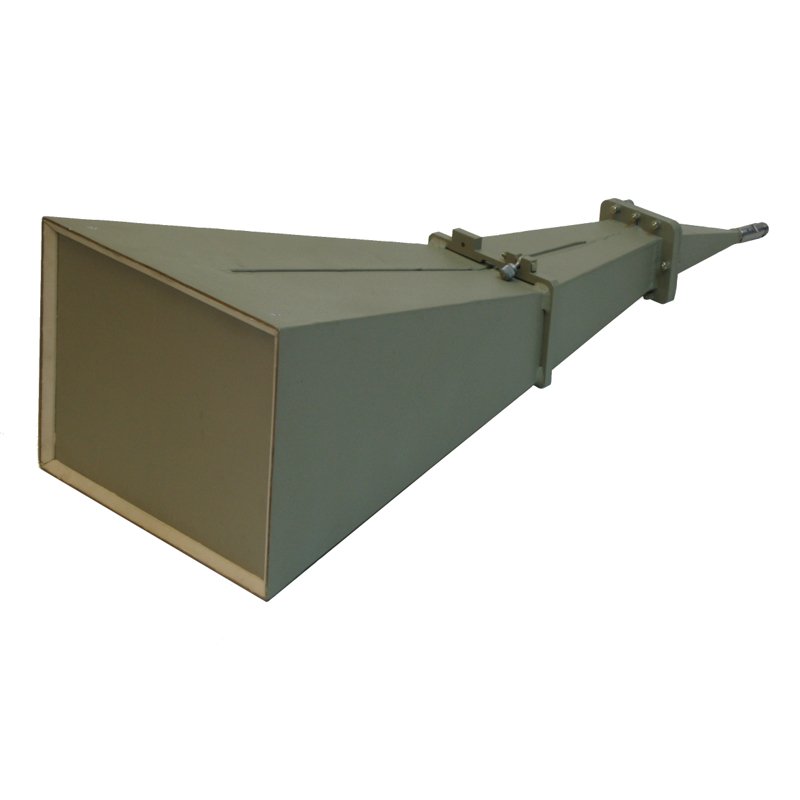

Широкополосная антенна измерительная П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным соединителем. Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, измерения параметров электромагнитной совместимости радиоэлектронных средств, мониторинга электромагнитной обстановки и пеленгации источников электромагнитного излучения совместно с приёмными устройствами.
Антенна обеспечивает работу в лабораторных, заводских и полевых условиях.
Антенна может комплектоваться треногой (опорно-поворотным устройством), обеспечивающей ориентацию по азимуту, углу места, поляризации и высоте:
- от 1,00 (0,85) до 17,44 ГГц
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Рупорно-Линзовая |
|
Номер записи в ГосРеестре СИ
|
24810-03 |
|
Мин. частота (кГц)
|
1000000000 |
|
Макс. частота (ГГц)
|
17440000000 |
|
Частотный диапазон
|
1 – 17.44 ГГц |
| Напряжение постоянного тока | |
| Диапазон частот | от 1,00 (0,85) до 17,44 ГГц |
| Коэффициент стоячей волны (КСВ) | < 1,7 |
|
Эффективная площадь в диапазоне частот: (1,00 - 15) ГГц (15 - 17,44) ГГц |
> 150 см2 > 110 см2 |
|
Предел допускаемой погрешности эффективной площади в диапазоне частот, не более: (1,00 - 17,44) ГГц |
± 26% |
| Поляризация линейная, уровень сигнала ортогональной поляризации, не более | -25 дБ |
| Уровень боковых лепестков диаграммы направленности, не более | -10 дБ |
| Общие характеристики | |
| Габаритные размеры (HxWxD) | 887х351х265 мм |
| Масса | 6,8 кг |
|
Условия эксплуатации: Рабочая температура |
-50°С...+50°С |
