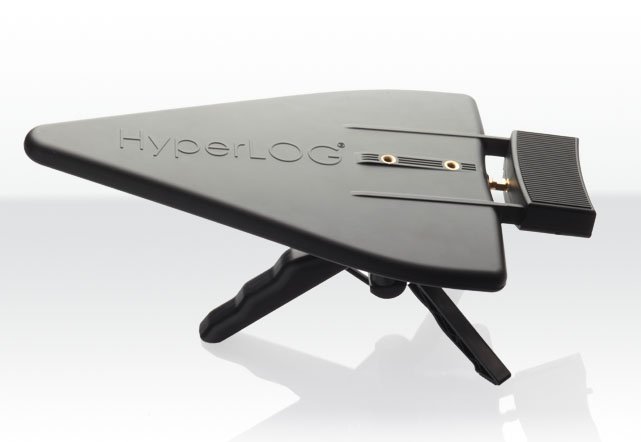

Логопериодическая измерительная антенна АКИП-9804/1 представляет собой полностью самостоятельный измерительный инструмент, который используется специалистами по разработке радиоэлектронной аппаратуры, а также для контроля за соответствием работы РЭА действующим нормативно-правовым актам.
При изготовлении антенны АКИП-9804/1 используется сверхтонкая позолоченная тефлоновая основа, которая дает возможность обнаружить скрытые источники радиоэлектронного излучения, работающие на сверхвысокой частоте, найти военный радар, излучатель спутниковой связи, радиомикрофон, установленный в помещении и т.д. Логопериодическая антенна АКИП-9804/1 имеет компактные габариты и совместима с различным радиоизмерительным оборудованием. Также антенну АКИП-9804/1 можно использовать в лабораториях, научно-исследовательских центрах и полевых условиях.
Особенности:
- Диапазон частот: 400 МГц - 2,5 ГГц (от 70 МГц при ограничении диаграммы направленности антенны);
- Предусилитель: шум (линейное нарастания): 3,5 дБ (100 МГц), 4 дБ (3 ГГц), 4,5 дБ (6 ГГц); усиление (линейное падение): 40 дБ (1 МГц), 37,5 дБ (3 ГГц), 35 дБ (6 ГГц);
- Импеданс 50 Ом. КСВН < 1:2;
- Усиление: 44 дБи;
- Точки калибровки: 211 (шаг 10 МГц);
- Разъем для подключения: SMA;
- Мини штатив, кейс для переноски.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Логопериодическая, активная |
|
Мин. частота (кГц)
|
40000000 |
|
Частотный диапазон
|
400 МГц – 2,5 ГГц |
|
Коэффициент усиления
|
44 дБи |
|
Срок гарантии (лет)
|
1 |
- Логопериодическая активная измерительная антенна АКИП-9804/1
- Мини штатив
- Кейс для переноски
| Диапазон частот | 400 МГц - 2,5 ГГц (от 70 МГц при ограничении диаграммы направленности антенны) | |
| Предусилитель | Шум (линейное нарастания | 3,5 дБ (100 МГц), 4 дБ (3 ГГц), 4,5 дБ (6 ГГц) |
| Усиление (линейное падение) | 40 дБ (1 МГц), 37,5 дБ (3 ГГц), 35 дБ (6 ГГц) | |
| КСВН | < 1:2 | |
| Импеданс | 50 Ом | |
| Усиление | 44 дБи | |
| Точки калибровки | 211 (шаг 10 МГц) | |
| Разъем для подключения | SMA | |
