Блок управления Fluke MFC-CB

Возможности:

• Установка и считывание напряжения от 0 до 5 В или тока от 4 до 20 мА по двум (2) каналам одновременно
• Полное локальное управление с передней панели и дистанционное – через интерфейсы RS-232 и IEEE-488.
• Включает такие новые возможности, как сумма, разница и отношение сигналов в двух (2) каналах
• Отображение данных в В, мА, % всей шкалы и единицах расхода
• Автоматическое использование коэффициентов пропорциональности (K) для газов
• Переключение каждого канала между пятью (5) каналами при помощи блока переключателей MFC Switchbox™
• Общие с другими подуктами для измерения расхода molbloc/ molbox™ внешний вид, восприятие и протокол
• Совместимость с программой COMPASS® for molbox для настройки автоматизированных поточных систем на базе molbloc/molbox

Блок управления контроллерами массового расхода и массовыми расходомерами

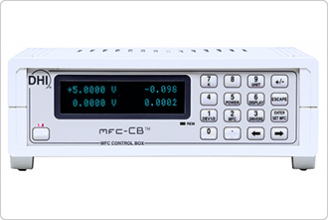

MFC-CB представляет собой компактный, универсальный и автономный блок настройки и считывания показаний аналоговых контроллеров массового расхода (MFC) и массовых расходомеров (MFM). Клавиатура и дисплей на передней панели делают его удобным для ручного управления в настольном режиме. Он также интегрируется в автоматизированные, управляемые компьютером системы при помощи интерфейсов RS-232 или IEEE-488.

MFC-CB – это эталонный компонент, отвечающий за аналоговую настройку напряжения и тока в системах калибровки расхода RFM™ molbox компании Fluke Calibration. Он также может быть полезен в качестве автономного устройства в многочисленных измерениях и тестовых системах, использующих MFC или MFM.

MFC-CB – это автономный блок управления для установки и считывания напряжения и тока на MFC и MFM по двум каналам одновременно. Дополнительный блок переключателей MFC Switchbox позволяет выполнять переключения между устройствами, число которых может достигать пяти штук на каждом канале, и которые все вместе могут непрерывно снабжаться электроэнергией.

Малая клавиатура размером 4 x 4 и алфавитно-цифровой дисплей размером 2 x 20 поддерживают локальные операции. Стандартные интерфейсы RS-232 и IEEE-488 позволяют осуществлять дистанционную передачу информации. Дополнительный интерфейс RS232 (COM2) обеспечивает передачу информации по коммуникационным линиям к другому устройству.

Токовые измерения выполняются путем организации падения напряжения на прецизионном резисторе сопротивлением 250 Ом.

Выводимая контрольная точка автоматически корректируется на базе независимого измерения с использованием шины опроса на устройстве, для которого она задается.

MFC-CB использует профили MFC как удобный способ поддержки новых возможностей. Профили MFC задают электрический сигнал и диапазон расхода, позволяя MFC-CB поддерживать ввод контрольной точки и отображаемые измерения в электрических единицах, % всей шкалы или в единицах измерения расхода. Кроме того, возможно одновременное отображение двух единиц измерения; могут быть также определены сумма, разница и отношение сигналов двух измерительных каналов. Коэффициенты пропорциональности для газового MFC могут также вводиться и использоваться автоматически.
