ГОСРЕЕСТР
Артикул:
m-108925
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Частотомер
Номер записи в ГосРеестре СИ
—
75631-19
Частотный диапазон
—
1 мГц ... 200 МГц
Срок гарантии (лет)
—
1
96 854 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

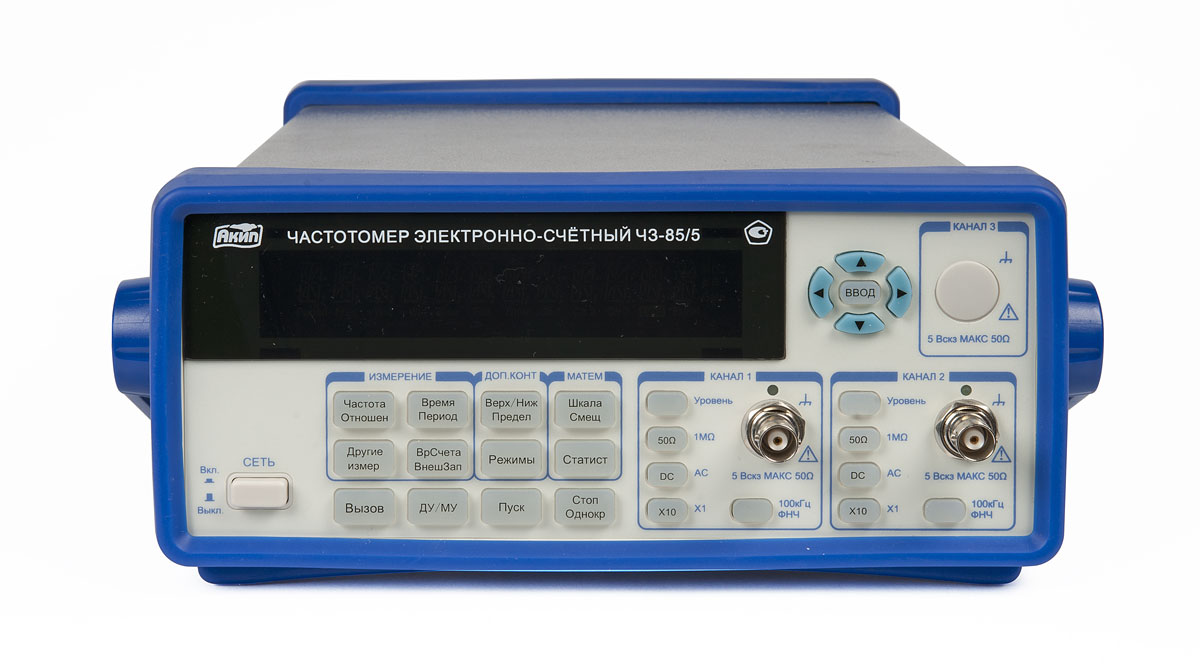

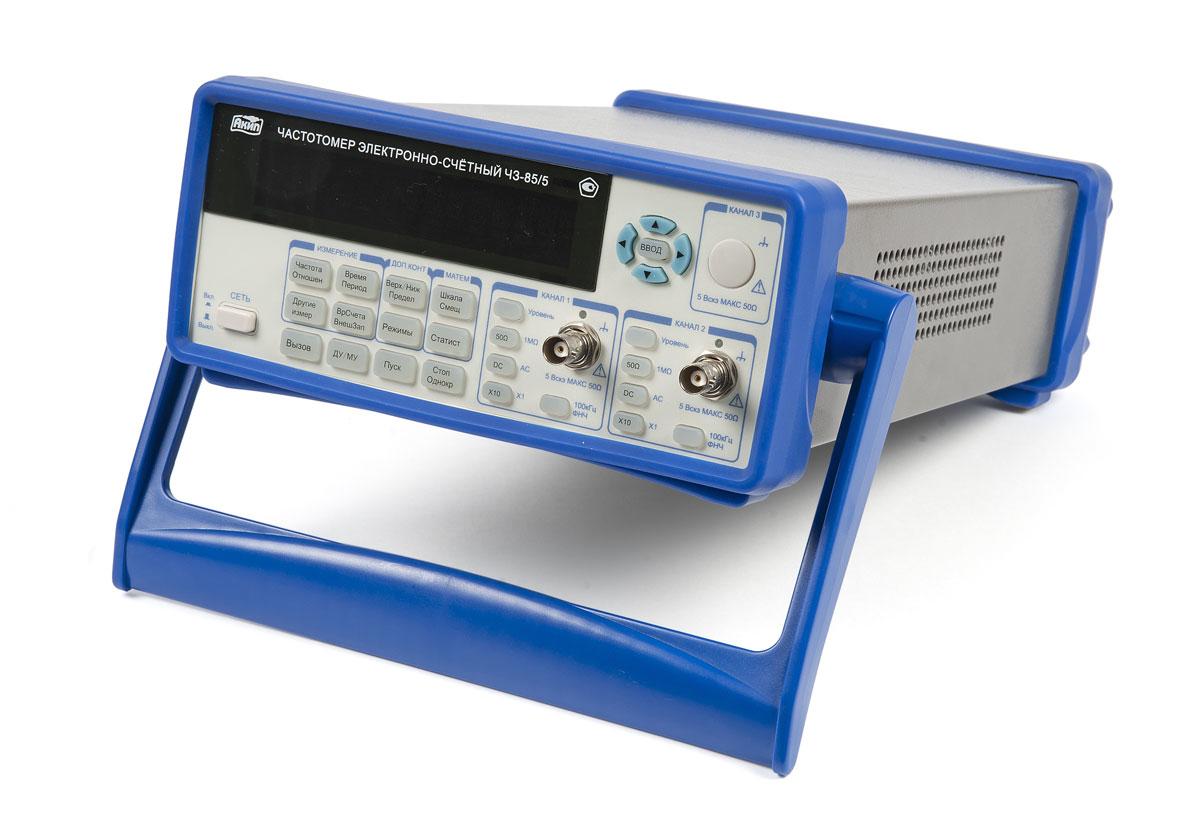

Частотомер Ч3-85/5 — это профессиональный прибор, предназначенный для измерения частоты электрических колебаний. Он широко используется в различных областях, таких как радиоэлектроника, телекоммуникации, научные исследования и другие, где требуется высокая точность измерений.
- Диапазон измеряемых частот: от 0,1 Гц до 500 МГц;
- Погрешность измерения: не более ±5×10−7 %;
- Время измерения: не более 3 с;
- Встроенный генератор сигналов;
- Возможность подключения к компьютеру через интерфейс RS-232.
- Измерение частоты: прибор позволяет измерять частоту электрических колебаний с высокой точностью. Это полезно для настройки и тестирования различных устройств, а также для научных исследований.
- Встроенный генератор сигналов: частотомер может использоваться в качестве генератора сигналов с заданной частотой. Это позволяет проводить различные эксперименты и тесты.
- Подключение к компьютеру: частотомер можно подключить к компьютеру через интерфейс RS-232. Это позволяет сохранять результаты измерений, анализировать их и создавать отчёты.
- Простота использования: прибор имеет интуитивно понятный интерфейс, который позволяет легко настроить и провести измерения.
- Высокая точность: погрешность измерения не превышает ±5×10−7 %, что делает частотомер надёжным и точным прибором.
- Широкий диапазон частот: диапазон измеряемых частот от 0,1 Гц до 500 МГц позволяет использовать частотомер для различных целей.
- Дополнительные функции: частотомер имеет ряд дополнительных функций, таких как измерение периода, счётчик импульсов и другие, что расширяет его возможности и делает более универсальным.
- Частотомер Ч3-85/5 является надёжным и точным устройством, которое может быть использовано для широкого спектра задач в области радиоэлектроники, телекоммуникаций и других отраслей. Его универсальность, точность и простота использования делают его популярным выбором среди профессионалов.
- Частотомер Ч3-85/5
- Шнур питания
- Соединительный кабель
| Канал 1 | ||
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 5 нс … 1000 с | |
| Вх. напряжение | 50 мВскз … 1 Вскз | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Канал 3 (опция) | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Опция 3 | 6,5 ГГц … 12,4 ГГц | |
| Опция 4 | 6,5 ГГц … 16 ГГц | |
| Период | Опция 1 | : 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Опция 3 | 0,08 нс … 0,15 нс | |
| Опция 4 | 0,0625 нс … 0,15 нс | |
| Входное напряжение | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Опция 3 | -18 дБм … +10 дБм | |
| Опция 4 | 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм | |
| 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Параметры входа | ||
| Аттенюатор | ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз | |
| 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик) | ||
| > 100 кГц – 5 Вскз | ||
| Опция 4: +25 дБм | ||
| Измерительные функции | ||
| Врем. интервалы (кан. 1 и 2) | 10 нс – 10000 с | |
| Длит. импульса | 10 нс ... 5000 с | |
| Скважн. импульсов | 1 … 99 % | |
| Счет импульсов | 0 … 1х1013 | |
| Фазовый сдвиг | 0° … 360° | |
| Отношен. частот | Кан1/ Кан2 | |
| Опорный генератор 10 МГц | ||
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), | |
| Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) | ||
| Стандарт частоты рубидиевый | ||
| FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | ||
| Общие данные | ||
| Максимальное разрешение | 10 разрядов | |
| Число каналов | 2 канала (до 200 МГц) | |
| 3 канал (опция) | ||
| Опции расширения частотного диапазона | для 3 канала | 100 МГц … 3 ГГц |
| 200 МГц … 6,5 ГГц | ||
| 6,5 ГГц … 12,4 ГГц | ||
| 6,5 ГГц … 16 ГГц | ||
| Измерение временных интервалов | Да | |

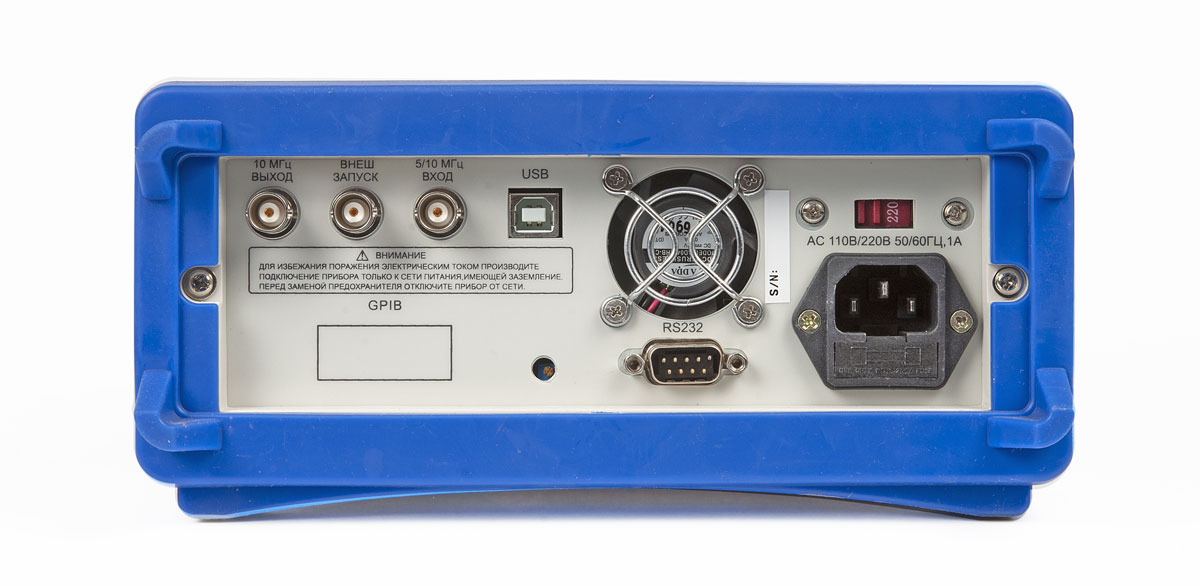

| Интерфейс | USB | |
| RS-232 (GPIB - Опция 5) | ||
| Память | 20 профилей настроек (запись/вызов) | |
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА | |
| Габаритные размеры | 375 × 105 × 235 мм | |
| Масса | 3,7 кг | |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
