Двухдиапазонная кольцевая эквидистантная антенная решетка АСКМ 2/6-0,9/40 предназначена для приема сигналов радиотехнических средств с линейной и круговой поляризацией в диапазоне частот: 0,9 — 18 ГГц и 18 — 40 ГГц в круговом азимутальном секторе обзора;
Рекомендована для использования в качестве пеленгационной приемной антенной системы поисковых и беспоисковых по пространству комплексов РТК;

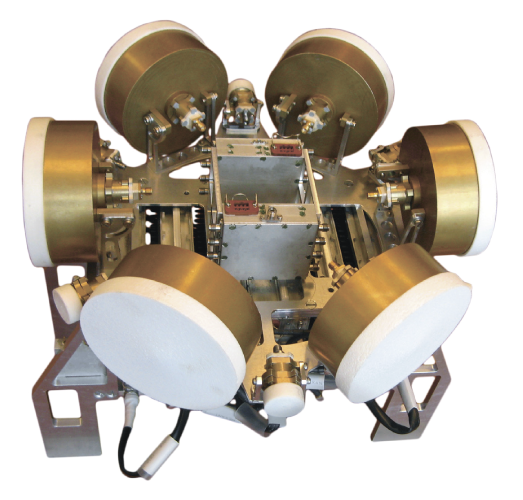

Антенная система выполнена в виде двух совмещенных эквидистантных кольцевых антенных решеток;
Круговой сектор обзора (360°) обеспечивается шестью антенными элементами в диапазоне частот от 0,9 до 18 ГГц и шестью антенными элементами в диапазоне от 18 до 40 ГГц, путем электронной коммутации лучей. Антенные решетки смещены относительно друг друга на 30° в азимутальной плоскости;
Антенные элементы представляют собой:
— в диапазоне от 0,9 до 18 ГГц — спиральные антенны типа АС8.33;
— в диапазоне от 18 до 40 ГГц — спиральные антенны типа АС8.37;
Антенная система обеспечивает одновременное пространственное сканирование в 2-х и более независимых каналах;
Конструкция антенной системы предусматривает возможность установки приборных модулей формата 3U.
- Антенные элементы;
- Элементы антенно-фидерного тракта;
- Радиопрозрачный кожух;
- Шасси для установки приборных модулей.
| Диапазон частот | 0,9 ГГц - 40 ГГц |
| Кол-во частотных литер | 2 |
| Кол-во облучателей в каждой литере | 6 |
| Частотные диапазоны каждой литеры | 0,9 ГГц - 18 ГГц |
| 18 ГГц - 40 ГГц | |
| Коэффициент усиления | от -5 дБ до -2 дБ |
| от -4 дБ до 2 дБ | |
| Ширина ДН по уровню -3 дБ | 100 ÷ 60 |
| 50 ÷ 90 | |
| Диапазон рабочих температур | от -40 °C до +50 °C |
| Габаритные размеры, ДхШ | 540х517 мм |
| Масса | 20 кг |
