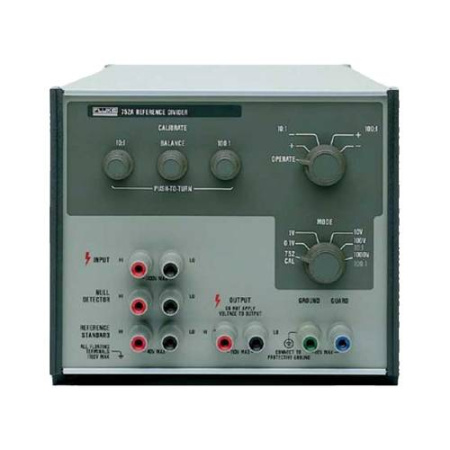

Эталонный делитель Fluke 752A

Эталонный делитель 752A Reference Divider задает стандарт для точности отношения и удобства использования. Он предлагает два выхода - 10:1 и 100:1, с неопределенностью выходного сигнала менее 0,2 и 0,5 миллионной доли соответственно.

Перед каждым использованием эталонные делители 752A легко калибруются при помощи единственного стабильного источника и нуль-индикатора. Вся процедура занимает всего пять минут и не требует использования внешних стандартов.

Процедура калибровки компенсирует долговременные изменения значений резисторов делителя. Верхняя ножка делителя образует три равных группы, которые, если их расположить параллельно, формируют резистор, значение сопротивления которого равно значению сопротивления выходного резистора. Эти два резистора образуют половину моста Уитстона. Вторая половина формируется двумя калибровочными резисторами, положение которых в цепи может взаимно меняться. Такая взаимная смена положений позволяет вносить поправку на некоторую разницу в значениях калибровочных резисторов посредством ручки BALANCE (Баланс) на передней панели. Затем резисторы верхней ножки подгоняются к выходному резистору при помощи потенциометров 10:1 или 100:1 соответственно.

Настройка стандарта для обеспечения точности отношения и удобства использования

• Выходы делителя 10:1 и 100:1.
• Неопределенность выхода 0,2 и 0,5 миллионных долей.
• Встроенный калибровочный мост.
• Dynamic Resistor Matching™.
• Переключение системы для удобства использования.
• Режимы работы.

Режимы работы

В режиме автономного делителя вход делителя подключается к клеммам INPUT (Вход) и при помощи переключателя MODE (Режим) устанавливается в положение 10:1 или 100:1. После этого выходной сигнал делителя доступен на клеммах OUTPUT (Выход).

При расширении эталонного делителя 752A путем добавления к нему эталонного источника напряжения 10 В и нуль-индикатора полученная система будет представлять собой калибратор напряжения для 5-декадной кардинальной точки с возможностью сравнения входных напряжений 1000 В, 100 В, 10 В, 1 В и 0,1 В с эталоном 10 В. В этом режиме подлежащий калибровке источник напряжения соединяется со входными клеммами устройства 752A, а переключатель MODE (Режим) изменяет конфигурацию системы для каждого из диапазонов без изменения подключения проводников вручную.

При установке переключателя MODE (Режим) в положение 752 CAL резисторы делителя 752A переключаются, образуя мостовую схему с двумя дополнительными калибровочными резисторами. Возбуждение моста производится от источника напряжения (на выходе которого установлено значение 20 В), подключаемого к входным клеммам, а нуль-индикатор подключается через мост для измерения баланса моста.
