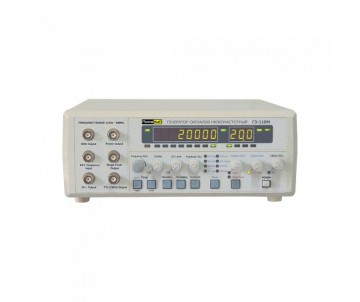

ПрофКИП Г3-110М представляет собой высококачественный генератор сигналов низкочастотный, который отличается широким диапазоном полосы частот выходных сигналов, составляющей 0.2 Гц до 20 МГц. Этот генератор способен генерировать сигналы различных форм, таких как синусоидальная, прямоугольная, треугольная, пилообразная и другие.
Важной особенностью ПрофКИП Г3-110М является его выходное сопротивление, которое составляет 50 Ом ±10%, обеспечивая стабильность и качество выходного сигнала. Амплитуда выходного сигнала также регулируема и составляет 10 Впик-пик ±10% при использовании 50 Ом нагрузки и 20 Впик-пик ±10% при использовании 1 МОм нагрузки.
Для более точной настройки выходного сигнала, присутствует ступенчатый аттенюатор с возможностью выбора уровня затухания 0 дБ, 20 дБ, 40 дБ или 60 дБ. Смещение постоянной составляющей также регулируемо в диапазоне от -5 В до +5 В при использовании 50 Ом нагрузки и от -10 В до +10 В при использовании 1 МОм нагрузки.
Преимущества:
- Частотный диапазон: 0.2 Гц … 20 МГц
- Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП
- Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д
- Плавная регулировка смещения, симметрии, амплитуды
- Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов
- Высокая надежность: наработка на отказ > 1000 часов
- Полная защита выходной цепи
- Индикация амплитуды: среднеквадратичной уровень, пиковое значение
- Интерфейс: RS-232
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Низкочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0002 |
|
Макс. частота (ГГц)
|
0.02 |
|
Товар снят с производства
|
Да |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
RS-232 |
|
Выходной уровень
|
10 В пик-пик |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов низкочастотный ПрофКиП Г3-110М
- Кабель BNC
- Кабель с двумя зажимами
- Кабель питания
- Руководство по эксплуатации
| Полоса частот выходных сигналов | 0,2 Гц … 20 МГц |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала |
10 Впик-пик (50 Ом) 20 Впик-пик ( 1 МОм) |
| Ступенчатый аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Смещение постоянной составляющей |
-5 В … +5 В ±10% (50 Ом) -10 В … +10 В (1 МОм) |
| Симметрия | 20% … 80% |
| Синусоидальная волна | |
| Коэффициент искажения | 10 Гц … 100 кГц ≤ 0,8% |
| Прямоугольный сигнал | |
| Длительность фронта /спада | 20 нс |
| TTL (ТТЛ) выход | |
| Уровень |
низкий ≤ 0,8 В высокий ≥ 1,8 В |
| CMOP (КМОП) выход | |
| Уровень | 3 Впик-пик … 15 Впик-пик (регулируемый) |
| Качание частоты | |
| Режим свипирования | линейное /логарифмическое |
| Ширина развертки | ≥ 1 полному частотному диапазону |
| Скорость свипирования | 10 мс … 5 с ±10% |
| Амплитудная модуляция | |
| Несущая частота | 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов) |
| Период входного сигнала | 10 мс … 5 с |
| Глубина | 0% … 100% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Входная чувствительность | 0 В … 2 В |
| Частотная модуляция | |
| Девиация | 0% … 5% |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10% |
| Входная чувствительность | 0 В … 2 В |
| Частотомер | |
| Дисплей |
5 разрядов (внутренний) 8 разрядом (внешний) |
| Частотный диапазон |
0,2 Гц … 5 МГц 0,2 Гц … 100 МГц (внешн) |
| Входной импеданс | 500 кОм /30 пФ |
| Опорный генератор | 10 МГц |
| Точность | точность опорного генератора ± единица |
| Входной аттенюатор | -20 дБ |
| Стабильность опорного генератора | 5 х 10-5 /день |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 240 х 80 х 220 мм |
| Вес | 1,75 кг |
