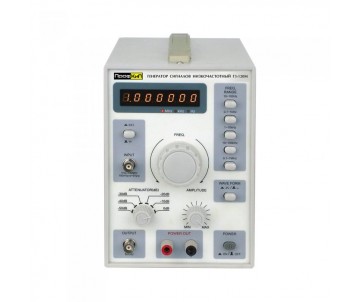

Низкочастотный генератор сигналов ПрофКИП Г3-120М - идеальное решение для профессиональных специалистов, которым требуется точный и надежный источник синусоидальных и прямоугольных волн. Диапазон частот составляет от 10 Гц до 1 МГц, что позволяет охватить широкий спектр задач.
Синусоидальная волна, создаваемая генератором, обладает высокой точностью. При задании частоты 1 кГц и нагрузке 600 Ом, отклонение составляет всего ±1.5 дБ. Коэффициент искажения на частотах от 400 Гц до 20 кГц не превышает 0.1%, а на частотах от 50 Гц до 500 кГц - 0.5% или менее. Это гарантирует высококачественную и точную воспроизведение сигнала.
ПрофКИП Г3-120М обеспечивает стабильное выходное напряжение. Без нагрузки оно составляет не менее 5 В, а с нагрузкой 600 Ом - не менее 2.8 В. Время нарастания и спада прямоугольной волны не превышает 0.25 мкс, а коэффициент заполнения составляет 50% ±5% при частоте 1 кГц.
Преимущества:
- Диапазон частот: 10 Гц … 1 МГц
- 6-ступенчатый выходной аттенюатор
- Функция внешней синхронизации
- Формы сигнала: синусоида, меандр
- Встроенный частотомер (7 разрядов)
- Простота использования
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Низкочастотный |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.01 |
|
Макс. частота (ГГц)
|
0.001 |
|
Товар снят с производства
|
Да |
|
Выходной импеданс
|
600 Ом |
|
Выходной уровень
|
5 В |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов низкочастотный ПрофКИП Г3-120М
- Кабель питания
- Руководство по эксплуатации
| Синусоидальная волна | |
| Диапазон частот | 10 Гц … 1 МГц, 5 диапазонов |
| Точность | ±(3% + 1 Гц) |
| Выходное напряжение |
≥ 5 В (без нагрузки) ≥ 2,8 В (с нагрузкой 600 Ом) |
| Частотный отклик | 10 МГц … 1 МГц, ±1,5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц) |
| Коэффициент искажения |
400 Гц … 20 кГц 0,1% или менее 50 Гц … 500 кГц 0,.5% или менее |
| Прямоугольная волна | |
| Выходное напряжение | 10 Впик-пик или более |
| Время нарастания и спада | ≤ 25 мкс |
| Коэффициент искажения | 50% ±5% при 1 кГц |
| Внешняя синхронизация | |
| Полоса синхронизации | ±3% /В |
| Максимально допустимое входное напряжение | 10 В |
| Входной импеданс | 10 кОм ±10% |
| Частотомер | |
| Частотный диапазон | 1 Гц … 1 МГц |
| Выходные характеристики | |
| Импеданс | 600 Ом ± 10% |
| Выходной аттенюатор |
0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом) |
| Общие данные | |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц |
| Габаритные размеры | 142 х 197 х 233 мм |
| Вес | 3,5 кг |
