Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Высокочастотный
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
1
Все характеристики
438 750 руб.
/шт Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

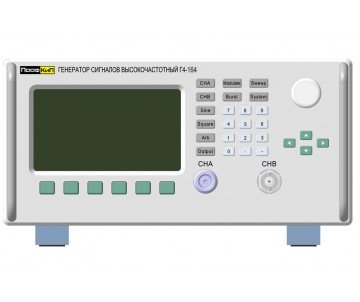

ПрофКИП Г4-164А Генератор сигналов ВЧ – это высокоточное устройство, предназначенное для генерации сигналов в высокочастотном диапазоне. Он идеально подходит для использования в различных областях, таких как электроника, радиосвязь, исследования и разработки.
Основные характеристики данного генератора сигналов ВЧ включают уникальный частотный диапазон от 100 мкГц до 80 МГц с разрешением 1 мкГц. Это позволяет точно настроить частоту сигнала на необходимое значение. Кроме того, данное устройство обладает высокой стабильностью частоты, не превышающей 5х10-6. Это гарантирует точность и надежность работы генератора сигналов ВЧ.
Преимущества:
- Интерфейсы: RS-232, USB, GPIB (опционально)
- Модуляция: AM, FM, PM, FSK, PSK, Sweep, Burst
- Форма волны: синус, квадрат, импульс, треугольник, пила
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Высокочастотный |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
1 |
|
Опорный генератор
|
±5×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, RS-232 |
|
Выходной уровень
|
-120 … 13 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов ПрофКИП Г4-164А
- Руководство по эксплуатации
- Гарантийный талон
| Диапазон частот | 1 мкГц…1000 МГц |
| Форма выходного сигнала | cинусоидальная, прямоугольная. |
| Номинальное сопротивление нагрузки | 50 Ом/1 Мом |
|
|
(выбирается пользователем) |
| Относительная погрешность установки частоты (периода) | |
| – в диапазоне частот менее 1 кГц | ≤ ±5·10-5 |
| – в диапазоне частот от 1 кГц до верхнего предела частоты соответствующей модели | ≤ ±1·10-6 |
| Диапазон частот | 1 мкГц…1000 МГц |
| Уровень высших гармоник по отношению к первой при уровне выходного сигнала не более +10 дБм | |
| – для частот ≤ 80 МГц | < -30 дБ |
| – для частот более 80 МГц | < -35 дБ |
| Диапазон регулировки выходного уровня | -120…+13 дБм |
| Пределы допускаемой абсолютной погрешности установки опорного уровня 0 дБм на нагрузке 50 Ом | ±1,0 дБ |
| Характеристики сигнала прямоугольной формы | |
| Диапазон частот | 1 мкГц…20 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 0,05 |
| Диапазон установки амплитуды импульсов | 1 мВ…2,8 В |
| Предел допускаемой относительной погрешности установки амплитуды импульсов | ±10% |
| Характеристики в режимах модуляции | |
| Виды модуляции | амплитудная, частотная, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты. |
| Источник модуляции | внутренний, внешний. |
| Параметры амплитудной модуляции (АМ) | |
| Форма несущей | синус, прямоугольная. |
| Форма сигнала модуляции | синус, прямоугольная, треугольная. |
| Частота модуляции | 1 мкГц…20 кГц |
| Глубина модуляции % при уровне выходного сигнала ≤4 дБм | |
| – при частоте несущей ≤80 МГц | 1…120 |
| – при частоте несущей более 80 МГц | 1…80 |
| Абсолютная погрешность установки глубины модуляции 5…80% при модуляции синусоидальным сигналом в диапазоне модулирующих частот 100 Гц…20 кГц | ±(0,1Муст)%, где Муст – установленная глубина модуляции |
| Частота модуляции | |
| Форма несущей | синус, прямоугольная. |
| Форма сигнала модуляции | синус, прямоугольная, треугольная. |
| Частота модуляции | |
| – при частоте несущей ≤80 МГц | 1 мкГц…20 кГц |
| – при частоте несущей более 80 МГц | 1 мкГц…1 кГц |
| Девиация | |
| – при частоте несущей ≤80 МГц | 0…Fнес/2, где Fнес – частота несущей |
| – при частоте несущей более 80 МГц | 0…100 кГц |
| Абсолютная допустимая погрешность установки девиации при модуляции синусоидальным сигналом в диапазоне модулирующих частот 100 Гц…20 кГц | ±0, 1Fд, где Fд – установленное значение девиации |
| Параметры цифровой частотной манипуляции (FSK) | |
| Форма несущей | синус. |
| Максимальная частота несущей при наличии сигнала манипуляции | 80 МГц |
| Скачок (изменение) частоты в импульсе | 1 мкГц…80 МГц |
| Частота импульсов манипуляции | 1 мкГц…10 кГц |
| Параметры цифровой фазовой манипуляции (PSK) | |
| Форма несущей | синус. |
| Скачок (изменение) фазы в импульсе | 0…360° |
| Частота импульсов манипуляции | 1 мкГц…10 кГц |
| Параметры в режиме генератора качающейся частоты | |
| Режим запуска | внутренний, внешний, ручной; |
| Режим качания | линейный, логарифмический; |
| Форма несущей | синус, прямоугольная. |
| Частота несущей | |
| – для сигнала синусоидальной формы | 1 мкГц…80 МГц |
| – для сигнала прямоугольной формы | 1 мкГц…20 МГц |
| Время перестройки частоты | |
| – для линейной перестройки | 0,001…800 с |
| – для логарифмической перестройки | 0,1…80 с |
| Параметры в режиме пакетной модуляции (Bust) | |
| Режим запуска | внутренний, внешний, ручной; |
| Форма несущей | синус, прямоугольная |
| Частота несущей | |
| – для сигнала синусоидальной формы | 1 мкГц…80 МГц |
| – для сигнала прямоугольной формы | 1 мкГц…20 МГц |
| Количество периодов несущей в пакете | 1…104 с дискретностью 1 |
| Период следования пакетов | 1 мс…800 с с дискретностью 1 мс |
| Начальная фаза несущей в пакете | 0…360° |
| Характеристики генератора по дополнительному каналу "В" | |
| Форма выходного сигнала | синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение. |
| Диапазон установки длительности импульсов для сигнала прямоугольной формы | 1…99% от периода |
| Длительность фронта и среза прямоугольных импульсов не более | 50 нс |
| Диапазон установки симметричности сигнала треугольной формы | 0,1…99,9% |
| Максимальное постоянное напряжения смещения | |
| – на нагрузке 50 Ом | ±5 В |
| – на нагрузке 1 МОм | ±10 В |
| Характеристики генератора по выходу TTL | |
| Форма выходного сигнала | прямоугольная с уровнем TTL |
| Диапазон частот | 1 мкГц…40 МГц |
| Амплитуда импульсов на нагрузке 50 Ом | 2…5 В |
| Параметры сети питания | |
| Напряжение сети | переменное 100…240 В |
| Частота | 47…63 Гц |
| Максимальная потребляемая мощность | 30 ВА |
| Нормальные условия эксплуатации | |
| Температура окружающей среды | 23±5°С |
| Относительная влажность не более | 0,8 |
| Рабочие условия эксплуатации | |
| Температура окружающей среды | 10…40°С |
| Относительная влажность не более | 0,8 |
