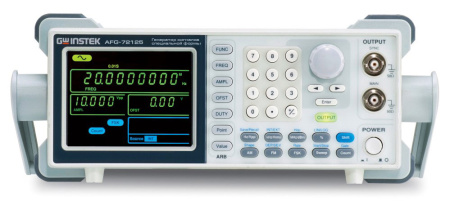

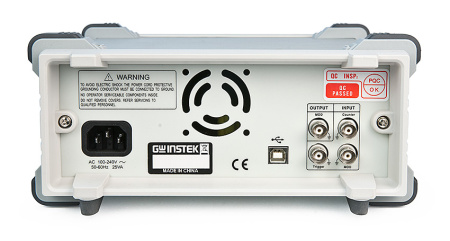

Генератор сигналов специальной формы GW Instek AFG-72112 воспроизводит одиночные и периодические сигналы, чья форма отличается от прямоугольной. Устройство относится к линейке начального уровня и способно генерировать сигналы в частотном диапазоне до 12 МГц.
Поддерживается технология прямого цифрового синтеза генерируемого сигнала. Благодаря этому, можно получить сигнал с высокой точностью. В любой момент времени работы будут известны все характеристики воспроизводимого сигнала: частота, амплитуда, фаза с возможностью их изменения.
Генератор имеет внутреннюю память на 10 ячеек для запоминания формы генерируемого сигнала. Благодаря этому, специалист может сформировать сигналы с нужными ему параметрами, записать их и воспроизводить в любое время без длительной настройки оборудования, что важно при работе в лабораториях и сервисных центрах.
Преимущества:
- Диапазон частот (синус, прямоуг.): до 12 МГц
- Использование прямого цифрового синтеза (DDS)
- Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
- Разрешение по частоте: 0,1 Гц
- Разрядность ЦАП 10 бит (для произвольной формы)
- Частота дискретизации: 20 МГц
- Формирование сигналов произвольной формы (СПФ/ARB)
- Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог
- Память формы сигнала: 4000 точек (10 ячеек)
- Трехцветный ЖК-дисплей (графический) с подсветкой
- Выход ТТЛ, вход внешней модуляции
- ПО для формирования сигналов произв. формы
- Интерфейс USB
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
53065-13 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0001 |
|
Макс. частота (ГГц)
|
0.012 |
|
Опорный генератор
|
±2×10-5 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор AFG-72112
- Шнур питания
- Кабель GTL-101 (2 шт.)
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
| Выходные параметры | |
| Частотный диапазон(синус, меандр) | 0,1 Гц – 12 МГц |
| Разрешение | 0,1 Гц |
| Погрешность установки частоты | ±20х10-6 |
| Выходной уровень | 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ±(1%+1 мВ пик-пик) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при f < 100 кГц |
| 0,3 дБ при f = 100 кГц … 5 МГц | |
| 0,4 дБ при f = 5 МГц … 25 МГц | |
| Коэффициент гармоник (амплитуда>1 Впик-пик) | ≤ -55 дБн от DC до 1 МГц |
| <-45 дБн от 1 МГц до 5 МГц | |
| < -30 дБ от 5 МГц до 25 МГц | |
| Постоянное смещение | |
| Диапазон смещения | ±5 Впик на нагрузке 50 Ом (AC+DC)±10 Впик без нагрузки (AC+DC) |
| Погрешность установки | ±(1%+5 мВ + 0,5 %от амплитуды) |
| Меандр | |
| Частотный диапазон | 0,1 Гц – 12 МГц |
| Время нарастания/спада | < 25 нс при нагрузке 50 Ом |
| Выброс | <5% |
| Перестраиваемая скважность | 1,0% - 99% (до 100 кГц) |
| 20%– 80% (до 5 МГц) | |
| 40%– 60% (до 10 МГц) | |
| 50% (до 25 МГц) | |
| Асимметрия | 1 % от периода + 1 нс |
| Пила | |
| Диапазон частот | 0,1 Гц – 1 МГц |
| Нелинейность | <0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% (разрешение 0,1 %) |
| Произвольная форма | |
| Частота дискретизации | 20 МГц |
| Частота повторения | 10 МГц |
| Длина памяти | 4 тысячи точек |
| Разрешение ЦАП | 10 бит |
| АМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/ внутренний |
| Модулирующее колебание | Синус, меандр, треуг. (2 мГц … 20 кГц –внутр., DC…20 кГц –внеш.) |
| Глубина АМ | 1…120 % |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | Внешний/внутренний |
| Мод. колебание | Синус, меандр, треуг.(2 мГц … 20 кГц– внутр., DC…20 кГц – внеш.) |
| Девиация | от DC до максимальной частоты |
| Свипирование | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Цикл свипирования | 1мс…500 с |
| Режим свипирования | Линейный или логарифмический |
| Источник | Внутренний/ внутренний |
| ЧМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Модулир. колебание | 50 % скважности меандра |
| Внутренний источник | 2 мГц…100 кГц |
| Диапазон частот | От 0,1 Гц до максимальной частоты |
| Частотомер | |
| Диапазон частот | 5 Гц…150 МГц |
| Разрешение | 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц) |
| Вх. сопротивление | 1 МОм (150 пФ) |
| Общие данные | |
| Дисплей | ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
| Память | 10 ячеек (профили настроек) |
| Напряжение питания | 100…240 В; частота 50…60 Гц |
| Габаритные размеры | 266 х 107 х 293 мм |
| Масса | 2,5 кг |
