* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

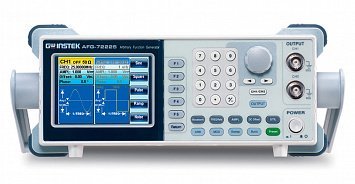

Генератор сигналов специальной формы GW Instek AFG-72225 используется для решения широкого спектра задач, требующих генерации и измерения параметров электрических и электромагнитных сигналов. Благодаря простоте использования и большому количеству возможностей, эту модель генератора можно использовать в образовательных учреждения, в научных институтах и лабораториях, НИОКР, ремонте радиоэлектронной аппаратуры, в производстве промышленных товаров.
Прибор имеет собственный цифровой дисплей с подсветкой и удобные органы управления на передней панели. Он может работать автономно и не требует подключения к компьютеру. Это позволяет использовать генераторы для создания испытательных стендов без ПК и специализированного программного обеспечения.
Генератор поддерживает подключение к компьютеру с помощью кабеля USB. Специалист может установить на компьютер программу и с помощью интерфейса приложения сформировать сигналы нужной формы и параметров для его воспроизведения на генераторах сигналов специальной формы GW Instek. С ПО AWES на компьютере поставляются образцы сигналов, которые можно использовать как есть или редактировать с учетом сферы применения. Возможно создание сигнала на основе графической модели либо таблицы с данными, сформированными цифровым осциллографом этого производителя.
Помимо основной функции – генерации сигналов произвольной формы – генератор сигналов специальной формы GW Instek AFG-72225 может производить качание частоты, а также формировать модуляции к выходным сигналам AM, FM, ЧМ, что недоступно моделям из младшей линейки. Для модуляции сигнала используется внутренний источник, но возможно подключение внешнего через порт на задней панели.
Особенности:
- Максимальное значение частоты генерируемого сигнала – 25 МГц.
- Возможность формирования сигналов в виде синусоиды, "пилы", импульса.
- Устройство формирует сигналы произвольной формы ARB.
- Внутренняя память на 10 ячеек для записи настроек и на 10 ячеек для записи характеристик генерируемого сигнала.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.025 |
|
Опорный генератор
|
±2×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор AFG-72225
- Шнур питания
- Кабель GTL-101 2 шт
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
| Выходные параметры | |
| Частотный диапазон(синус, меандр) | 1 мкГц…25 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2х10-5 |
| Выходной уровень |
1 мВ…10 В пик-пик (на 50 Ом) 2 мВ…20 В пик-пик (без нагрузки) |
|
1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц) 2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц) |
|
| Синусоида | |
| Коэффициент гармоник (амплитуда>0,1 Впик-пик) | -55 дБн 0…200 кГц |
| -50 дБн 200 кГц …1 МГ | |
| -35 дБн 1 МГц …5 МГц | |
| -30 дБн 5 МГц …25 МГц | |
| Постоянное смещение | |
| Диапазон смещения |
± 5 Впик на нагрузке 50 Ом (AC+DC) ± 10 Впик без нагрузки (AC+DC) ± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц) ± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц) |
| Меандр | |
| Скважность |
перестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц) фиксированная: 50% (до 25 МГц) |
| Время нарастания/спада | ≤ 25 нс |
| Выброс | <5% |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц…1 МГц |
| Нелинейность | <0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% (разрешение 0,1 %) |
| Произвольная форма | |
| Частота дискретизации | 120 МГц |
| Частота повторения | 60 МГц |
| Длина памяти | 4 тысячи точек |
| Разрешение ЦАП | 10 бит |
| Память | 10 ячеек |
| АМ, ЧМ | |
| Формы несущей |
Синус, меандр, треугольник, пила. (импульс и произвольная форма - только АМ) |
| Источник модуляции | Внешний/ внутренний |
| Модулирующее колебание | Синус, меандр, треугольник, пила |
| Глубина АМ | 1…120 % |
| Частота девиации | DC…25 МГц (пик.) |
| ФМ | |
| Формы несущей | Синус, меандр, треугольник, пила |
| Диапазон частот | 2 мГц…20 кГц |
| Источник модуляции | Внешний/внутренний |
| Мод. колебание | Синус, меандр, треугольник, пила |
| Девиация | 0°...360° |
| Режим сложения | |
| Формы несущей | Синус, меандр, треугольник, пила, импульс, шум |
| Моделирующее колебание | Синус, меандр, треугольник, пила |
| Частота модуляции | 2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.) |
| Глубина сложения | 0%...100,0% |
| Источник | Внутренний/ внутренний |
| ЧМН | |
| Формы несущей | Синус, меандр, треугольник, пила, импульс |
| Модулир. колебание | 50 % скважности меандра |
| Внутренний источник | 2 мГц…100 кГц |
| Диапазон частот | 1 мкГц…25 МГц |
| Частотомер | |
| Диапазон частот | 5 Гц…150 МГц |
| Разрешение | 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц) |
| Вх. сопротивление | 1 кОм (1 пФ) |
| Чувствительность | 35 мВскз…30 Вскз |
| Общие данные | |
| Дисплей | Диагональ 9 см (320 х 240 точек) цветной TFT LCD |
| Потребляемая мощность | 25 Вт макс |
| Интерфейсы | USB |
| Напряжение питания | 100…240 В; частота 50…60 Гц |
| Габаритные размеры | 107 × 266 × 293 мм |
| Масса | 2,5 кг |
