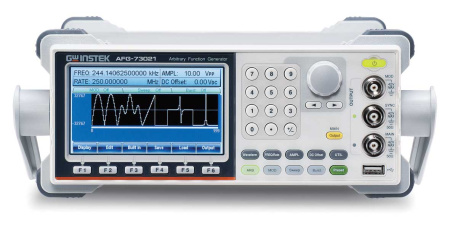

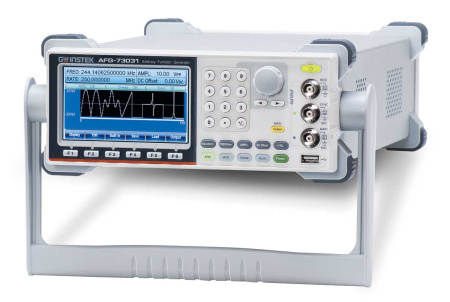

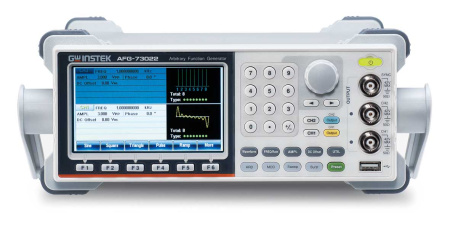

Генератор сигналов специальной формы GW Instek AFG-73032 – это двухканальное устройство, с помощью которого можно воспроизводить сигнал любой формы и с заданными техническими параметрами. Максимальное значение частоты генерируемого сигнала синусоидальной или прямоугольной формы – 30 МГц. Позиционируется как измерительный прибор для промышленных предприятий, для научных исследований и для образовательных учреждений. С помощью этого генератора можно диагностировать любые электроприборы, в том числе медицинское оборудования и его компоненты.
Устройство поддерживает подключение к ПК и управление с помощью программного обеспечения AWES. Это приложение для компьютера позволяет создавать сигналы любой формы. Библиотеки нужных сигналов есть на сайте разработчика и находятся в свободном доступе. Специалист может самостоятельно создавать сигнал, рисуя его графическое представление или загружая из таблицы, сформированной осциллографом.
Преимущества:
- Имеется два выходных канала
- Установлен 16-битный ЦАП, управляющий работой устройства
- Поддерживается ГКЧ
- Возможна генерация сигналов произвольной формы.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Спец. формы |
Номер записи в ГосРеестре СИ
|
78131-20 |
Количество каналов
|
2 |
Мин. частота (кГц)
|
0.000000001 |
Макс. частота (ГГц)
|
0.03 |
Фазовый шум
|
-110 дБн/Гц |
Опорный генератор
|
±1×10-6 |
Выходной импеданс
|
50 Ом |
ГКЧ
|
Да |
Срок гарантии (лет)
|
1 |
Интерфейс
|
USB, LAN |
Выходной уровень
|
1 мВ … 10 В пик-пик |
Питание
|
187-253 В |
Гарантия, (мес)
|
12 |
- Генератор AFG-73032
- Шнур питания
- Провод измерительный GTL-110 (2 шт.)
- Инструкция по эксплуатации и ПО на CD
Выходные параметры | |
Число каналов | 2 - канала AFG-73032 |
Частотный диапазон | 1 мкГц...30 МГц |
Разрешение | 1 мкГц |
Погрешность установки частоты | 1*10 - 6 |
Выходной уровень |
1 мВ...10 В пик - пик (на 50 Ом) 2 мВ ...20 В пик - пик (без нагрузки) |
Разрешение | 0,1 мВ или 4 разряда |
Погрешность установки ( на 50 Ом) | ± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В |
Синусоида | |
Коэффициент гармонических искажений | ± (0, 2 %+1 мВскз) 0...20 кГц |
Коэффициент гармоник |
- 60 дБн 0...1 мГц, < 3 Впик - 55 дБн 0...1 мГц, > 3 Впик - 45 дБн 1... 5 МГц, > 3 Впик - 30 дБн 5... 3 0 МГц, > 3 Впик |
Фазовый шум | < - 110 дБн / Гц 10 МГц, полоса 15 кГц |
Постоянное смещение | |
Диапазон |
±5 В на нагрузке 50 В (пиковое значение AC + DC ) ±10 В без нагрузки (пиковое значение AC + DC ) |
Погрешность установки | ± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды) |
Меандр | |
Время нарастания/спада | < 8 нс |
Выброс | < 5% |
Асимметрия | 1% от периода + 1 нс |
Перестраиваемая скважность |
20... 80% ( ≤ 25 МГц) 40...60% ( ≤ 3 0 МГц) |
Джиттер | 0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц |
Пила, треугольник | |
Диапазон частот | 1 мкГц...1 МГц |
Нелинейность | < 0,1% |
Перестраиваемая симметрия | 0,0 ... 100,0% (разрешение 0,1%) |
Импульс | |
Период повторения импульсов | Период ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )] |
Длительность импульса | 20 нс... 9 99, 830 с |
Время нарастания/спада | 9.32 нс... 799,900 с |
Выброс | < 5% |
Джиттер | 0,01% + 50 пс |
Генератор гармоник | |
Порядок гармоник (№№) | ≤ 8 |
Тип гармоник | чётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники) |
АМ, ЧМ | |
Формы несущей | Синус, меандр, треугольник, пила . Импульс и произвольная только для АМ |
Модулирующее колебание | Синус, меандр, треугольник, пила |
Источник модуляции | Внешний/внутренний |
Частота модуляции | 2 мГц...20 кГц |
Коэффициент АМ | 0%...120% |
Частота девиации | DC ... 3 0 МГц (пиковая) |
ИМ | |
Формы несущей | Синус, треугольник, пила |
Модулирующее колебание | Синус, меандр, треугольник, пила |
Источник модуляции | Внутренний |
Девиация фазы | 0 ° ... 360 ° |
Частота модуляции | 2 мГц...20 кГц |
ШИМ | |
Форма несущей | Меандр |
Модулирующее колебание | Синус, меандр, треугольник, пила |
Источник | Внешний , внутренний |
Частота модуляции | 2 мГц...20 кГц |
Девиация | 0%...100% от длительности импульса |
SUM | |
Формы несущей | Синус, треугольник, пила , импульс, шум |
Модулирующее колебание | Синус, меандр, треугольник, пила |
Отношение | 0%...100% от амплитуды несущего сигнала |
Источник | Внешний, внутренний |
Частота модуляции | 2 мГц...20 кГц |
ЧМН | |
Формы несущей | Синус, меандр, треугольник, пила |
Модулирующее колебание | 50% скважности меандра |
Внутренняя частота | 2 мГц...1 М Гц |
Источник | Внешний , внутренний |
Диапазон частот | DC ... 3 0 МГц |
Свипирование (Развертка) | |
Тип качания (параметр) | Частота, амплитуда |
Форма сигнала |
Частота: синус, меандр, треугольник, пила Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ |
Режим свипирования | Линейный или логарифмический |
Диапазон частот | Как у основного сигнала |
Цикл свипирования | 1 мс...500 с |
Режим запуска | Внешний, внутренний, однократный |
Источник запуска | Внешний, внутренний |
Пакетный режим | |
Формы сигналов | Синус, меандр, треугольник, пила , импу льс, шум |
Диапазон частот | Как у основного сигнала |
Число пакетов | 1...1000000 циклов или бесконечно |
Начальная /конечная фаза | -360,0°...+360,0° с |
Период повторения | 1 мкс...500 с |
Произвольная форма (СПФ) | |
Частота дискретизации | 250 МГц |
Частота повторения | 125 МГц |
Длина памяти | 8 М точек |
Разрешение ЦАП | 6 бит |
Энергонезависимая память | 10 ячеек (по 8 МБ) |
Произвольная форма (СПФ) | |
Вход внешней модуляции | АМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм |
Выход модуляции | Для AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм |
Вход внешней синхронизации | Входной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм |
Вход внешнего опорного сигнала | 10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм |
Выход опорного сигнала | 10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом |
Общие данные | |
Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
Интерфейсы | USB (2) , LAN ( GPIB – опция) |
Экран | цветной ЖК ( TFT ), диагональ 11 см (480 х 272 точек) |
Рабочие условия | Температура: 0...40 ° C ; влажность: ≤ 80 % |
Условия хранения | Температура: - 10...70 °С ; влажность: ≤ 70 % |
Габаритные размеры | 107 × 26 5 × 374 мм |
Масса | 4 кг |
