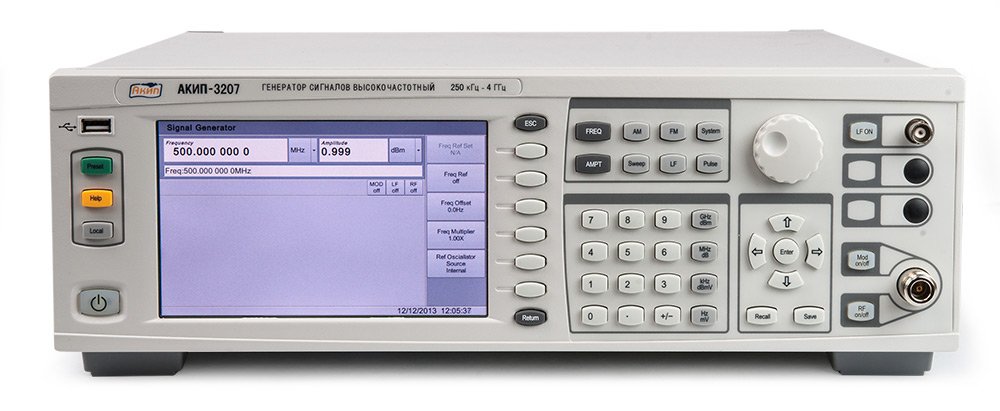

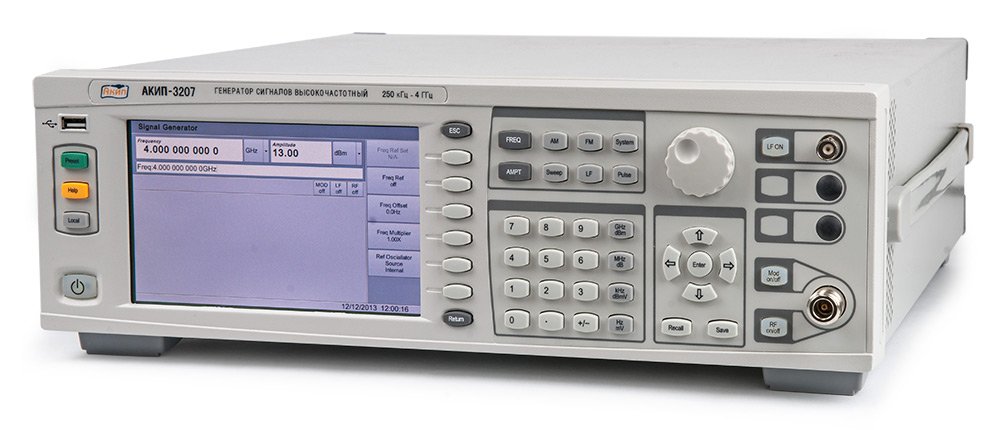

Профессиональный генератор сигналов высокочастотный АКИП-3207/1 обладает широким функционалом и высоким качеством сигнала. Он оснащен одним каналом и обеспечивает частотный диапазон от 250 кГц до 3 ГГц. Опорный генератор обладает высокой точностью установки частоты с погрешностью в ±5×10-7. Выходной уровень сигнала может варьироваться от -127 дБм до 13 дБм, а выходной импеданс составляет 50 Ом.
Генератор поддерживает различные виды модуляции, включая AM, ЧМ, ФМ и ИМ, что позволяет его использование в различных областях. Кроме того, он оснащен входом и выходом опорной частоты, а также обладает низким фазовым шумом, не превышающим -115 дБн/Гц при отстройке на 20 кГц от несущей частоты 1 ГГц.
Генератор сигналов АКИП-3207/1 также обладает удобным интерфейсом, включающим GPIB, LAN и RS-232, что обеспечивает удобство подключения и управления. Контроль и настройка осуществляются через удобный экран размером 17,8 см с разрешением 800 х 481 пикселей.
- Разрешение по частоте 0, 1 Гц;
- Выходной уровень: - 127 дБм ... 13 дБм;
- Разрешение по амплитуде: 0,01 дБм;
- Фазовый шум: < - 115 дБн /Гц (отстройка на 20 кГц от несущей 1 ГГц);
- Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- ЖК - дисплей с диагональю 17,8 см;
- Интерфейсы: LAN , GPIB , USB - Device;
- Вход внеш. модулирующего сигнала.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
63411-16 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
250 |
|
Макс. частота (ГГц)
|
3 |
|
Фазовый шум
|
-115 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN, GPIB |
|
Выходной уровень
|
-127 … 13 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3207/1
- Шнур питания
- Руководство по программированию
- Руководство по эксплуатации
| Выходная частота | |
| Диапазон | 250 кГц ...3 Г Гц |
| Дискретность установки | 0,1 Гц |
| Погрешность установки | ± 1 ×10-7 (есть вход внеш. Опорной частоты 10 МГц) |
| Нестабильность | ± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С |
| Выходной уровень | |
| Диапазон | минус 127 ...13 дБм |
| Разрешение | 0,01 дБ |
| Погрешность установки | < ± 1 дБ (несущая ˃ 100 кГц, минус 120...13 дБм , АРУ вкл., 20 ̊С...30 ̊С) |
| ВЧ выход | N тип, 50 Ом |
| КСВН | < 1,8 при уровне < 0 дБм |
| Плотность фазовых шумов | < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц |
| Паразитная ЧМ | ≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц） |
| Гармоники несущей | < минус 30 дБн при уровне < 0 дБм |
| Негармонические составляющие | < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц |
| Амплитудная модуляция (внутр./внеш.) | |
| Глубина модуляции | 0 ... 100 % (разрешение 0,1 %) |
| Частота модуляции | 20 Гц ... 20 кГц (разрешение 1 Гц) |
| Искажение | < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%) |
| Частотная модуляция (внутр./внеш.) | |
| Девиация частоты | 20 Гц ... 100 кГц (разрешение 1 Гц) |
| Частота модуляции | 20 Гц ... 80 кГц (разрешение 1 Гц) |
| Искажение | < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц) |
| Фазовая модуляция (внутр./внеш.) | |
| Девиация фазы | 0 ... 10 рад ( F мод < 10 кГц ); 0 ... 5 рад (10 кГц < F мод < 20 кГц) |
| Разрешение | 0,01 рад |
| Частота модуляции | 300 Гц ... 20 кГц |
| Искажение | < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад) |
| Импульсная модуляция (внутр./внеш.) | |
| Подавление в паузе | ＞ 60 дБ |
| Время нарастания/спада | < 60 нс |
| Длительность импульса | 400 нс ...500 мс (разрешение 100 нс) |
| Период следования | 40 мкс ... 2 с (разрешение 100 нс) |
| Частота меандра | 0,5 Гц...1,0 МГц (разрешение 0,1 Гц) |

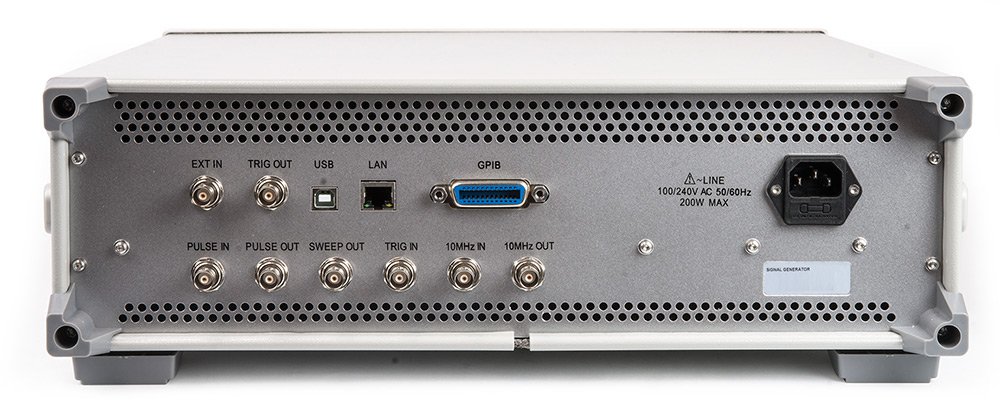

| Выходы/Вход | |
| Выход ОГ | 10 МГц, > 0,35 Вскз (BNC, 50 Ом) |
| Вход ОГ | 10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом) |
| Общие характеристики | |
| ЖК-дисплей | Диагональ 17,8 см, разрешение: 800 х 480 точек |
| Напряжение питания | 100 – 240 В (автовыбор), 47,5 ~52,5 Гц; |
| Потребляемая мощность | Не более 50 В |
| Рабочая температура | 0...40 °С |
| Интерфейсы | LAN, GPIB, USB-Device |
| Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ) |
| Масса | 10 кг |
