Артикул:
m-101969
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Генератор импульсов
Количество каналов
—
4
Выходной импеданс
—
50 Ом
Срок гарантии (лет)
—
1
Все характеристики
3 060 270 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

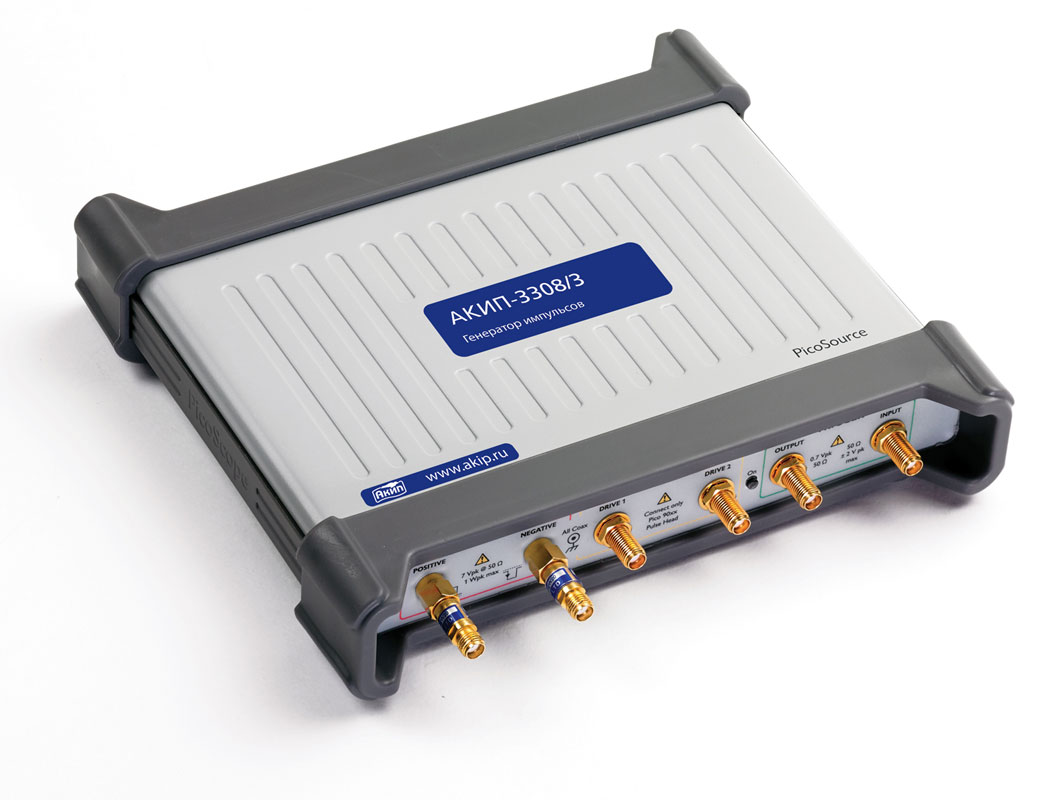

Генератор импульсов АКИП-3308/3 создает сигнал определенной формы, который используется при настройке электронных схем. Кроме того, с помощью АКИП-3308/3 можно проверять работу широкополосного и импульсного радарного оборудования. Генератор АКИП-3308/3 позволяет создавать импульсные сигналы с низким уровнем джиттера 3 пс.
Особенности:
- Импульсные выход ы : интегрированный 60 пс;
- Интегрированные выходы: дифференциальный, время нарастания 60 пс, амплитуда от 2,5 В до 6 В;
- Преобразователь на основе туннельного диода: дифференциальный, время нарастания 4 0 пс, амплитуда 200 м В;
- Компенсация фазового сдвига с разрешением 1 пс;
- Вход/выход синхронизации с низким уровнем джиттера;
- Диапазон установки длительности импульса от 200 нс до 4 мкс;
- Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с;
- Задержка запуска;
- Сферы применения: измерение TDR / TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов у льтраширокополосны х импульсных радаров;
- Интерфейс USB 2 .0, ПО под управлением ОС WIN XP S P 3, WIN 8.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Генератор импульсов |
|
Количество каналов
|
4 |
|
Выходной импеданс
|
50 Ом |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB |
|
Выходной уровень
|
2,5 … 6 В |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- Диск с программным обеспечением
- Адаптер питания
- Кабель USB
- Ключ рожковый (SMA/PC3.5/2.92)
- Преобразователь на основе туннельного диода, 40 пс (фронт)
- Преобразователь на основе туннельного диода, 40 пс (срез)
- Адаптер N(f) – SMA(m) 12 ГГц 2 шт
- Аттенюатор 20 дБ (10 ГГц) SMA m-f 2шт
- Кабель SMA – SMA m-m 50 Ом 60 см 2 шт
- Жесткий кейс из пластика
| Интегрированный выход | |
| Вид выходного сигнала | Импульс с положительной или отрицательной полярность ю с возвращением к 0 В |
| Выходной импеданс | 50 Ом |
| Выходной разъем | sma (f) - тип |
| Выходной уровень | 2,5 В ... 6 В с шагом 10 мВ |
| Погрешность установки уровня | плюс-минус 10% |
| Скважность |
50% макс. – для выходного уровня меньше/равно 4 В 20% макс. - для выходного уровня более 4 В |
| Компенсация фазового сдвига с разрешение | Разрешение 1 пс для диапазона больше/равно 2 нс |
| Время нарастания |
Положительный/отрицательный импульс, сглаженный (smooth) режим менее 60 пс (10% ... 90%) Отрицательный импульс, быстрый ( fast ) режим менее 50 пс (10% ... 90%) |
| Импульсные аберрации |
менее +20%, – 10% для первых 2 нс менее плюс-минус 7% до 10 нс менее плюс-минус 2% до ( длит. импульс. – 50 нс ) менее +40%, – 10% |
| Время спада | менее 8 нс (10% ... 90%) |
| Преобразователь на основе туннельного диода | |
| Положительный преобразователь | Импульс с положительной полярностью и уровнем менее 70 мВ |
| Отрицательный преобразователь | Импульс с отрицательной полярностью и уровнем менее - 70 мВ |
| Выходной импеданс | 50 Ом, плюс-минус 2 Ом |
| Выходной разъем | N(m) - тип |
| Выходной уровень | 200 мВ, фиксированное значение |
| Погрешность установки уровня | плюс-минус 25% |
| Компенсация фазового сдвига с разрешение | Разрешение 1 пс для диапазона больше/равно 200 пс |
| Время нарастания | < 40 пс (10% ... 90%) |
| Импульсные аберрации |
< плюс-минус 20% для первых 2 нс < плюс-минус 7% до 15 нс < плюс-минус 2% до (длит. импульс. – 50 нс) |
| Время спада | < 8 нс (10% ... 90%) |
| Масса, габариты преобразователя | 125 г, 80 x 28 x 25 мм |
| Общие временные параметры | |
| Источник синхрозапуска | Внутренний, внешний, ручной |
| Джиттер относительно переднего фронта | 3.5 пс СКЗ макс. |
| Задержка после запуска | 42 нс плюс-минус 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом |
| Длительность импульса | 200 нс ... 4 мкс с шагом 25 нс |
| Погрешность установки длительности |
плюс-минус 10% плюс-минус 50 нс |
| Джиттер длительности импульса | менее 0,015% от длительности импульса (СКЗ) |
| Задержка внешнего запуска | 1 мкс ... 1,3 мс с шагом 200 нс |
| Внутренний синхроимпульс |
Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: 0,01% плюс-минус10 нс |
| Вход внешней синхронизации | |
| Входной импеданс | 50 Ом |
| Входной разъем | sma (f) - тип |
| Макс. входной уровень | + 16 дБм, или плюс-минус 2 В DC или AC пик |
| Полоса частот | 1 ГГц, связь по входу DC |
| Фронт запуска | Нарастающий или спадающий (переключаемо) |
| Уровень синхронизации | - 1 В ... +1 В с шагом 1 мВ |
| Чувствительность | менее 50 мВ пик - пик ( DC ... 100 МГц), линейное нарастание до 100 мВ пик - пик до 1 ГГц |
| Минимальная длительность импульса | 500 пс при 100 мВ пик - пик |
| Выход сигнала синхронизации | |
| Вид выходного сигнала | Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту |
| Входной импеданс | 50 Ом, плюс-минус 0,5 Ом |
| Входной разъем | sma (f) - тип |
| Выходной уровень | более 700 мВ фиксировано значение, логический минимум 0 В плюс-минус менее 100 мВ |
| Длительность импульса | 500 нс, плюс-минус 100 нс |
| Задержка между синхроимпульсами | 4 нс, плюс-минус 1 нс |
| Джиттер между синхроимпульсами | 3 пс СКЗ, макс |
| Время нарастания | менее 400 пс (10% ... 90%) |
