ГОСРЕЕСТР
Артикул:
m-118500
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
40102-08
Количество каналов
—
1
Мин. частота (кГц)
—
0.000000001
Все характеристики
207 690 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

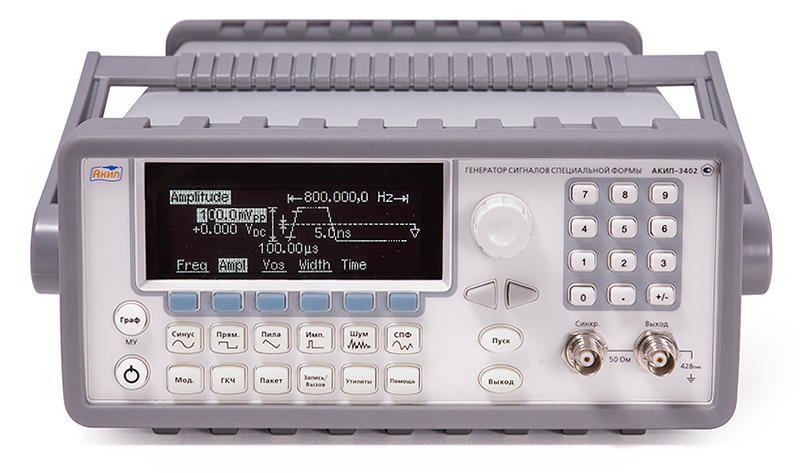

Основное предназначение генераторов сигналов произвольной формы заключается в воспроизведении электромагнитного сигнала, под которым понимаются сигналы следующих типов: синус, пилообразный, прямоугольный, импульсный и другие. Используя генератор сигналов произвольной формы АКИП-3402 можно осуществить проверку и отладку различных радиоэлектронных приборов.
Данное устройство имеет удобный современный корпус, который защищает прибор от внешнего механических воздействий. Модель генератора сигналов произвольной формы АКИП-3402 является универсальной, так как наряду со специальными, она генерирует сигналы стандартных форм. Генератор АКИП-3402 может применяться для настройки каналов связи и высокоточного оборудования, благодаря низкому уровню искажений. При выборе подобного прибора, рекомендуется обращать внимание на величину погрешности - данная модель генератора имеет очень маленькую погрешность. Генератор сигналов произвольной формы АКИП-3402 представляет собой лучшее соотношение цены и качества.
Особенности:
- Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра;
- Разрешение по частоте 1 мкГц;
- Формы сигнала: пила, треугольник, шум, постоянное смещение;
- Режим формирования сигнала произвольной формы (5 видов);
- Возможность установки сопротивления нагрузки до 1 МОм;
- Использование прямого цифрового синтеза;
- Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек;
- Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
- Перестраиваемое время нарастания (от 5 нс до 100 нс);
- Параллельный выход данных 16 бит;

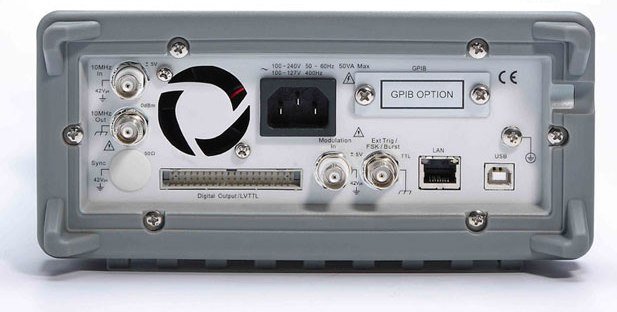

- Интерфейс USB, LAN, опция GPIB (КОП);
- ПО Wavepatt для формирования сигналов произвольной формы;
- Вход внешней опорной частоты;
- Поддержка синхронной работы нескольких генераторов;
- Синхровход и выход.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
40102-08 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.05 |
|
Опорный генератор
|
±2×10-5 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
10 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3402
- Шнур питания
- Кабель USB
- Кабель для цифрового выхода
- Руководство для эксплуатации
| Выходные параметры | |
| Частотный диапазон | 1 мкГц - 50 МГц (для синуса) |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 20*10 - 6( опционально ± 5*10 - 7 ) |
| Выходной уровень | 10 мВ...1 0 В пик - пик на нагрузке 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц | ± (1%+1 мВ пик ) ± 5*10 - 7 (10 МГц опция 01) |
| Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,3 дБ для частот от 5 МГц до 20 МГц, 0,5 дБ для частот от 20 до 50 МГц |
| Коэффициент гармоник (при уровне не более 1Впик) |
≤ - 70 дБн (0 ,04%) до 20 кГц, < - 65 дБн до 100 кГц, < - 50 дБ до 1 МГц, < - 40 дБн до 20 МГц , < - 35 дБн до 50 МГц |
| Постоянное смещение | |
| Диапазон | ± 5 В на нагрузке 50 В (пиковое значение AC + DC ) |
| Погрешность установки | ± (2% от смещения +0,5% от амплитуды сигнала) |
| Меандр | |
| Частотный диапазон | 1 мкГц - 25 МГц |
| Время нарастания/спада | < 10 нс |
| Выброс | < 2% |
| Перестраиваемая скважность | 20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц) |
| Погрешность установки скважности | ±1% для скважности 50% |
| Джиттер | 200 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 200 кГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Длительность импульса | От 20 нс |
| Время нарастания/спада | < 10 нс |
| Диапазон изменения времени нарастания | От 5 до 100 нс |
| Диапазон изменения скважности | 0,000,000,2% - 99,999,999, 8% |
| Шум | |
| Полоса частот (белый шум) | 20 МГц (типично) |
| Произвольная форма | |
| Диапазон частот | 1 мкГц – 10 МГц |
| Длина памяти | 2 – 256 тысячи точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 125 МГц |
| Память | 4 ячейки |
| Параметры сигнала | Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу |
| Период повторения | 1 мкс – 500 с |
| Параллельный выход | |
| Тактовая частота | 50 МГц |
| Уровень | ТТЛ |
| Длина последовательности | 2...256 тысяч символов |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц) |
| Девиация частоты | До 25 МГц (пиковая) |
| Коэффициент АМ | 1...120 % (АМ); разрешение 0,1 % |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная1 |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Диапазон модулирующих частот | 2 мГц...20 кГц |
| Диапазон установки девиации фазы | от 0 º до 360 , 0 º |
| ИМ | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Форма несущей | Меандр (импульс) |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная |
| Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности) |
2 мГц...20 кГц 0 %...100% ; разрешение 0,1 % |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Время качания | 1 мс...500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Общие данные | |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Интерфейсы ДУ (стандартно) | USB, LAN, GPIB (Опция) |
| Габаритные размеры | 107 × 224 × 380 мм |
| Масса | 3 , 6 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
