АКИП-3404 Arb-Студия Генератор сигналов произвольной формы (с опцией D) - это профессиональное устройство, предназначенное для генерации сигналов различной формы и модуляции. Оно обладает высокими характеристиками и широким диапазоном частот.
Устройство оснащено двумя выходными каналами, которые могут выдавать сигнал с уровнем до 24 Впик без нагрузки и до 12 Впик на нагрузке 50 Ом. Диапазон частот синусоидального сигнала составляет от 2 мк Гц до 125 МГц, а также доступны другие виды сигналов, включая треугольник, меандр, импульс, пила, Sin X / X, Гауссовский и экспоненциальный сигналы, шум и постоянное напряжение.
Генератор обладает высокой точностью установки уровня синусоидального сигнала на частоте 1 кГц - погрешность не превышает ± 0,25%. Неравномерность АЧХ относительно 1 кГц составляет всего 0,1 дБ при частоте от 0 до 125 МГц при уровне 1 Вскз.
Преимущества:
- 2 аналоговых канала, 32 цифровых
- Частота дискретизации до 1 ГГц
- Максимальная частота до 125 МГц
- 36-битный ЦАП
- Память для СПФ 2 Мб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
73902-19 |
|
Количество каналов
|
4 |
|
Мин. частота (кГц)
|
0.000000002 |
|
Макс. частота (ГГц)
|
0.125 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB |
|
Выходной уровень
|
12 В пик |
|
Питание
|
12 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3404 Arb-студия
- Шнур питания
- Блок питания
- Кабель USB

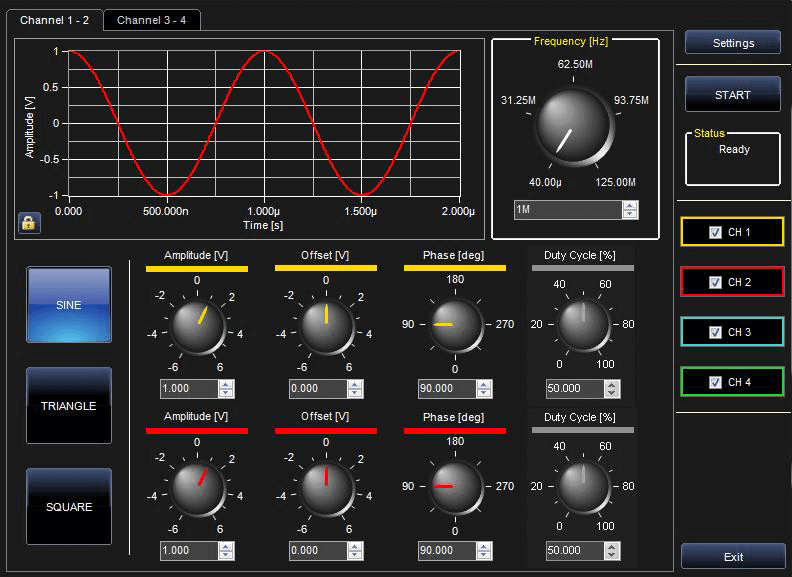

- Инсталляционный CD
- Руководство по эксплуатации
| Выходные параметры | |
| Число выходных каналов | 2 |
| Выходной уровень |
24 Впик (без нагрузки/ ХХ) 12 Впик на нагрузке 50 Ом |
| Диапазон частот (Cинус) | 2 мк Гц ...1 25 МГц |
| Виды выходного сигнала | Синус, треугольник, меандр, импульс, пила, Sin X / X , Гауссовский и экспоненциальный сигналы, шум постоянное напряжение |
| Погрешность установки уровня синусоидального сигнала на частоте 1 кГц | ± 0. 25 % |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при частоте 0... 125 МГц ( при уровне 1 Вскз ) |
| Произвольная форма | |
| Диапазон частот |
2 мк Гц ... 65 МГц (Импульс, меандр) 2 мкГц ... 31,25 МГц (Треугольник пила) |
| Частота дискретизации | 4 Гц ...250 МГц |
| Длина памяти | 2 Мб / канал |
| Разрешение по вертикали | 16 бит |
| Минимальный размер осциллограммы | 8 точек |
| Время нарастания | < 3.5 нс |

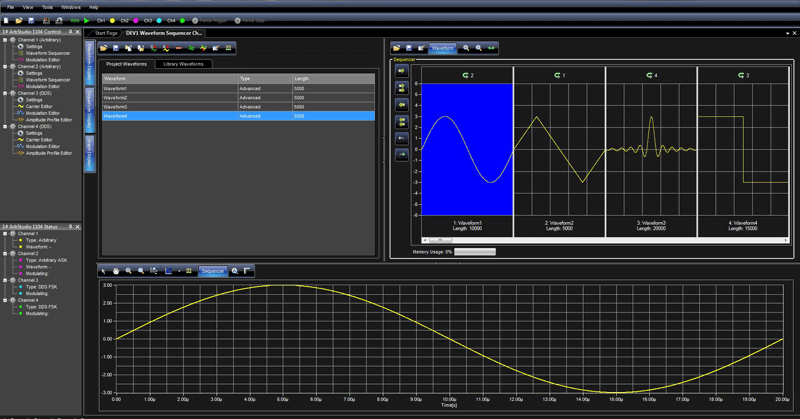

| Последовательный режим | |
| Количество сегментов | 1...1024 |
| Количество повторений сегментов | 1... 8 . 589 . 934 . 59 1 |
| Минимальная длительность сегмента | 16 нс |
| Модуляция | |
| Виды модуляции | AM, ASK, пользовательская |
| Несущая | Стандартная или произвольная форма |
| Генератор кодовых последовательностей ( DIGITAL PATTERN – Модели с опцией D ) | |
| Число каналов | 18 |
| Частота дискретизации |
125 МГц для побитовой последовательности 250 МГц для последовательности заданной длины |
| Выходной уровень | 1,2...3,6 В |
| Длина памяти | 2 Мб |
| Число слотов | 1 |
| Режимы генерации | Параллельный; 1, 2 и 4 - проводный последовательный |
| Общие данные | |
| Напряжение питания | 12 В постоянное |
| Габаритные размеры | 1 |
| Масса | 1,8 кг |
