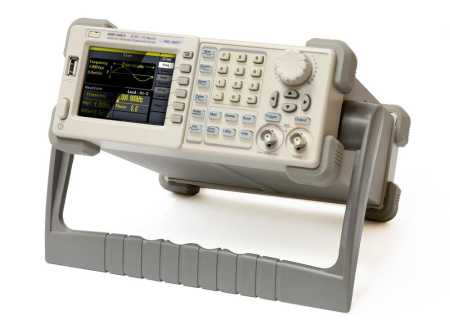

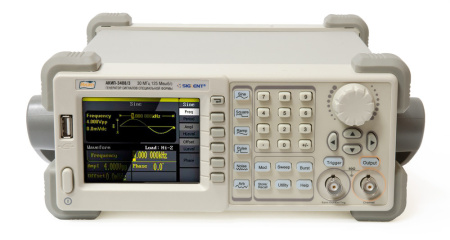

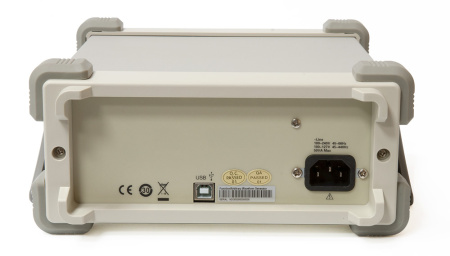

Одноканальный генератор сигналов специальной формы АКИП-3408/1 – устройство для воспроизведения сигналов различных форм и амплитуд, а также СПФ с любыми техническими характеристиками. Прибор используется для решения задач в области производства и тестирования радиоэлектронных устройств, в процессе обучения и научных исследований.
Особенности:
- Частотный диапазон работы 1 мкГц - 5 МГц
- Частота дискретизации до 125 МГц
- Выходное сопротивление 50 Ом
- 46 произвольных предустановленных форм сигналов
- Пакетный режим и функция свипирования
- Дисплей разрешением 320х240 с диагональю 9 см
Поддерживается технология DDS. Благодаря ей устройство может воспроизводить сигналы с очень высокой точностью, которые не подвержены искажению. Генератор сигналов использовать для выполнения большого числа разнообразных исследований на производстве и в научных лабораториях.
На корпусе АКИП-3408/1 имеется универсальный порт. В зависимости от настроек в меню его можно использовать как источник синхронизации для других генераторов или как вход для внешнего источника синхронизации. Это дает возможность объединять друг с другом несколько генераторов для увеличения числа доступных каналов.
Генератор имеет удобное экранное меню, которое не требует много времени для освоения специалистом. Дистанционное управление и документирование данных на ПК осуществляются посредством USB-интерфейса. Устройство может опционально комплектоваться кабелем с разъемами USB-GPIB для интеграции генератора в существующую систему тестирования и контроля в лаборатории или сервисном центре.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
66780-17 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.005 |
|
Опорный генератор
|
±1×10⁻⁴ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB |
|
Выходной уровень
|
2 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
36 |
- Генератор АКИП-3408/1
- Шнур питания
- CD с ПО
- Кабель USB
- Руководство по эксплуатации
| Выходные параметры (Кан 1/Кан 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 5 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±1*10-4 (опция: ±2×10-7) |
| Выходной уровень (50 Ом) |
2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик ( 10 МГц)> |
| Выходное сопротивление | 50 Ом |
| Синусоида | |
| Погрешность установки уровня на 1 кГц |
± (0,01×А + 2 мВ), при А<1 В ± (0,01×А + 10 мВ), при А≥1 В где А - установленное значение амплитуды (размах), мВ |
| Фазовый шум | -108 дБн/Гц при отстройке 10 кГц |
| КНИ (коэфф. нелин. искажений) | < 0,2 % (до 20 кГц, 1 Впик-пик) |
| Коэффициент гармоник |
< -60 дБн от 0 до 1 МГц, <-55 дБн свыше 1 МГц до 10 МГц, < -50 дБн свыше 10 МГц до 30 МГц |
| Постоянное смещение | |
| Диапазон | ±4,999 В |
| Погрешность установки |
±(0,01×С + 5 мВ) при С<1 В ±(0,05×С + 5 мВ) при С≥1 В где С – величина смещения, мВ |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц – 5 МГц |
| Время нарастания/спада | < 24 нс |
| Выброс | < 5% |
| Перестраиваемая скважность | 20 – 80 % |
| Погрешность установки скважности | ±1 % + 20 нс (для скважности 50 %) |
| Джиттер | 500 пс + 0,001% от периода |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 300 кГц |
| Нелинейность | <0,1% |
| Симметрия | 0 – 100,0% |
| Импульс | |
| Диапазон частот | 500 мкГц – 5 МГц |
| Длительность импульса | От 48 нс (разрешение 1 нс) |
| Время нарастания/спада | 20 нс – 1600 с |
| Диапазон изменения скважности | 0,1% - 99,9% |
| Выброс | < 5% |
| Джиттер | 500 пс + 0,001% от периода |
| Белый шум | |
| Полоса частот (белый шум) | 5 МГц (- 3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Длина памяти | 16 тысяч точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 125 МГц |
| Мин. время нарастания/спада | 8 нс |
| Джиттер | 8 нс |
| Память | 10 форм сигналов (энергонезависимая) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, СПФ, импульс |
| Виды запуска | По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу) |
| Нач./конеч. фаза | 0° - +360° |
| Период повторения | 1 мкс – 500 с |
| Источник строб-импульса | Внешний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
| Коэффициент АМ | 0 - 120 % (АМ) |
| Девиация частоты | 0 – 0,5*полоса пропускания, разрешение 1 мГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
| Диапазон установки девиации фазы | 0º - 360,0º, разрешение 0,1º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Модулирующее колебание (внутреннее) | Прямоугольник (скважность 50 %, 2 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 500 мкГц – 20 кГц |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, СПФ |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, СПФ |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Параметры дополнительных входов/выходов | |
| Вход внешней синхронизации | Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм |
| Выход SYNC | Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
| Общие данные | |
| ЖК-дисплей | Цветной графический, диагональ 8,9 см, разрешение: 320х240 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
| Габаритные размеры | 105 × 229 × 281 мм |
| Масса | 2,6 кг |
