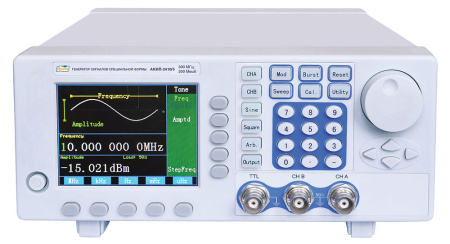

Генератор сигналов специальной формы AKIP-3410/4 - профессиональное устройство, предназначенное для создания сигналов различных форм и модуляций. У него имеется 2 канала, что позволяет одновременно генерировать два сигнала. Частотный диапазон данного генератора впечатляет - от 1 мкГц до 120 МГц. Благодаря опорному генератору с погрешностью установки частоты ±1×10-6, а при наличии опции ±2×10-7, вы получаете точные и стабильные сигналы.
Генератор AKIP-3410/4 обладает разнообразными режимами модуляции, включая АМ, ЧМ, ФМ, ЧМн, ШИМ и BPSK. Это позволяет создавать разнообразные сигналы, а также имитировать различные условия работы.
Выходной уровень генератора также впечатляет - от -127 дБм до 13 дБм для канала A и от 1 мВпик-пик до 10 Впик-пик для канала B. Высокий выходной уровень гарантирует, что сигналы будут достаточно сильными для их использования в различных приложениях.
Преимущества:
- Количество каналов: 2
- Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник
- Диапазон частот (синус):до 120 МГц
- Макс. разрешение по частоте 1 мкГц
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, BPSK
- Опция: стерео ЧМ
- Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Графический ЖК-дисплей с диагональю 8,9 см.(TFT)
- Интерфейсы: USB, RS-232, LAN, GPIB
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
53449-13 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.12 |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, RS-232 |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3410/4
- Шнур питания
- Соединительный кабель
- Компакт диск с ПО
| Выходные параметры |
|
|
|
|
|
| Число каналов | 2 |
|
|
|
|
| Частотный диапазон (синус) | 1 мкГц…120 МГц |
|
|
|
|
| Разрешение | 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) |
|
|
|
|
| Погрешность установленной частоты | 1x10-6 |
|
|
|
|
| Выходной уровень (50 Ом) | -127 дБм… + 13 дБм |
|
|
|
|
| Разрешение | 0,1 мВпик; 0,1 дБм | ||||
| Постоянное смещение | - |
|
|
|
|
| Функциональный выход (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5) |
|
|
|
|
|
| Частотный диапазон | 1 мкГц…10 МГц (разрешение 1 мкГц) |
|
|
|
|
| Погрешность установленной частоты | 1x10-6 |
|
|
|
|
| Формы сигнала | Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC |
|
|
|
|
| Меандр |
Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % |
|
|
|
|
| Импульс |
Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с |
|
|
|
|
| Импульс |
1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик |
|
|
|
|
| Погрешность установки | ± (1％ от уст. ＋ 10мВпик) |
|
|
|
|
| Постоянное смещение |
± 5 Впик (50 Ом); ± 10 Впик (1 МОм) |
|
|
|
|
| Модуляции |
|
|
|
|
|
| ЧМ, АМ, ФМ, ШИМ |
Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц |
||||
| ЧМн |
Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц |
||||
| Вход внешней модуляции | 10 кОм; 0 … 20 кГц | ||||
| Пакетный режим |
|
|
|
|
|
| Формы сигналов | Синус, меандр, треугольник, импульс, СПФ | ||||
| Число циклов | 1 … 10000 |
|
|
|
|
| Период повторения | 0,1 мс … 800 с |
|
|
|
|
| Виды запуска | Внутренний, внешний, ручной, по строб-импульсу | ||||
| Свипирование (ГКЧ) |
|
|
|
|
|
| Форма несущей | Синус, меандр, треугольник, пила | ||||
| Закон качания | Линейный или логарифмический | ||||
| Тип качания | Прямой | ||||
| Общие данные |
|
|
|
|
|
| ЖК-дисплей | Графический цветной (TFT, диагональ 8,9 см) | ||||
| Напряжение питания | 220 В (± 22 В), 47~53 Гц; | ||||
| Рабочие условия | 0…40°С, 80% | ||||
| Рабочие условия |
USB, RS-232 (опция – GPIB) |
|
|
|
|
| Габаритные размеры | 254 мм × 103 мм × 374 мм |
|
|
|
|
| Масса | 3,8 кг |
|
|
|
|
| Опции | Опция 100 (термостатированный ОГ ±2×10-7 в год) | ||||
