Функциональный генератор АКИП-3414/1 позволяет воспроизводить электрические сигналы и импульсы с нужной частотной характеристикой и другими особенностями. Отличием этого электронного измерительного прибора является наличие усилителя, что дает возможность увеличить уровень выходного сигнала до 30 Впик-пик. Прибор используется специалистами в области разработки радиоэлектронной аппаратуры для ее тестирования и наладки.
Устройство может генерировать электрические импульсы предустановленных видов. Доступны варианты в виде синусоидальной кривой, прямоугольника, треугольника, электрический импульс. Это существенно расширяет возможности устройства и дает возможность применять его в сервисных центрах, тестовых лабораториях и других подобных областях. Есть возможность изменения симметрии и DS Offset.
Помимо возможности генерировать импульсы, функциональный генератор АКИП-3414/1 имеет встроенный измеритель частоты сигнала. Благодаря этому, вы можете использовать прибор и как генератор импульсов, и как частотомер.

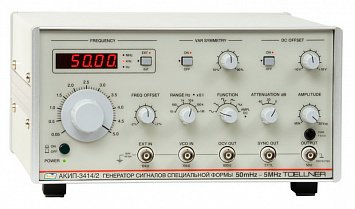

Прибор имеет небольшие габариты и изготовлен в корпусе из алюминия. Для удобного управления нужными функциями используются поворотные переключатели на лицевой части. Характеристики воспроизводимого сигнала отображаются на цифровом дисплее. На лицевой части прибора есть вход для подключения источников внешней модуляции или выхода для синхронизирующего сигнала.
Особенности:
- Минимальная частота воспроизводимого сигнала 0,5 Гц.
- Максимальная частота 5 МГц.
- Один выходной канал.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.0005 |
|
Макс. частота (ГГц)
|
0.005 |
|
Выходной импеданс
|
50 Ом |
|
Выходной уровень
|
10 мВ … 30 В пик-пик |
|
Питание
|
207-253 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы АКИП-3414/1
- Сетевой шнур
- Соединительный кабель (BNC)
- Нагрузка 50 Ом
- Адаптер BNC-гнездо 4 мм
- Адаптер BNC – штекер 4 мм
- Тройник BNC
- Аттенюатор 40 дБ
- Руководство по эксплуатации
| Выходные параметры | |
| Частотный диапазон | 0,5 Гц – 5 МГц для всех сигналов |
| Смещение частоты | ± 2 % |
| Погрешность установки частоты | ± 2 е.м.р. (<5% от полной шкалы в используемом масштабе) |
| Выходной уровень |
10 мВпик-пик - 3 0 Впик-пик 15 В пик-пик в импульсе |
| Выходное сопротивление | 50 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤ 120 В |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±10 В |
| Синусоида | |
| Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) |
< 0,5 % для частот < 100 к Гц < 5 % для частот < 5 М Гц |
| Прямоугольник | |
| Время нарастания/спада | < 28 нс |
| Выброс | < 5 % |
| Скважность | 10% - 90% |
| Усиление | 17 дБ, от DC до 5 МГц |
| Суммарные гармонические искажения | < 0,2 % для частот < 100 к Гц при Ri = 10 кОм |
| Треугольник | |
| Нелинейность | < 1% для частот < 100 к Гц |
| Импульс | |
| Время нарастания/спада | < 28 нс |
| Выброс | < 5 % |
| Входы/ Выходы | |
| Выход синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 |
| Выход модуляции | 0...5 В, изменение частоты 1000:1 |
| Внешний вход | Вход усилителя (U вх. макс. = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | < 1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ± 2 е.м.р. |
| Чувствительность | 150 мВскз при < 10 МГц 250 мВскз при > 10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Напряжение питания | ~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 280 мм |
| Рабочая температура | 0...50 °С |
| Масса | 3,5 кг |
| Опции | Ручка для переноски (TOE 9008) , адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503) |
