Артикул:
m-101991
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000001
Макс. частота (ГГц)
—
0.0001
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

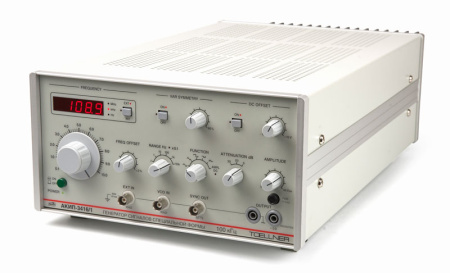

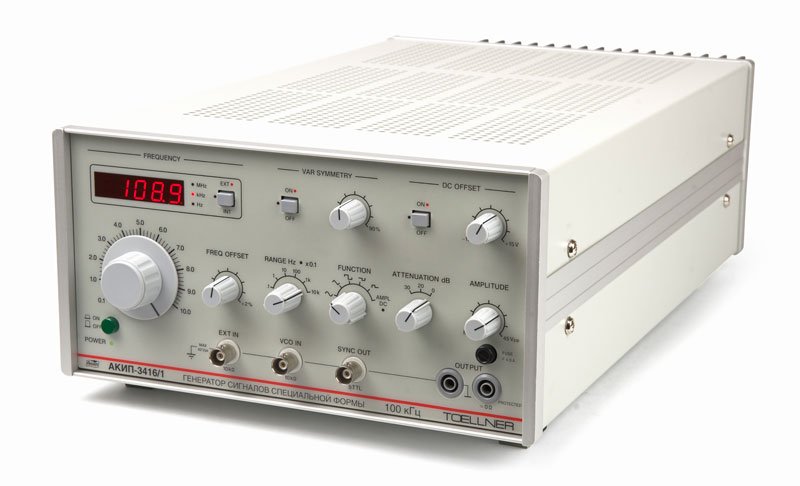

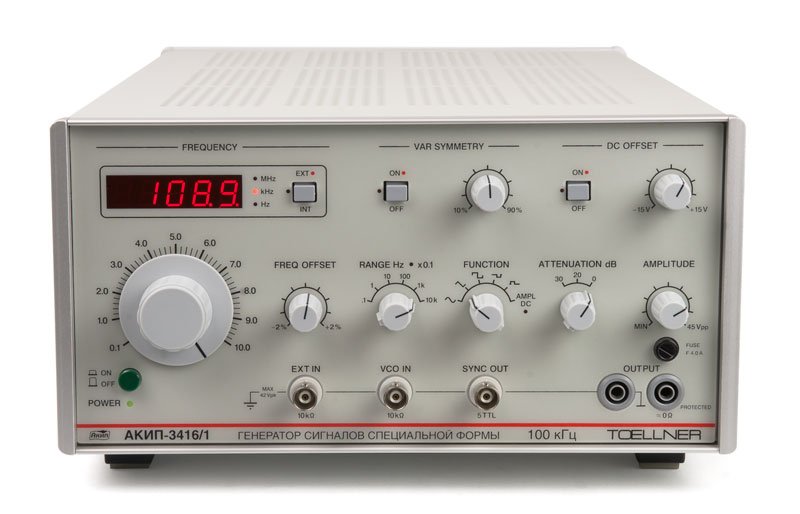

Функциональный генератор АКИП-3416/1 используется научно-исследовательскими работниками и сотрудниками сервисных центров для генерации сигналов предустановленных форм в частотном диапазоне от 1 мГц до 100 кГц. Так как генератор сигналов АКИП-3416/1 имеет встроенный усилитель, его главной особенностью является повышенный уровень выходного сигнала, максимальное значение которого составляет 45 Впик-пик.
АКИП-3416/1 позволяет генерировать электрические сигналы нескольких различных форм: в виде синусоиды, в виде прямоугольника, в виде треугольника и электрический импульс. Возможно подключение дополнительных генераторов векторных сигналов, воспроизводящих сигнал произвольной формы, который затем усиливается устройством АКИП-3416/1.
- 1 выходной канал;
- Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов);
- Выходное напряжение 45 мВ…45 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим усилителя (вход внешнего сигнала);
- Синхровыход ТТЛ-уровня;
- Вход внешней модулирующей частоты VCO (ГУН);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000001 |
|
Макс. частота (ГГц)
|
0.0001 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Выходной уровень
|
45 мВ ... 45 В пик-пик |
|
Питание
|
207-253 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы АКИП-3416/1
- Сетевой шнур
- Соединительный кабель (BNC)
- Нагрузка 50 Ом
- Адаптер BNC-гнездо 4 мм
- Адаптер BNC – штекер 4 мм
- Тройник BNC
- Аттенюатор 40 дБ
- Руководство по эксплуатации
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 100 кГц |
| Смещение частоты | ±2 % |
| Погрешность установки частоты | ±2 е.м.р. (2 % от полной шкалы в используемом масштабе) |
| Выходной уровень |
45 мВпик-пик - 45 Впик-пик 22,5 мВпик-пик – 22,5 Впик-пик в импульсе |
| Выходное сопротивление | Около 0 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤120 В |
| Ослабление | 20 / 30 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±15 В |
| Синусоида | |
| Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) |
<0,5 % для частот < 50 кГц <1 % для частот < 100 кГц |
| Прямоугольник | |
| Время нарастания/спада | <0,8 мкс |
| Выброс | <5 % |
| Скважность | 10% - 90% (регулировка до 10 кГц) |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания / спада | <0,8 нс |
| Выброс | <5 % |
| Режим усилителя | |
| Усиление | 20 дБ (регулируемое) |
| Диапазон усиления | 0…100 кГц |
| Суммарные гармонические искажения | <0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы / выходы | |
| Выход сигнала синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции (ГУН) | Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм |
| Внешний вход | Вход усилителя (Uвх. макс = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | <1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ±2 е.м.р. |
| Чувствительность |
150 мВскз при <10 МГц 250 мВскз при >10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие данные | |
| Напряжение питания | ~115/230 В (± 10 %), 43 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 480 мм |
| Рабочая температура | 0…50 °С |
| Масса | 7 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
