Артикул:
m-101999
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
1
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.04
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

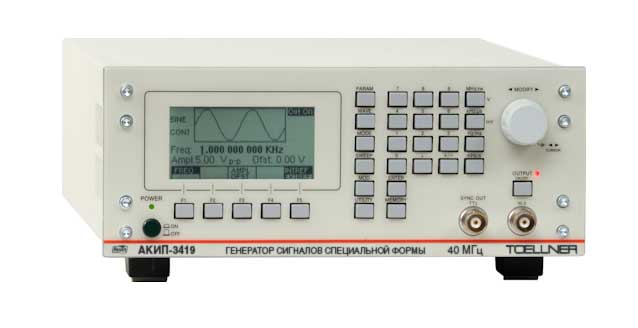

АКИП-3419 - это профессиональный генератор сигналов специальной формы, который обладает всеми необходимыми функциями для выполнения различных задач. Он оснащен одним каналом и имеет частотный диапазон от 1 мкГц до 40 МГц. Опорный генератор гарантирует точность установки частоты с погрешностью ±2×10-5.
Выходной уровень генератора может варьироваться от 10 мВпик-пик до 10 Впик-пик, а выходной импеданс составляет 50 Ом. Генератор оснащен ЦАП с разрешением 14 бит и имеет 1 МБ памяти для хранения специальных форм сигналов.
Возможными видами модуляции являются амплитудная модуляция (АМ), частотная модуляция (ЧМ) и частотно-амплитудная модуляция (ЧМн). Генератор также поддерживает генерацию сигналов случайной формы с дискретизацией до 80 МГц.
Преимущества:
- 1 канал
- Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник)
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 14 бит
- память 1 МБ
- Использование прямого цифрового синтеза (DDS)
- Внутренний опорный генератор: ±2*10-5
- Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс
- Режим формирования сигнала произвольной формы до 80 МГц
- Виды модуляции: АМ, ЧМ, ЧМн
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°
- Синхронизация (вход и выход)
- Интерфейс GPIB, RS-232, USB
- ПО для формирования сигналов СПФ (EasyWave)
- Графический ЖК-дисплей.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.04 |
|
Опорный генератор
|
±2×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, RS-232, GPIB |
|
Выходной уровень
|
10 мВ … 10 В пик-пик |
|
Питание
|
90-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы АКИП-3419
- Сетевой шнур
- Руководство по эксплуатации
| Выходные параметры | |
| Частотный диапазон (для синуса) | 1 мкГц – 40 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2*10-5 |
| Выходной уровень (50 Ом) | 10 мВ - 10 Впик-пик (≤ 10 МГц) |
| Выходное сопротивление | 50 Ом |
| Синусоида | |
| Коэффициент гармоник |
<-65 дБн от 0 до 20 кГц, <-60 дБн свыше 20 кГц до 100 кГц, <-45 дБн свыше 100 кГц до 5 МГц, <-30 дБн свыше 5 МГц до 40 МГц. |
| Негармонические искажения | <-65 дБн от 0 до 1 МГц |
| Постоянное смещение | |
| Диапазон | <-65 дБн от 0 до 1 МГц |
| Погрешность установки | ±1% ± 10 мВ при 50 Ом |
| Частотный диапазон | 1 мкГц – 40 МГц |
| Время нарастания/спада | < 8 нс |
| Выброс | < 3% |
| Перестраиваемая скважность | 20 – 80% |
| Погрешность установки скважности | ±1 % (для скважности 20 – 80 %) |
| Пила, треугольник | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Длительность импульса | от 50 нс |
| Время нарастания/спада | < 8 нс |
| Выброс | < 3% |
| Произвольная форма (СПФ) | |
| Длина памяти | 2…1000000 точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 80 МГц (макс.) |
| Разрешение | 4 разряда (0,1 нс) |
| Пакетный режим | |
| Формы сигналов | синус, прямоугольник, пила, СПФ, импульс |
| Виды запуска | по счету (2 … 999999 циклов), непрерывный, по строб-импульсу |
| Начальная/конечная фаза | 0° - +360° |
| Источник синхронизации | внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | синус, прямоугольник, пила |
| Модулирующее колебание (внутреннее) | синус, прямоугольник, пила, шум, СПФ (10 мГц - 20 кГц) |
| Коэффициент АМ | 0 - 100 % (АМ) |
| ЧМН | |
| Формы несущей | синус, прямоугольник, пила |
| Модулирующее колебание (внутреннее) | прямоугольник (скважность 50 %,10 мГц – 1 МГц) |
| ГКЧ | |
| Время качания | 10 мс - 500 с |
| Закон качания | линейный или логарифмический |
| Тип качания | возрастание или убывание |
| Источник синхронизации | внешний, внутренний, ручной |
| Параметры дополнительных входов/выходов | |
| Вход внешней синхронизации |
входной уровень: TTL; длительность импульса: > 20 нс; входное сопротивление: 10 кОм; максимальная частота: 20 МГц |
| Выход SYNC |
выходной уровень: TTL; выходное сопротивление: 50 Ом |
| Вход / выход опорной частоты | уровень: TTL, входное/ выходное сопротивление: 1 кОм/ 50 Ом |
| Общие данные | |
| ЖК-дисплей | графический ЖК дисплей |
| Напряжение питания | 90…264 В, 47…63 Гц (40 ВА) |
| Габаритные размеры | 224 × 88 × 357 мм |
| Масса | 3,2 кг |
