ГОСРЕЕСТР
Артикул:
m-118533
Поверка—Да
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
71343-18
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

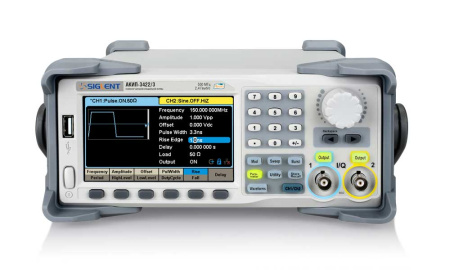

Многофункциональный генератор сигналов АКИП-3422/2 предлагает вам широкий спектр возможностей. Он оснащен двумя каналами, позволяющими работать с двумя сигналами одновременно. Частотный диапазон впечатляет - от 1 мкГц до 350 МГц. Опорный генератор обеспечивает точность установки частоты с погрешностью ±1×10-6 (или ±2×10-7 с опцией).
Выходной уровень сигнала может варьироваться от 1 мВпик-пик до 10 Впик-пик. Выходной импеданс составляет 50 Ом. Оснащенный 16-битным ЦАПом и 20 МБ памяти, этот генератор готов к выполнению самых сложных задач.
Преимущества:
- Частота синусоидального сигнала от 1 мкГц до 350 МГц
- Установлен 16-разрядный ЦАП
- Объем памяти для СПФ составляет 20 Мб
- Установлен внутренний опорный генератор
- Отображение данных производится на 11-см дисплее с разрешением 480 на 272 точки.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
71343-18 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.35 |
|
Опорный генератор
|
±1×10-6 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
187-253 В |
|
Гарантия, (мес)
|
36 |
- Генератор АКИП-3422/2
- Шнур питания
- Кабель USB
- Заводской сертификат соответствия
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 350 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 1*10-6 |
| Частота дискретизации | 2,4 ГГц (2 х Интерполяция) |
| Выходной уровень(синус, 50 Ом) |
1 мВ - 10 В пик - пик (≤ 40 МГц) 1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц) 1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц) 1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц) 1 мВ – 0 ,64 В пик - пик ( > 350 МГц) |
| Погрешность установки уровня | ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Коэффициент гармоник |
≤ - 65 дБн от 0 до 1 МГц < - 60 дБн свыше 1 МГц до 60 МГц < - 50 д Бн свыше 60 МГц до 100 МГц < - 40 дБн свыше 100 МГц до 200 МГц < - 30 дБн свыше 200 МГц до 300 МГц < - 28 дБн свыше 300 МГц |
| КНИ (коэффициент нелинейных искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие |
- 60 дБн ≤ 350 МГц - 55 дБн > 350 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц –120 МГц |
| Время нарастания / спада | ≤ 2,4 нс |
| Выброс | < 3% (100 кГц, 1 Впик - пик, 50 Ом) |
| Перестраиваемая скважность | 10 – 90% |
| Джиттер (скз) | ≤ 150 пс (1 Впик - пик, 50 Ом) |
| Выходной уровень (50 Ом) |
1 мВ - 1 0 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0 – 100% |
| Выходной уровень (50 Ом | 1 мВ - 10 В пик - пик |
| Импульс | |
| Диапазон частот | 1 мкГц – 150 МГц |
| Длительность импульса | От 3,3 нс (разрешение: 100 пс) |
| Погрешность установки длительности | ± (0,01%+0,3 нс ) |
| Время нарастания / спада | от 2 нс (разрешение 100 пс) |
| Диапазон изменения скважности | 0, 001 % - 99, 999 % |
| Выброс | < 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс) |
| Джиттер (скз) | ≤ 100 пс (1 Впик - пик 50 Ом) |
| Выходной уровень (50 Ом) |
1 мВ - 10 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Белый шум | |
| Полоса частот ( - 3дБ ) | 80 МГц – 350 МГц |
| Выходной уровень (50 Ом) | 1 мВ – 0,54 В скз |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц –50 МГц |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации (максимальная) | 300 МГц ( TrueArb ), 1,2 ГГц ( DDS) |
| Джиттер (скз) | ≤ 100 пс |
| Выходной уровень (50 Ом) |
1 мВ - 10 В пик - пик (≤ 20 МГц) 1 мВ - 5 В пик - пик ( >20 МГц) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 350 МГц |
| Виды запуска | По счету (1 ... 1000000 имп. – при минимальной длительности 1 мкс), непрерывный, по строб - импульсу) |
| Начальная / конечная фаза | 0° - +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб - импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, треугольник, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Коэффициент АМ | 0 - 1 20 % (АМ) |
| Девиация ЧМ | 0 МГц – 175 МГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Диапазон установки девиации фазы | 0 º - 360 , 0 º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Формы несущей | Импульс |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, произвольная , шум |
| Диапазон частот | 1 мГц – 1 МГц |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 400 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность |
100 мВскз ( < 100 МГц) 200 мВскз (100 - 200 МГц) 500 мВскз (> 200 МГц) |
| I/Q (Опция) | |
| Символьная скорость | 250 Симв/с – 37,5М Симв/с |
| Разрешение ЦАП | 16 бит |
| Типы модуляции | 2ASK , 4ASK , 8ASK , BPSK , QPSK , 8PSK , DBPSK , DQPSK , D8PSK , 8QAM , 16QAM , 32QAM , 64QAM , 128QAM , 256QAM , 2FSK , 4FSK , 8FSK , 16FSK , MSK , MultiTone , пользовательская |
| Шаблон | PN7, PN9, PN15, PN23 , пользовательский |
| Выходной уровень | 1 мВскз – 0,5 Вскз (50 Ом) |
| Несущая частота | 350 МГц |
| ПСДП | |
| Скорость передачи данных (максимум) | 300 Мбит/с |
| Длина последовательности | 2 m-1 , m = 3,4 ..., 32 |
| Время нарастания | 2 нс – 1 мкс |
| Выходной уровень (50 Ом) |
1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с ) 1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с ) 1 мВ – 2,5 В пик - пик ( > 240 Мбит/с ) |

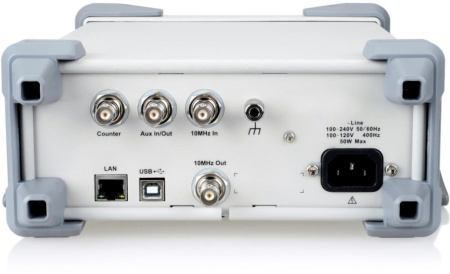

| Входов/Выходов | |
| Вход внешней синхронизации (AUX) | Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс |
| Выход сигнала синхронизации (AUX) | Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC (AUX) | Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц |
| Вход внешней модуляции (AUX) | Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; сопротивление 10 кОм |
| Общие данные | |
| ЖК - дисплей | Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272 |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
